Реферат



Свез Сееетснни

Соцналнстнчесннк

Ресиублнк

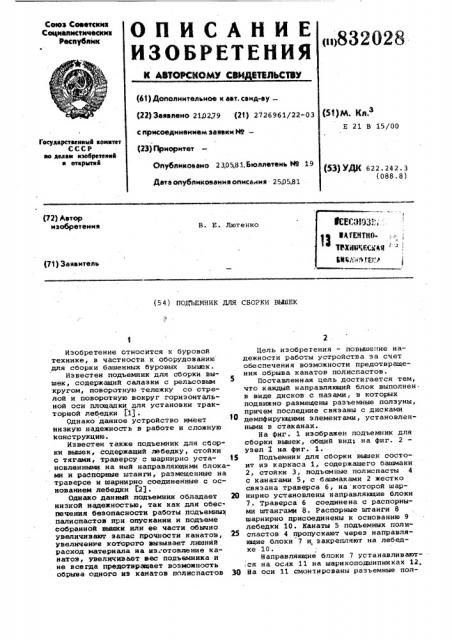

Опубликовано 2305.81. Бюллетень ЙЯ 19

Дата опубликованию описанию 25.05,81 (51)М. Ил.з

E 21 В 15/00

Гесуаарстаенный ааиютет

СССР ао делан изобретеююю а етарытмй (53) УДК 622. 242. 3 (088.8) (72) Автор изобретению

B. Е. Лютенко

Оikey (71) Заювитель (54) ПОДЪЕМНИК ДЛЯ СБОРКИ BblUEK

Изобретение относится к буровой технике, в частности к оборудованию для сборки башенных буровых вышек.

Известен подъемник для сборки Вышек, содержащий салазки с рельсовым кругом, поворотную тележку со стрелой и поворотную вокруг горизонтальной оси площацки для установки тракторной лебедки j1).

Однако данное устройство имеет низкую надежность в работе и сложную конструкцию.

Известен также подъемник для сборки вышек, содержащий лебедку, стойки с тягами, траверсу с шарнирно уста- 1з новленными на ней направляющими блоками и распорные штанги, размещенные на траверсе и шарнирно соединенные с основанием лебедки C2).

Однако данный подъемник обладает 2О низкой надежностью, так как для обес. печения безопасности работы подъемныз палиспастов при опускании и подъеме собранной вышки или ее части обычно увеличивают запас прочности канатов, 25 увеличение которого вызывает лишний расход материала иа из .отовление канатов, увеличивает вес подъемника и не всегда предотвращает воэможность обрыва одного из канатов полиспастов 30

Цель изобретения — повышение надежности работы устройства эа счет обеспечения воэможности предотвращения обрыва канатов полиспастов.

Поставленная цель достигается тем, что каждый направляющий блок выполненs в иHд е e д иHс к о в с п а з3а ми, в которых подвижно размещены разъемные ползуны, причем последние связаны с дисками демпфирукщими элемент амы, установленными в стаканах.

На фиг. 1 изображен подъемник для сборки владек, общий вид; на фиг. 2 узел 1 на фиг. 1.

Подъемник для сборки выяек состоит из каркаса 1, содержащего башмаки

2, стойки 3, подъемные полиспасты 4 с каналами 5, с башмаками 2 жестко связана траверса 6, на которой шарнирно установлены направлякщие блоки

7. Траверса 6 соединена с распорными штангами 8. Распорные штанги 8 шарнирно присоединены к основанию 9 лебедки 10. Канаты 5 подъемных полиспастов 4 пропускают через направляющие блоки 7 и закрепляют на лебедке 10.

Направляющие блоки 7 устанавливают:ся на осях 11 на шарикоподшнпниках 12.

На оси 11 смонтированы разъемные пол832028 зуны 13, подвижно установленные в . пазах 14 дисков 15.

Ползуны 13 соединяются с дисками

15 посредством демпфирующих элементов (пружин) 16, вставленных в стаканы 17.

Работа подъемника происходит следующим образом.

° При сборке вышки с помощью предлагаемого подъемника тяговое усилие, создаваемое лебедкой 10, воспринимается распорными штангами 8 через .блоки 7 (демпфирующие элементы 16, диски 15) и затем передается на траверсу 6в

Динамические нагрузки, возникающие в подъемных канатах 5, гасятся (умень-15 шаются) за счет сжатия демпфирующих элементов {пружин) 16 и поглощения ими излишек энергии ускорений во время переходных процессов, вследствие чего на .элементы конструкции подъемни-щ ка H вышки передаются значительно меньшие нагрузки.

Таким образом, предлагаемый подьемник обеспечивает безопасность и опускает вышки или ее части, а также значительно уменьшает динамические нагрузки в подъемных канатах.

Формула из об ре т ения

Подъемник для сборки вышек, содержащий лебедку стойки с тягами, траверсу с шарнирно установленными на ней направляющими блоками и распор-. ные штанги, размещенные на траверсе и шарнирно соединенные с основанием лебедки, отличающийся тем, что, с целью повышения надежности работы устройства за счет обеспечения возможности предотвращения обрыва канатов полиспастов, каждый направляющий блок выполнен в виде дисков с пазами, в которых подвижно размещены разъемные ползуны, причем последние связаны с дисками демпфирующими элементами, установленными в ст ак ан ах.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 93142, кл. Е 21 В 15/00, 1951

2. Авторское свидетельство СССР

Р 602667, кл. Е 21 В 15/00, 1977.

832028 фиг.Z

Составитель A. Симецкая

Редактор Н. Рогулнч Техред Н. Келушак Корректор Й. Коста

Заказ 3578/63

1Я

Тираж 627 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
