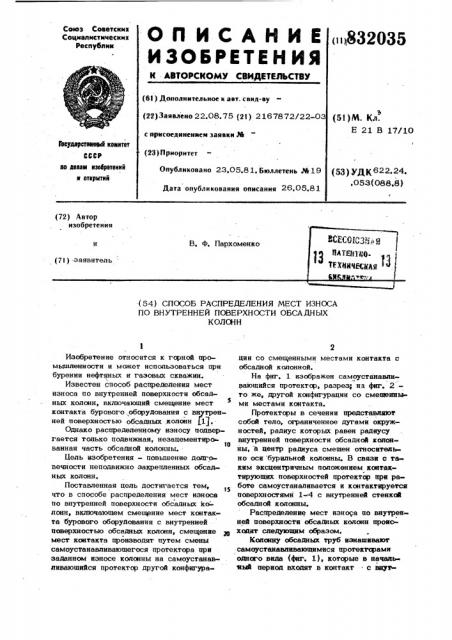

Реферат



Союз Советскил

Социалистических

Республик

О П И С А Н И Е (332035

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. саид-ву (22) Заявлено 22.08.75 (21) 2167872/22-0З с присоединением заявки М (23) Приоритет

Опубликовано 23.05.81. Бюллетень М 19

Дата опубли ко нания описания 26 05.8 1 (51)M. Кл.

Е 21 В 17/10

Гааударатввяямй камятет

CCCP

an делам язабретеяяй я атярытяй (53) УДК622.24,,053(088.8) (72) Автор (54) СПОСОБ РАСПРЕДЕЛЕНИЯ МЕСТ ИЗНОСА

ПО ВНУТРЕННЕЙ ПОВЕРХНОСТИ ОБСАДНЫХ

КОЛОНН

Изобретение относится к гсрной промышленности и может использоваться при бурении нефтяных и газовых скважин.

Известен способ распределения мест износа по внутренней поверхности обсадных колонн, включающий смещение мест контакта бурового, оборудования с внутренней поверхностью обсадных колонн 11).

Однако распределенному износу подвергается только подвижная, незацементиро то ванная часть обсадной колонны.

Цель изобретения — повышение долговечности неподвижно закрепленных обсадных колонн.

Поставленная цель достигается тем, что в способе распределения мест износа по внутренней поверхности обсадных ко лонн, включающем смешение мест контакта бурового оборудования с внутренней поверхностью обсадных колонн, смещение мест контакта производят путем смены самоустанавливающегося протектора пра заданном износе колонны на самоусганавливающийся протектор другой конфигурации со смещенными местами контакта с обсадной колонной.

На фиг. 1 изображен самоусганавливающийся протектор, разрез; на фиг. 2— то же, другой конфигурации со смещенными местами контакта.

Протекторы в сечении представляют собой тело, от заниченное дут ами окружностей, радиус которых равен радиусу внутренней поверхности обсадной колонны, а центр радиуса смещен относительно оси бурильной колонны. В связи с таким эксцентричным положением «оитактирующих поверхностей протектор нри работе самоустаналивается и контакгируегся поверхностями 1-4 с внутренней стенкой обсадной колонны.

Распределение мест износа по внутренней поверхности обсадных колонн происходит следуюпщм образом.

Колонну обсадных труб изнашивают самоусганавливающимися прогекгарамн оааого вида (фиг. 1), которые в началь алый период входят в контакт с внутФиг.

Тираж 627 Подписное

ВНИииИ Заказ 407О/8б

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 ренней поверхностью обсадной колонны по поверхностям 1 и 2. По мере износа об. судной колонны и самоустанавливающегося протектора эона контакта несколько увеличивается. допустимую величину дглубины износа устанавливают путем измерения степени износа обсадных колонн существующими известными приборами. После установления заданного износа самоустанавливающийсч протектор данной конфигурации снимают и заменяют его HB са.моустанавливающийся протектор другой конфигурации со смещенными поверхностями З и 4 контакта с обсадной колонной так, что поверхности 3 и 4 являются продолжением участка обсадной колон= ны, изношенного поверхностями 1 и 2.

Таким образом, путем последовательной замены самоустанавливающегося протектора одной конфигурации на самоустанавливающийся протектор другой конфигурации добиваются равномерного расаределения износа неподвижно закрепленной обсадной колонны.

Ф o p м y л а и з о б р е т е н и я

Способ распределения мест износа по внутренней поверхности обсадных колонн

5 включающий смещение мест контакта бурового оборудования с внутренней, поверхностью обсадных колонн, о т л и ч а юшийся тем, что, с целью повышения долговечности неподвижно закрепленных обсадных колонн, смещение мест контак та производят путем смены самоустанавливающегося протектора при заданном износе колонны на самоустанавливающийся протектор другой конфигурации со смещенными местами контакта с обсадной колонной.

Источники информации, принятые во внимание при экспертизе

1. Кисельман M. Л, Износ и зашита оосадных колонн при глубоком бурении.

М., "Недра", 1971, с. 153.
