Реферат

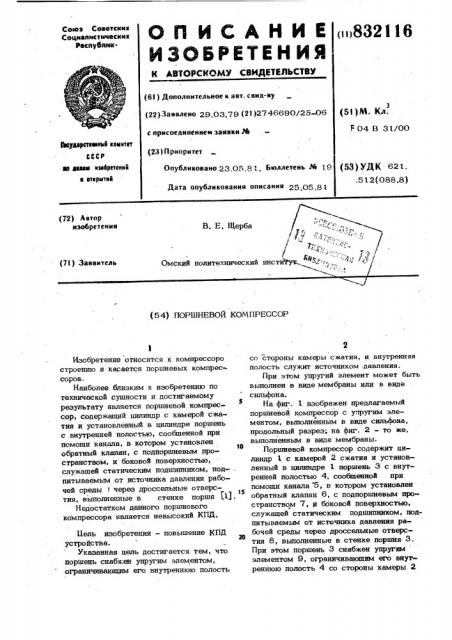

Союз Советски к

Социалистических

РеспубпикОПИСАНИИ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 832116 (61) Дополнительное к авт. свид-ву (22) анвлено 29.03.79 (21 )2746690/25-06 с присоединение«е заявки № (23) Приоритет

Опубликовано 23 05 8 . Бюллетень ¹l9

Дата опубликования описания 25 05 81 (51) М. Кд.

F 04 В 3l/00

1Ьвударстеакыей кем«тат

СССР, во ламм «эвбретеыый и втырыпык (53) УДК 621. .5 12(088.8) (72) А втор изобретения

В. Е. Щерба

- . т .

<,- . - ., /

Омский политехнический институт.. :,.-., д у б (7I ) Заявитель (54) ПОРШНЕВОЙ КОМПРЕССОР

Изобретение относится к компрессоро строению и касается поршневых компрессоров.

Наиболее близким к изобретению по технической сущности и достигаемому результату является поршневой компрес5 сор, содержащий цилиндр с камерой сжатия и установленный в цилиндре поршень с внутренней полостью, сообщенной при помощи канала, в котором установлен о обратный клапан, с подпоршневым пространством, и боковой поверхностью, . служащей статическим подшипником, под- . питываемым от источника давления рабочей среды (через дроссельные отверс15 тия, выполненные в стенке поршя 1) .

Недостатком данного поршневого компрессора является невысокий КПД, Бель изобретения — повышение КПД устройства.

Указанная цель достигается тем, что поршень снабжен упругим элементом, огр его внутреннюю полость сп стороны камеры сжатия, и внутренняя полость служит источником .давления.

При.этом упругий элемент может быть выполнен в виде мембраны или в виде сильфона.

На фиг. l изображен предлагаемый поршневой компрессор с упругим элеФ ментом, выполненным в виде сильфона, продольный разрез; на фиг. 2 — то же, выполненным в виде мембраны.

Поршневой компрессор содержит цилиндр З с камерой 2 сжатия и установленный в цилиндре l поршень 3 с внутренней полостью 4, сообщенной при помощи канала 5, в котором установлен обратный клапан 6, с подпоршневым пространством 7, g ббковой поверхностью, служащей статическим подшипником, подпитываемым от источника давления рабочей среды через дроссельные отверстия 8, выполненные в стенке поршня. 3.

При этом поршень 3 снабжен упругим элементом 9, ограничивающим его внутреннюю полость 4 со стороны камеры 2

3 8321 сжатия, и внутренняя полость 4 служит источником давления, а упругий элемент 9 может быть выполнен в виде мембраны или в виде силы она.

Псршневсй компрессор работает сле5 дующая образом.

При ходе поршня 3 вверх происходит сжатие газа в камере 2 сжатия и нагнетание его потребителю. Одновременно повышение давления газа в камере 2 о сжатия через упругий элемент 9 передается части газа, находящейся в полости 4.

Обратный клапан 6 закрывается и газ из полости 4 под действием давления компримируемого газа в камере 2 сжатия начинает истекать через дроссельные отверстия 8 на подпитку статического подшипника, обеспечивая центрирование поршня 3 на ходе сжатия.

В дальнейшем газ из зазора между порш- 2п нем 3 и цилиндром L вытекает в подпоршневое пространство 7. Так как упругий элемент 9 обладает малой жесткостью, то давление в полости 4 незначительно отличается от давления в камере 25

2 сжатия и, следовательно, утечки сжимаемого газа из камеры 2 сжатия незначительны.

При ходе поршня 3 вниз, в камере сжатия происходит процесс всасывания 30 газа. Так как давление в полости 4 приблизительно равно давлению в камере 2 .сжатия и меньше давления в подпоршневом пространстве 7, то газ, находящийся в последнем, по каналу 5 и через обрат- 15 ный клапан 6 поступает в полость 4, повышая там давление и истекая через дроссельные отверстия 8 на подпитку статического подшипника, обеспечивая

l6 4 центрирование поршня 3. В дальнейшем цикл повторяется.

Таким образом, в таком компрессоре центрирование поршня осуществляется не газом, находящимся в камере сжатия, а газом из подпоршневого пространства, что позволяет уменьшить утечки основного сжимаемого газа и тем самым увеличить КПЙ компрессора в целом.

Формула изобретения

1. Поршневой компрессор, содержащий цилиндр с камерой сжатия и установленный в цилиндре порыень с внутренней полостью, сообщенной при помощи канала, в котором установлен обратный клапан, с подпоршневым пространством, и боковой поверхностью, служащей статическим подшипником, подпитываемым от источника давления рабочей среды через дроссельные отверстия, выполненные в стенке поршня, отличающийся тем, что, с целью повышения КПП, поршень снабжен упругим элементом, ограничивающим его внутреннюю полость со стороны камеры сжатия, и внутренняя полость служит источником давления.

2, Компрессор по п. l, о т л и ч а ю шийся тем, что упругий элемент. выполнен в виде мембраны.

3. Компрессор по п. 1, о т л и ч а юшийся тем, что упругий элемент выполнен в виде сильфона, Источники .информации, принятые во внимание при экспертизе

l. Патент Швейцарии Ло 359507, кл. 27 в, 17, опублик. 1956.
