Способ диагностики технического сос-тояния качающего узла плунжерногонасоса

Способ диагностики технического сос-тояния качающего узла плунжерногонасоса

Иллюстрации

Показать все

Реферат



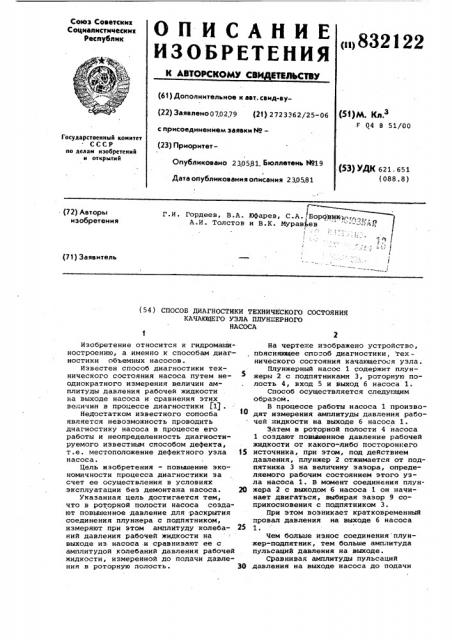

Союз Советскик

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву(22) Заявлеио0702,79 (21) 2723362/25-06 с присоединением заявки No— (23) Приоритет—

<Я)М. Кл. . F 04 В 51/00

Государственный комитет

СССР по девам изобретений и открытий

Опубликовано 230581, Бюллетень Н919.(53) УДК 621. 651 (088.8) Дата опубликования описания 230581

Г. И . Гордеев, В.A. Юфарев, С.A. БорфВ

A.È. Толстов и В.К. Муравьев. (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ДИАГНОСТИКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ

КАЧАЮЩЕГО УЗЛА ПЛУНЕЕРНОГО

НАСОСА

Изобретение относится к гидромашиностроению, а именно к способам диагностики объемных насосов.

Известен способ диагностики технического состояния насоса путем неоднократного измерения величин амплитуды давления рабочей жидкости на выходе насоса и сравнения этих величин в процессе диагностики (1j .

Недостатком известного сопосба является невозможность проводить диагностику насоса в процессе его работы и неопределенность диагностируемого известным способом дефекта, т.е. местоположение дефектного узла 15 насоса.

Цель изобретения — повышение экономичности процесса диагностики за счет ее осуществления в условиях .эксплуатации беэ демонтажа насоса. 20

Указанная цель достигается тем, что в роторной полости насоса создают повышенное давление для .раскрытия соединения плунжера с подпятником, измеряют при этом амплитуду колеба- 25 ний давления рабочей жидкости на выходе из. насоса .и сравнивают ее с амплитудой колебаний давления рабочей жидкости, измеренной до подачи давления в роторную полость. 30

На чертеже изображено устройство, поясняющее способ диагностики, технического состояния качающегося узла.

Плунжерный насос 1 содержит плунжеры 2 с подпятникамн 3, роторную полость 4, вход 5 и выход б насоса 1.

Способ осуществляется следующим образом.

В процессе работы насоса 1 производят измерения амплитуды давления рабочей жидкости на выходе б насоса 1.

Затем в роторной полости 4 насоса

1 создают повйаенное давление рабочей жидкости от какого-либо постороннего источника, при этом, под действием давления, плунжер 2 отжимается от подпятника 3 на величину зазора, определяемого рабочим состоянием этого узла насоса 1. В момент соединения плунжера 2 с выходом б насоса 1 он начинает двигаться, выбирая зазор 9 соприкосновения с подпятником 3.

При этом возникает кратковременный провал давления на выходе б насоса

1.

Чем больше износ соединения плунжер-подпятник, тем больше амплитуда пульсаций давления на выходе.

Сравнивая амплитуды пульсаций давления на выходе насоса до подачи

832122

Формула изобретения

ВНИИПИ Заказ 3585/64 Тираж 712 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 давления и во время этого процесса, можно судить о величине износа соединения плунжер-подпятник и, следовательно, о технической пригодности насоса.

Техническая диагностика предлагаемым способом может осуществляться беэ снятия насоса с объекта, что повышает .экономичность проводимых работ при высоком качестве диагностики.

Способ диагностики технического состояния качающего узла плунжерного насоса с подпятниками путем неоднократного измерения величин амплитуды адвления рабочей жидкости на выходе насоса н сравнения этих величин в процессе диагностики, о т л и ч а ю щ и и с я тем, что, с целью повышения экономичности процесса диагностики за счет ее осуществления в условиях эксплуатации беэ демонтажа насоса, в роторной полости насоса создают повышенное давление для раскрытия соединения плунжера с подпятником, измеряют при этом амплитуду колебаний давления рабочей жидкости на выходе из насоса и сравнивают ее с амплитудой колебаний давления рабочей жидкости, измеренной до подачи давления в роторную полость.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 547552,.кл. F 04 8 51/00, 1974.
