Реферат

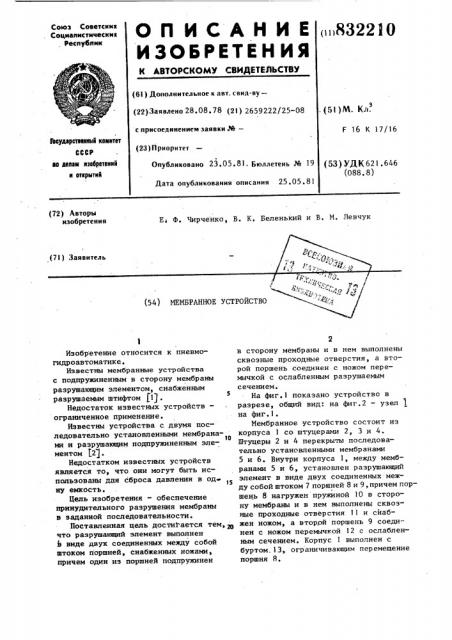

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистические, Республик

<»832210

/ з

Ф;. г (6l ) Дополнительное к авт. свид-ву— (22) Заявлено 28.08. 78 (21) 2659222/25-08 с присоединением заявки М— (23) Приоритет. (51)М. Кл.

3Ъаударстваннмй комитет

СССР ао делам вэебретений и етерытнй

F 16 К 17/16

Опубликовано 23.05.81. Бюллетень Ж 19

Дата опубликования описания 25 .05 . 8 1 (53) УДК621.646 (088. 8) (72) Авторы изобретения

Е Ф. Чирченко, В. К. Беленький и В. М. Левчук а (54) МЕМБРАННОЕ УСТРОЙСТВО

Изобретение относится к пневмогидроавтоматике.

Известны мембранные устройства с подпружиненным в сторону мембраны разрушающим элементом, снабженным разрушаемым штифтом fl).

Недостаток известных устройств— ограниченное применение.

Известны устройства с двумя последовательно установленными мембранато ми и разрушающим подпружиненным элементом (21.

Недостатком известных устройств является то, что они могут быть использованы дпя сброса давления в од» 1 ну емкость.

Цель изобретения — обеспечение принудительного разрушения мембраны в заданной последовательности.

Поставленная цель достигается тем, тэ что разрушающий элемент выполнен в виде двух соединенных между собой штоком поршней, снабженных ножами, причем один из поршней подпружинен в сторону мембраны и в нем выполнены сквозные проходные отверстия, а второй поршень соединен с ножом перемычкой с ослабленным разрушаемым сечением.

На фиг.1 показано устройство в разрезе, общий вид: на фиг.2 — узел 1 на фиг.l.

Мембранное устройство состоит из корпуса 1 со штуцерами 2, 3 и 4.

Штуцеры 2 и 4 перекрыты последовательно установленными мембранами

5 и 6. Внутри корпуса 1, между мембранами 5 и 6, установлен разрушающий элемент в виде двух соединенных между собой штоком 7 поршней 8 и 9, причем поршень 8 нагружен пружиной 10 в сторону мембраны и в нем выполнены сквозные проходные отверстия II и снабжен ножом, а вторрй поршень 9 соединен с ножом перемычкой 12 с ослабленным сечением. Корпус 1 выполнен с буртом,l3 ограничивающим перемещение поршня 8.

832210

При аварийном повышении давления в предохраняемой емкости давление подается к штуцеру 3. Под действием давления газа поршень 9 двигается в сторону мембраны 5, увлекая эа собой поршень 8 и сжимая пружину 10.

При движении нож поршня 9 вскрывает мембрану 5 и двигается до упора поршня 8 в бурт 13 корпуса 1. В момент упора поршня 8 в бурт 13 происходит разрушение перемычки 12 по ослабленному сечению и открытие сквозного отверстия в поршне 9 за счет его дальнейшего движения до упора в торец штуцера 4, при этом, под действием усилия пружияы 10 поршень 8 вскрывает мембрану 6, сообщая предохраняемую емкость с атмосферой или дренажной магистралью.

Формула изобретения

Мембранное устройство, содержащее корпус с двумя последовательно установленными мембранами и разрушающим подпружиненным элементом, установленным между ними, о т л и ч а ю— щ е е с я тем, что, с целью обеспечения принудительного разрушения мембран в заданной последовательности, разрушающий элемент выполнен в виде двух соединенных между собой штоком поршней, снабженных ножами, причем в одном из поршней, подпружиненном в сторону мембраны, выполнены сквозные проходные отверстия, а второй поршень соединен с ножом перемычкой с ослабленным разрушаемым сечением.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3229848, кл. 220-89, 1966 °

2. Авторское свидетельство СССР

В 577346, кл. F 16 К 17/16, 1976.
