Устройство для гашения гидравлическихударов

Устройство для гашения гидравлическихударов

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Реслублик

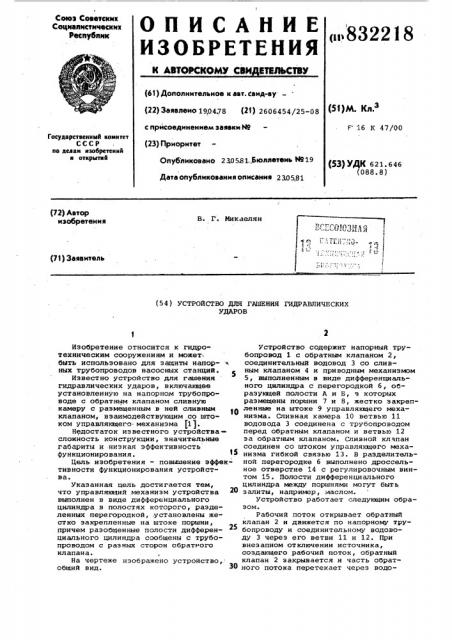

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ВТЕЛЬСТВУ 832218 (е1) Дополнительное к авт. сеид-ву (22) Заявлено 190478 (21) 2606454/25-08 с присоединением заявки Й9 (23) Приоритет

Опубликовано 23,05.81..Бюллетень Н919

Дата опубликования описания 230581 р1)м. к,з

Р "6 К 47/00

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 621 ° 646 (088.8) (72) Автор изобретения

В. Г. Микаелян (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ ГИДРАВЛИЧЕСКИХ

УДАРОВ

Изобретение относится к гидротехническим сооружениям и может быть использовано для защиты напорных трубопроводов насосных станций.

Известно устройство для гашения гидравлических ударов, включающее установленную на напорном трубопроводе с обратным клапаном сливную камеру с размещенным в ней сливным клапаном, взаимодействующим со штоком управляющего-механизма (1).

Недостаток известного устройствасложность конструкции, значительные габариты и низкая эффективность функционирования.

t5

Цель изобретения — повышение эффективности функционирования устройства.

Укаэанная цель достигается тем, что управляющий механизм устройства выполнен в виде дифференциального цилиндра в полостях которого, разделенных перегородкой, .установлены >кестко закрепленные на штоке поршни, причем разобщенные полости дифференциального цилиндра сообщены с трубопроводом с разных сторон обратного клапана.

На чертеже изображено устройство,. общий вид. 30

Устройство содержит напорный трубопровод 1 с обратным клапаном 2, соединительный водовод 3 со сливным клапаном 4 и приводным механизмом

5, выполненным в виде дифференциального цилиндра с перегородкой 6, образующей полости A и В, з которых размещены поршни 7 и 8, жестко закрепленные на штоке 9 управляющего механизма. Сливная камера 10 ветвью 11 водовода 3 соединена с трубопроводом перед обратным клапаном и ветвью 12 за обратным клапаном. Сливной клапан соединен со штоком управляющего механизма гибкой связью 13. В разделительной перегородке 6 выполнено дроссельное отверстие 14 с регулировочным винтом 15. Полости дифференциального цилиндра между поршнями могут быть залиты, например, маслом.

Устройство работает следующим образом.

Рабочий поток открывает обратный клапан 2 и движется по напорному трубопроводу и соединительному водоводу 3 через его ветви 11 и 12. При внезапном отключении источника, создающего рабочий поток, обратный клапан 2 закрывается и часть обратного потока перетекает через водо832218

Формула изобретения

Составитель Г. Малахов

Редактор В. Еремеева Техред Ч. Фанта, Корректор Г. Назарова

Заказ 3148/27 Тираж 1006

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 вод 3 и сливную камеру в отсеченный обратным клапаном 2 участок напорного трубопровода.

При этом обратный поток с дав лением большим, чем обратным клапаном, воздействуя на поршень 8, перемещает сливной клапан 4, который отсекает участки напорного трубопровода, разобщенного обратным клапаном 2. При возобновлении функцио нирования источника рабочего потока, последний, воздействуя на поршень 7, перемещает сливной клапан 4 в исходное положение.

Устройство для гашения гидравлических ударов, включающее установленную на напорном трубопроводе с обратным клапаном сливную камеру с размещенным в ней сливным клапаном, взаимодействующим со штоком управляющего механизма, о т л и ч а ю щ е ес я тем, что, с целью повышения эффективности функционирования, управляющий механизм выполнен в виде дифференциального цилиндра, в полостях которого, разделенных перегородкой, установлены жест Но 3акрепленные на штоке поршни, причем разобщенные полости дифференциального цилиндра сообщены с трубопроводом с разных сторон обратного клапана.

Источники информации

15 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 508631, кл. F 16 К 47/00, 1972.
