Реферат

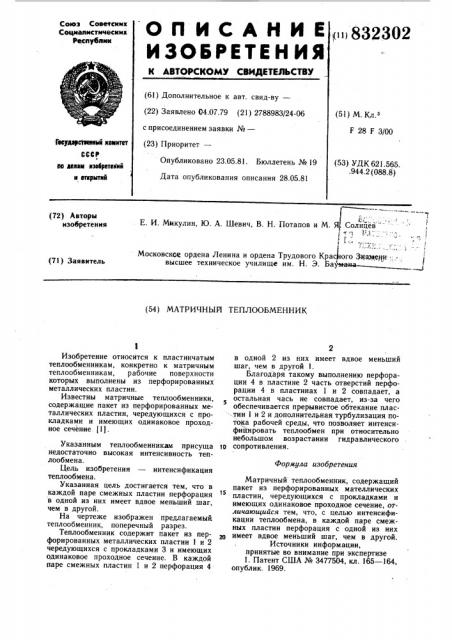

ОП ИСАЙ ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (((832302

Союз Советскки

Соцмалкстмческкл

Республмк (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.07.79 (21) 2788983/24-06 с присоединением заявки №вЂ” (51) М. Кл.з

F 28 F 3/00

-Гее дефетееиими KINNToT

СССР

IIo делам изебретеиий и еткрытий (23) Приоритет—

Опубликовано 23.05.81. Бюллетень № 19 (53) УДК 621.565. .944.2 (088.8) Дата опубликования описания 28.05.81 (° (Е. И. Микулин, 1О. А. Шевич, В. Н. Потапов и М. Я Солнцев (:.. (:.„, l

Московское ордена Ленина и ордена Трудового Кра ого Зжааени высшее техническое училище им. Н. Э. Ба мана

7 (f (I (( (f ( ( (72) Автора изобретения (71) Заявитель (54) МАТРИЧНЫЙ ТЕПЛООБМЕННИК

Формула изобретения

Изобретение относится к пластинчатым теплообменникам, конкретно к матричным теплообмен никам, рабочие поверхности которых выполнены из перфорированных металлических пластин.

Известны матричные теплообменники, содержащие пакет из перфорированных металлических пластин, чередующихся с прокладками и имеющих одинаковое проходное сечение (1).

Указанным теплообменникам присуща недостаточно высокая интенсивность теплообмена.

Цель изобретения — интенсификация теплооб мена.

Указанная цель достигается тем, что в каждой паре смежных пластин перфорация в одной из них имеет вдвое меньший шаг, чем в другой.

На чертеже изображен предлагаемый теплообменник, поперечный разрез.

Теплообменник содержит пакет из перфорированных металлических пластин 1 и 2 чередующихся с прокладками 3 и имеющих одинаковое проходное сечение. В каждой паре смежных пластин 1 и 2 перфорация 4

2 в одной 2 из них имеет вдвое меньший шаг, чем в другой 1.

Благодаря такому выполнению перфорации 4 в пластине 2 часть отверстий перфорации 4 в пластинах 1 и 2 совпадает, а остальная чась не совпадает, из-за чего обеспечивается прерывистое обтекание плас.тин 1 и 2 и дополнительная турбулизация потока рабочей среды, что позволяет интенсифицировать теплообмен при относительно небольшом возрастании гидравлического

ip сопротивления.

Матричный теплообменник, содержащий пакет из перфорированных мателлических пластин, чередующихся с прокладками и имеющих одинаковое проходное сечение, отличающийся тем, что, с целью интенсификации теплообмена, в каждой паре смежных пластин перфорация с одной из них

2в имеет вдвое меньший шаг, чем в другой.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3477504, кл. 165 — 164, опублик. 1969.

832302

Составитель Ю. Карпенко

Редактор В. Данко Техред А. Бойкас Корректор Ю. Макаренко

Заказ 3469/50 Тираж 706 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
