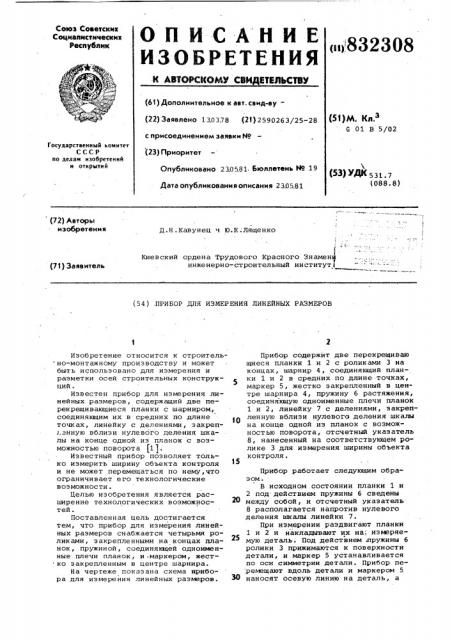

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОИ:КОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическив

Республик (ii)i832308

=а (61) Дополнительное к авт. свид-ву—

{22) Заявлено 130378 (21) 25902б3/25-28 с присоединением заявки ¹ (23) Приоритет

Опубликовано 230581. Бюллетень Н9 19

Дата опубликования описанию 2305.81 (5 {) М К 3

G 01 В 5/02

Государственный комитет

СССР по делам изобретений и открытий

Р3) УЖ 531. 7 (088.8) (72) Авторы изобретения

Д.Н.Кавунец ч Ю.К. Лященко

I °

Киевский ордена Трудового Красного Знамени инженерно-строительный институт i (71) Заявитель (54 ) .ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ЛИНЕИНЫХ РАЗМЕРОВ

Изобретение относится к строитель но-монтажному производству и может быть использовано для измерения и разметки осей строительных конструкций .

Известен прибор для измерения линейных размеров, содержащий две перекрещивающиеся планки с шарниром, соединяющим их в средних по длине точках, линейку с делениями, закрепз.энную вблизи нулевого деления шкалы на конце одной из планок с возможностью поворота (1 j.

Известный прибор позволяет только измерить ширину объекта контроля и не может перемещаться по нему,что ограничивает его технологические воэможности.

Целью изобретения является расширение технологических воэможностей.

Поставленная цель достигается ! тем, что прибор для измерения линейных размеров снабжается четырьмя роликами, закрепленными на концах планок, пружиной, соединяющей одноименные плечи планок, и -маркером, жестко закрепленным в центре шарнира.

На чертеже показана схема нрибора для измерения линейных размеров.

Прибор содержит две перекрещиваю щиеся планки 1 и 2 с роликами 3 на концах, шарнир 4, соединяющий планки 1 и 2 в средних по длине точках, маркер 5, жестко закрепленный в центре шарнира 4, пружину б растяжения, соединяющую одноименные плечи планок

1 и 2, линейку 7 с делениями, закрепленную вблизи нулевого деления шкалы на конце одной из планок с возможностью поворота, отсчетный указатель

8, нанесенный на соответствующем ролике 3 для измерения ширины объекта контроля.

Прибор работает следующим образом.

В исходном состоянии планки 1 и

2 под. действием пружины б сведены

2О между собой, и отсчетный указатель

8 располагается напротив нулевого деления шкалы линейки 7.

При измерении раздвигают планки

1 и 2 и накладывают их на; измеряемую деталь. Под действием пружины б ролики 3 прижимаются к поверхности детали, и маркер 5 устанавливается по оси симметрии детали. Прибор пе,ремещают вдоль детали и маркером 5

30 наносят осевую линию на деталь, а

832308

Составитель В. Харитонов

Редактор В . Дан ко Те хред A. Ач Корректор М.Коста

Эаказ 3471/51 Тираж б42 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 по шкале линейки 7 осуществляют отсчет ширины детали.

Формула изобретения

Прибор для измерения линейных размеров, содержащий две перекрещивающиеся планки с шарниром, соединяющим их в средних по длине точках, линейку с делениями, закрепленную вблизи нулевого деления шкалы на конце одной из планок с возможностью поворота, отличающийся тем, что, с целью расширения технологических возможностей, он снабжен четырьмя роликами, закрепленными на концах планок, пружиной, соединяющей одноименные плечи планок, и маркером, жестко закрепленным в центре шарнира.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 118985, кл. G 01 В 5/02, 1969 (прототип).
