Сигнализатор уровня
Иллюстрации
Реферат

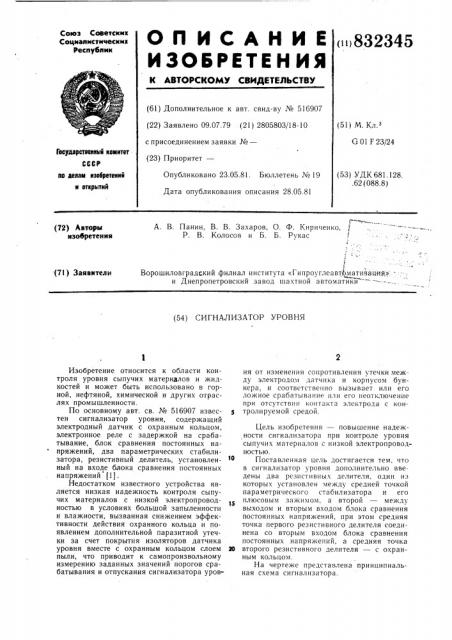

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистические
Республик ()832345 (61) Дополнительное к авт. свид-ву № 516907 (22) Заявлено 09.07.79 (21) 2805803/18-10 с присоединением заявки №вЂ” (23) Приоритет—
Опубликовано 23.05.81. Бюллетень ¹19
Дата опубликования описания 28.05.81 (51) М. Кл.з
G 01 F 23/24
Гееудерстеенный квинтет
СССР (53) УДК 681.128..62 (088.8) по денем изобретений
N еткрытий
А. В. Панин, В. В. Захаров, О. Ф. Кириченко, P. В. Колосов и Б. Б. Рукас (72) Авторы изобретения
Ворошиловградский филиал института «Гипроуглеавтомативация» и Днепропетровский завод шахтной автоматики (71) Заявители (54) СИГНАЛИЗАТОР УРОВНЯ
Изобретение относится к области контроля уровня сыпучих материалов и жидкостей и может быть использовано в горной, нефтяной, химической и других отраслях промышленности.
По основному авт. св. № 516907 известен сигнализатор уровня, содержащий электродный датчик с охранным кольцом, электронное реле с задержкой на срабатывание, блок сравнения постоянных напряжений, два параметрических стабилизатора, резистивный делитель, установленный на входе блока сравнения постоянных напряжений 11).
Недостатком известного устройства является низкая надежность контроля сыпучих материалов с низкой электропроводностью в условиях большой запыленности и влажности, вызванная снижением эффективности действия охранного кольца и появлением дополнительной паразитной утечки за счет покрытия изоляторов датчика уровня вместе с охранным кольцом слоем пыли, что приводит к самопроизвольному измерению заданных значений порогов срабатывания и отпускания сигнализатора уровня от изменения сопротивления утечки между электродом датчика и корпусом бункера, и соответственно вызывает или его ложное срабатывание нли его неотключение при отсутствии контакта электрода с контролируемой средой.
Цель изобретения — повышение надежности сигнализатора при контроле уровня сыпучих материалов с низкой электропроводностью.
Поставленная цель достигается тем, что в сигнализатор уровня дополнительно введены два резистивных делителя, один из которых установлен между средней точкой параметрического стабилизатора и его
15 плюсовым зажимом, а второй — между выходом и вторым входом блока сравнения постоянных напряжений, при этом средняя точка первого резистивного делителя соединена со вторым входом блока сравнения постоянных напряжений, а средняя точка
30 второго резистивного делителя — с охранным кольцом.
На чертеже представлена принципиальная схема сигнализатора.
832345
Сигнализатор уровня содержит сетевой трансформатор 1, мостовой выпрямитель 2, первый и второй параметрические стабилизаторы 3 и 4, охранное кольцо 5 датчика уровня, электрод 6, корпус технологического сосуда 7, блок 8 сравнения постоянных напряжений с входами 9 и 10 (компаратор), резисторы 11 и 12, усилитель 13 с задержкой на срабатывание, эквивалентные сопротивления междуэлектродных утечек 14, 15 и 16, резисторы 17, 18, 19 и 20.
Сигнализатор работает следующим образом.
В начальный период эксплуатации устройства оседание пыли на изоляторах датчика невелико. В этих условиях еще достаточно эффективно действует охранное кольцо 5, а на чувствительность сигнализатора уровня существенное влияние оказывают лишь две утечки: между электродом датчика и охранным кольцом и между охранным кольцом и корпусом технологического сосуда. Стабилизация чувствительности 20 сигнализатора при изменении этих утечек в широком диапазоне осуществляется параметрическим стабилизатором и резистивным делителем, образованным резисторами 11 и 12.
В процессе дальнейшей эксплуатации сигнализатора уровня слой электропроводной пыли на изоляторах датчика увеличивается, эффективность действия охранного кольца резко снижается. Появляется утечка 16 между электродом 6 и корпусом технологического сосуда 7.
По мере уменьшения сопротивления утечки 16 на входе 9 блока сравнения напряжений сигнал увеличивается, что ведет к повышению чувствительности устройства.
Одновременно с этим процессом из-за снижения сопротивлений утечек 16, 14 и 15 в цепи: средняя точка первого параметрического стабилизатора 3-резисторы 17, 19 и 21-общее сопротивление утечек 16, 15 и 14-корпус технологического сосуда-7 4о минусовой зажим параметрического стабилизатора 4 увеличивается ток, что приводит к увеличению падения напряжения
4 на резисторе 17, и, следовательно, вызывает увеличение опорного напряжения на входе 10 блока 8 сравнения напряжений, что уменьшает чувствительность блока сравнения напряжений, т. е. осуществляется стабилизация порога срабатывания сигнализатора.
Одновременно с этим уменьшается влияние на чувствительность блока сравнения напряжений тока, протекающего через резисторы 19 и 20 с выхода блока 8 на вход 10.
При этом, чем меньше сопротивление утечек, тем меньше влияние этого тока на чувствительность блока сравнения напряжений, что повышает коэффициент возврата блока сравнения напряжений, т.е. ведет к стабилизации отпускания сигнализатора.
Таким образом, в предложенном сигнализаторе уровня осуществляется стабилизация чувствительности в условиях повышенной влажности и запыленности при контроле уровня высокоомных сред в процессе всего времени эксплуатации, что позволяет увеличить надежность сигнализатора уровня и сократить эксплуатационные расходы.
Формула изобретения
Сигнализатор уровня по авт. св. Мо 516907 отличающийся тем, что, с целью увеличения надежности при контроле уровня материалов с низкой электропроводностью, в него дополнительно введены два резистивных делителя, один из которых установлен между средней точкой первого параметрического стабилизатора и его плюсовым зажимом, а второй — между выходом и вторым входом блока сравнения постоянных напряжений, при этом средняя точка первого резистивного делителя соединена со вторым входом блока сравнения постоянных напряжений, а средняя точка второго резистивного делителя — с охранным кольцом.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
N0 516907, кл. G 01 F 23/24, 1976.
