Реферат

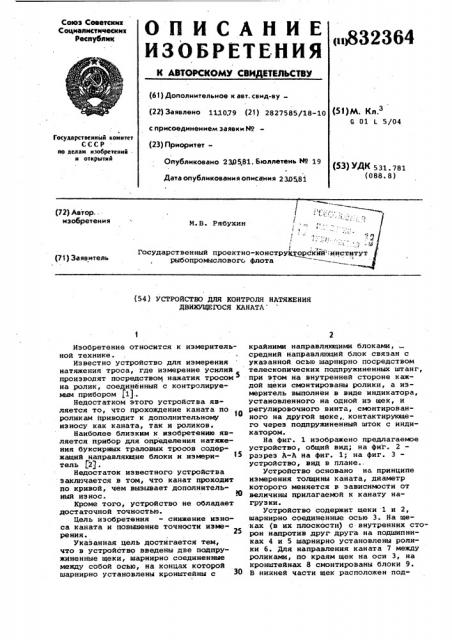

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик в>832364 (61) Дополнительное к ввт. свид-ву(223 Заявлено 1110.79 (2 I ) 2827585/18-10 с присоединением заявки йо (23) ПриоритетОпубликовано 230581. Бюллетень М 19 (5!)М. Кл З

G 01 L 5/04

Государствеииый комитет

СССР ио делам изобретений . и открытий (53) УДК 531. 781 (088. 8) Дата опубликования описания 2Ю581 (72) Автор, . изобретения

М.В. Рябухин

Государственный проектно-xoHcTpygropda "èíîòè рыбопромысловогс флота (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ

ДВИЖУЩЕГОСЯ КАНАТА

Изобретение относится к измерительной технике.

Известно устройство для измерения натяжения троса, где измерение усилий производят посредством нажатия тросом на ролик, соединенный с контролируемым прибором (1).

Недостатком этого устройства является то, что прохождение каната по роликам приводит к дополнительному износу как каната, так и роликов.

Наиболее близким к изобретению является прибор для определения натяжения буксирных траловых тросов содержащий направлякххие блоки и измеритель (2) .

Недостаток известного устройства заключается в том, что канат проходит по кривой, чем вызывает дополнительный износ. 3Q

Кроме того, устройство не обладает достаточной точностью.

Цель изобретения — снижение износа каната и повышение точности измерения.

Укаэанная цель достигается тем, что в устройство введены две подпружиненные щеки, шарнирно соединенные между собой осью, на концах которой шарнирно установлены кронштейны с ЗО крайними направляющими блоками, средний направляющий блок связан с указанной осью шарнирно посредством телескопических подпружиненных штанг, при этом на внутренней стороне каждой щеки смонтированы ролики, а измеритель выполнен в виде индикатора, установленного на одной из щек, и регулировочного винта, смонтированного на другой щеке, контактирующего через подпружиненный шток с индикатором.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2— разрез A-A на фиг. 1 на фиг. 3— устройство, вид в плане..

Устройство основано на принципе измерения толщины каната, диаметр которого меняется в зависимости от величины прилагаемой к канату нагрузки.

Устройство содержит щеки 1 и 2, шарнирно соединенные осью 3. На щеках (в их плоскости) с внутренних сторон напротив друг друга на подшипниках 4 и 5 шарнирно установлены ролики 6. Для направления каната 7 между роликами, по краям щек на оси 3, на кронштейнах 8 смонтированы блоки 9.

В нижней части щек расположен под8 32 364 держивающий блок 10, смонтированный посредством телескопических штанг 11 которые шарнирно соединены с кронштейнами 12, установленными на оси 3.

Соединение штанг 11 с кронштейнами 12 осуществляется посредством закладных штырей 13. Постоянное контактиро вание между роликами б и канатом 7 обеспечивается пружиной 14 сжатия, установленной между щеками; В щеке 1 установлен регулировочный винт 15, а в щеке 2 подпружиненный шток 16, нахо-1О . дящийся в соприкосновении с регулировочным винтом 15. Подпружиненный шток 16 соединен с индикатором 17, шкала которого оттарирована на пределах тех усилий, которые находятся в 15 канате во время работы.

B верхней части устройства имеется шарнирный кронштейн 18.

Устройство работает следующим образом. 20

Устройство для контроля натяжения движущегося каната устанавливается в месте, удобном для измерения усилий в канате и с помощью кронштейна

18 закрепляется, например, на станине лебедки. Штырем 13 разъединяются одна из штанг 11 от кронштейнов 12 и поддерживающий блок 10 посредством оттягивания вниз отвердителя от щек

1 и 2 в сторону. На канат 7 устанавливаются блоки, 9, слегка разводятся в стороны щеки 1 и 2 и отпускаются до соприкосновения роликов 6 с канатом 7. Затем поддерживающий блок 10 возвращается в прежнее положение и телескопическая ытанга 11 штырем 35:

13 соединяется с кронштейном 12. После этого, регулировочный винт 15. посредством вращения устанавливается в р соприкосновение с подпружиненным штоком 16 так, чтобы стрелка индикатора 17 стала в нулевое положение.

Предлагаемое устройство по сравнению с известным позволяет снизить износ за счет изменения прохождения троса не по ломаной линии, а по прямой. Кроме того, при измерении усилий жесткость троса не влияет на показания индикатора.

Формула изобретения

Устройство для контроля натяжения движущегося каната, содержащее направляющие блоки и измеритель, о т л ич а ю щ е е с я тем, что, с целью снижения, износа каната и повышения точности измерения, в него введены две подпружиненные щеки, шарнирно соединенные между собой осью, на концах которой шарнирно установлены кронштейны с крайними направляющими блоками, а средний направляющий блок связан с указанной осью шарнирно посредством телескопических подпружиненных штанг, при этом на внутренней стороне каждой щеки смонтированы ролики, а измеритель выполнен в виде индикатора, установленного на одной иэ щек, и регулировочного винта, смонтированного на другой щеке, контакти-, рующего через подпружиненный шток с индикатором.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Ф 570804, кл. G 01 . 5/04, 10.05 ° 76.

2. Авторское свидетельство СССР

9 32847, кл. В 63 В 21/56, 08.04.33 (прототип).
