Датчик давления
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

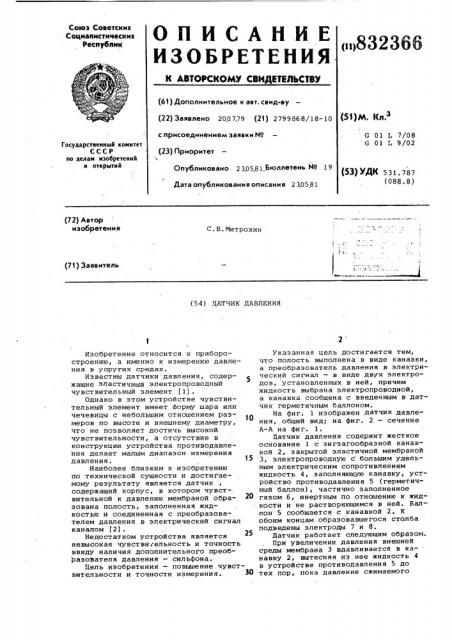

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ рн832366 (61) Дополнительное к авт. саид-ву (22) Заявлено 200779 (21) 2799868/18-10 с присоединением заявки ¹ 51 М К„з
G 01 ? 7/08
G 01 Ь 9/02
Государственный комитет
СССР по делам изобретений и открытий (23) Приоритет
Опубликовано 230581 Бюллетень ¹ 19 (5З) УДК 531. 787 (088.8) Дата опубликования описания 2305,81 (72) Автор изобретения
О В. Митрохин ч (71) Заявитель (54) ДАТЧИК ДАВЛЕНИЯ
Указанная цель достигается тем, что полость выполнена в виде канавки, а преобразователь давления в электрический сигнал — в виде двух электродов, установленных в ней, причем жидкость выбрана электропроводной, а канавка сообщена с введенным в датчик герметичным баллоном.
На фиг. 1 изображен датчик давления, общий вид; на фиг. 2 — сечение
А A на фиг. 1.
Датчик давления содержит жесткое основание 1 с зигзагообразной канавкой 2, закрытой эластичной мембраной
3, электропроводную с большим удельным электрическим сопротивлением жидкость 4, заполняющую канавку, устройство противодавления 5 (герметичный баллон), частично заполненное газом б, инертным по отношению к жидкости и не растворяющимся в ней. Бал— лон 5 сообщается с канавкой 2. К обоим концам образовавшегося столба подведены электроды 7 и 8.
Датчик работает следующим образом.
При увеличении давления внешней среды мембрана 3 вдавливается в канавку 2, вытесняя из нее жидкость 4 в устройстве противодавления 5 до тех пор, пока давление сжимаемого
Изобретение относится к приборостроению, а именно к измерению давления в упругих средах.
Известны датчики давления, содержащие эластичный электропроводный чувствительный элемент (1) .
Однако в этом устройстве чувствительный элемент имеет форму шара или чечевицы с небольшим отношением размеров по высоте и внешнему диаметру, что не позволяет достичь высокой чувствительности, а отсутствие в конструкции устройства противодавле ния делает малым диапазон измерения давления.
Наиболее близким к изобретению по технической сущности и достигаемому результату является датчик содержащий корпус, в котором чувствительной к давлению мембраной образована полость, заполненная жидкостью и соединенная с преобразователем давления в электрический сигнал каналом (2).
Недостатком устройства является невысокая чувствительность и точность ввиду наличия дополнительного преобразователя давления — сильфона.
Цель изобретения — повышение чувствительности и точности измерения..
83,2 366
Формула изобретения
Источники информации, принятые во внимание при экспертизе
20 1. Авторское свидетельство СССР
Р 162347, кл. G 01 L 9/02, 06.07.64.
2. Патент СМА Р 3.522.858. кл. G 01 G 5/04, 02.12.70 (прототип).
Фиг 2, Составитель В. Козлов
Редактор О.Черниченко Техред С.Мигунова Корректор Н.Швыдкаь
Заказ 3329/37 Тираж 907 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий .
113035, Москва, Ж-35, Раушская наб, д. 4/5
Филиал ППП Патент ™, r. Ужгород, ул. Проектная, 4 газа 6 в последнем не становится равным измеряемому, приложенному к датчику. В.связи с уменьшением сечения столба жидкости 4 .его электрическое сопротивление возрастает, что фиксируется вторичными приборами. 5
При уменьшении давлЕния процессы, протекающие в датчике, обратны.
При соответствующем выборе отношения длины столба жидкости к его максимальному размеру в поперечном сечении можно получить высокую чувствительность и точность измерения, Изменением количества газа в устройстве противодавления можно задавать различные диапазоны измеряемых давлений. При этом нет необходимости обеспечивать высокую жесткость конструкции, так как давление жидкости и газа в датчике всегда равно давлению внешней среды.
Малое количество деталей и их простота делают конструкцию датчика дешевой и технологичной в изготов-лении.
Датчик давления, содержащий основание, в котором образована чувствительной к давлению мембраной полость, заполненная жидкостью и соединенная с преобразователем давления в электрический сигнал каналом, о т л и ч а ю шийся тем, что,с целью повышения чувствительности и точности измерения, полость выполнена в виде канавки, а преобразователь давления в электрический сигнал— в ней,причем жидкость выбрана электрв ней,причем жидкость выбрана электропроводной, а канавка сообщена с введенным в датчик герметичным баллоном.
