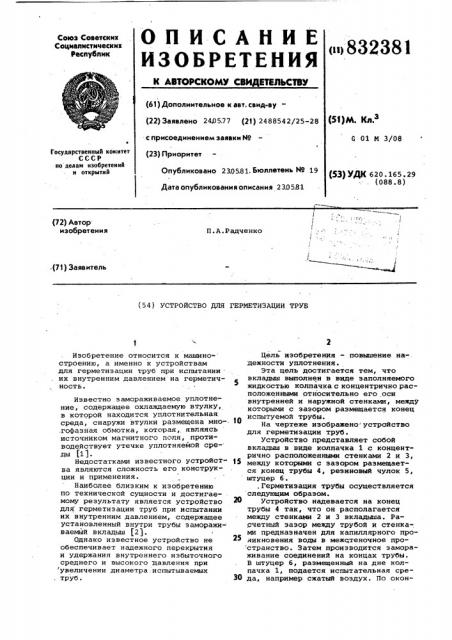

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТИЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 2405.77 (21) 2488542/25-28 ®}М Kll.

Союз Советских

Социалистических

Республик с присоединением заявки Йо

G 01 М 3/08 (23) Приоритет

1 осударстаеииый комитет

СССР ио делам изобретений и открытий

Опубликовано 230581 Бюллетень Йо 19 (53) УДК 620.165.29 (088.8) Дата опубликования описания 230581 (72) Автор изобретения

П.А.Радченко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ ТРУБ

Изобретение относится к машиностроению, а именно к устройствам для герметизации труб при испытании их внутренним давлением на герметичность.

Известно замораживаемое уплотнение, содержащее охлаждаемую втулку, B которой находится уплотнительная среда, снаружи втулки размещена мно.гофазная обмотка, которая, являясь источником магнитного поля, противодействует утечке уплотняемой среды (1).

Недостатками известного устройства являются сложность его конструкции и применения.

Наиболее близким к изобретению по технической сущности и достигае- . мому результату является устройство для герметизации труб при испытании их внутренним давлением, содержащее установленный внутри трубы замораживаемый вкладыш (2).

Однако известное устройство не обеспечивает надежного перекрытия и удержания внутреннего избыточного среднего н высокого давления при увеличении диаметра. испытываемых . труб.

Цель изобретения — повышение надежности уплотнения.

Эта цель достигается тем, что вкладыш выполнен в виде заполняемого жидкостью колпачка с концентрично расположенными относительно его ocu внутренней и наружной стенками, между которыми с зазором размещается конец

10 испытуемой тру

На чертеже изображено устройство для герметизации труб °

Устройство представляет собой вкладыш в виде колпачка 1 с концентрично расположенными стенками 2 и 3, между которыми с зазором размещается Конец трубы 4, резиновый чулок 5, штуцер 6. .Герметизация трубы осуществляется следующим образом.

20 устройство надевается на конец трубы 4 так, что он располагается между стенками 2 и 3 вкладыша. Расчетный зазор между трубой и стенками предназначен для капиллярного проникновения воды в межстеночное про странство. Затем производится замораживание соединений на концах трубы.

В штуцер 6, размещенный на дне колпачка 1, подается испытательная среЗ0 да, например сжатый воздух. По окон832381

Формула изобретения

Составитель Б.Малой

Редактор О.Черниченко Техред М.Рейвес Корректор Н.Стец

Заказ 3162/31 Тираж 907 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 чании испытания испытательное давление сбрасывается, устройство размораживается, освобождая трубу 4.

Благодаря равномерному зажиму трубы по периметру> повышается надежность герметизации труб большого диаметра, а также исключается возможность механических повреждений труб при перекрытии их механическими устройствами.

Устройство для герметизации труб при испытании их внутренним давлением, содержащее установленный внутри трубы замораживаемый вкладыш, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности уплотнения, вкладыш выполнен в виде заполняемого жидкостью колпачка с концентрично расположенными относительно его оси внутренней и наружной стенками, между которыми с зазором размещается конец. испытуемой трубы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9349838, кл. F 16 J 15/34, 1970.

2. Авторское свидетельство СССР

9220214, кл. В 21 D 26/02, 1967 (прототип).
