Устройство для отбора проб волокнис-того материала из кип
Иллюстрации
Реферат

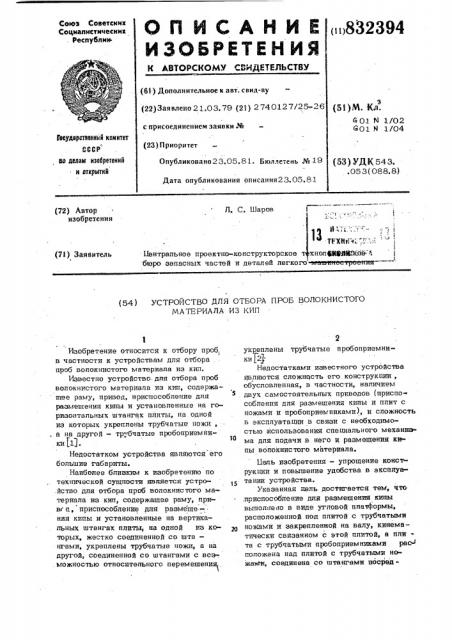

Союз Советских
Социалистических . Республик
О П И А Н И Е (1832394
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ (61-) Дополнительное к авт. саид-ву
{22)Заявлено 21,03.79 (21) 2740127/25-26 (51)М. Кл. 01 Й 1/02 01 Й 1/04 с присоединением заявки.%
Гееуднротненный комнтет
СССР ав делам нзобретеннй н атхрмтнй (23 ) П р нори тет
Опубликовано23.05 81. Бюл "етень рре 19 (53) УДК 543. .05 3 (088. 8) Дата опубликования описання23.05.81 (72) Автор изобретения
Л. С. Шаров
Центральное проектно-конструкторское бюро запасных частей и деталей легко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ВОЛОКНИСТОГО
МАТЕРИАЛА ИЗ КИП
Изобретение относится к отбору проб, в частности к устройствам для отбора проб волокнистого материала из ки, Известно устройство.для отбора проб волокнистого материала из кип, содержа mee раму, привод, приспособление для размещения кипы и установкенные HB горизонтальных штангах плиты, на одной из которых укреплены трубчатые ножи,, а на другой - тр„бчатые пробоприемники (1).
Недостатком устройства являются его большие габариты.
Наиболее близким к изобретению по технической сущности является устро.йство дпя отбора проб вопокнистого ма-териала из кип, содержащее раму, приar a, приспособление дпя размеще:— ния кипы и установленные на вертикальных штангах плиты, на одной из которых, жестко соединенной со шта— нгами, укреплены трубчатые ножи, а на другой, соединенной со штангами с воз. можностью относительного перемещения, 2 укреплены трубчатые пробоприемники (2$
Недостатками известного устройства являются сложность его конструкпии, обусловленная, в частности, наличием двух самостоятельных приводов (приспо» собленпя дпя разме|пения кипы и плит с ножами и пробоприемниками), и сложность в эксплуатапии в связи с необходимостью использования спепиапьного механизма дпя подачи в него и размещения кт пы волокнистого материала.
1(епь изобретения - упрощение конст рукпии и повышение удобства в эксппуатаиии устройства.
Указанная пель достигается тем, что ,приспособпение дпя размещения кипы выполнено в виде угловой платформы, расположенной под плитой с трубчатыми ножами и закрепленной на валу, кинематически связанном с этой плитой, а ппита с трубчатыми пробоприемниками рас- положена над плитой с трубчатыми ножайи, соединена со штангами посред2394 4
Плита 7 с трубчатыми пробопрнемнн.ками 9 перемещается вверх, Когда стаканы 12 упираются в выступы 18 штанг 5, поспедние также начинают переме пение вверх вместе с ппитой 6. Как то и ько выступы 1 9 ш т ок ов 14 о сво50 бождаются от упоров 20, штоки 14 под действием пружин 13 опускаются, шария: 1 7 возвращаются в начальное положение., обеспечивая тем самым сцепление ппит 6 и 7. При дапьнейшем подъеме
55 плит 6 и 7 втупки 26 через стержни 25 обеспечивают движение цепей 22, т.е. происходит поворот угловой плат3 83 ством стаканов и имеет механизмы сцеппения стаканов ео штангами.
Кроме того, каждый механизм сцепления стаканов со штангами выполнен в виде установпенного в верхней части штанги подпружиненного штока с профильными канавками и расположенными в них шариками, при этом на раме укреплены упоры, а каждый шток и штанга снабжены выступами дпя взаимодействия, соот- ,ветственно, с упорами рамы и стаканами плиты с трубчатыми пробоприемника мив Кинематическая связь вала угловой платформы с плитой, имеющей трубчатые ножи, выполнена в виде укрепленной на валу звездочки и цепи, один конец которой закреппен на раме,. а другой соедиен с рамой с помощью закрепленного ней випкообразного упора и укрепленного на конце цепи стержня, причем этот конец цепи пропущен через втулку, укрепленную с помощью кронштейна на плите с трубчатыми ножами.
На фиг. 1 изображено предлагаемое устройство, вид спереди, на фиг. 2 — то же, вид сбоку на фиг. 3 — узел 1 на фиг. 1, на фиг. 4 - узел П на фиг. 2; на фиг. 5; — вид А на фиг. 4.
Устройство для отбора проб волокнистого материала из кип состоит из рамы 1, размещенного на ней привода, включающего электродвигатель 2, червячный редуктор 3 и ходовой винт 4, установленных IB вертикапьных штангах 5 цпит Gи7,,на которых соосно ззкреппены, соответственно, труб IBTble ножи 8 и труб1атые пробоприемийки 9 и приспоссбцения дпя размещения кипы, выполненного в виде закреппенпсй на валу 10 угповой платформы 11.
Паита 6 с трубчатыми ножами
8 соединена со штангами 5 жестко, а плита 7 с трубчатыми пробоприемниками 9 - посредством стаканов 12 и механизмов сцепления стаканов 12 со штангами 5 и расцопожена под плитой 6.
Каждый механизм сцепления стаканов
12 со штангами 5 включает установленный в верхней части штанги 5, подпружи— пенный относитепьно нее посредством пружичы 13 шток 14 с профильными канавками 15 и расположенные в этих канавках 15 и проточках 16 штанги
5 шарики 17. При этом каждая штан-, га 5 и каждый шток 14 имеют выступ
18 и 19, соответственно а на раме закреплены упоры 20 дпя взак одейсз вия с выступами .19 штоков 14.
l0
4 0
На валу 1 0 угловой платформы 11 установлены звездочки 21, которые oT.H баются цепями 22, причем один конец каждой цепи 22 закреплен на раме 1 через пружину 23, а другой соединен с рамой 1 с помощью укрепленного на ней вилкообразного упора 24 и укрепленного на конце цепи 22 стержня 25, пропущенного через втулку 26, закрепленную с помощью кронштейна 27 на плите 6 с трубчатыми ножами 8.
На плите 7 с трубчатыми пробоприемниками 9 закреплен сборник 28 проб
0пя ограничения хода плит 6 и 7 на кожухе 29, закрывающем ходовой винт
4, укреплены конечные выключатели 30.
Устройство работает следующим образом.
Кипу 31 волокнистого материапа укладывают на угловую платформу ll и включают электродвигатель 2, который через редуктор 3 сообшает ходовому винту 4, а вместе с ним и плитам 6 и 7, движение вниз. Трубчатые ножи 8 прокалывают кипу 31 и погружаются в нее.
Когда выступы 19 штоков 14 касаются упоров 20, штоки 14 останавливаются, а плита 7 со стаканами 12 и штангами 5 продолжает движе ние .
При этом шарики 17 перемешаются по прсфильной канавке 15 штока 14 в ее более глубокую часть и выходят из конусной расточки стакана 12, т.е. происходит расцепление стаканов
12 со штангами 5 и плита 6 со штангами 5 останавливается. Трубча —. тые пробоприемники 9 через трубчатые ножи 8 внедр яются в кипу 31, заполняясь волокнистым материалом. В крайнем нижнем положении ппита 7 воздействует на конечный выключатель 30, вспедствие чего осуществляется реверсирование электродвигателя 2, формы 11 и сброс кипы 31. Отобранные
832 9
Формула изобретения
1. Устройство для отбора проб волокнистого материапа из кип, соцержащее раму, привод, приспособпение для размещения кипы и установпенные на вертикальных штангах плиты, на одной из кото10 рых, жестко соединенной со штангами, укреппены трубчатые ножи, а на другой, соединенной со штангами с возможностью относитепьного перемещения, укреппены трубчатые пробоприемники, о т и и ч а15 ю щ е е с я тем, что, с цепью упрощения конструкции и повышения удобства в эксплуатации, приспособпение дпя размещения кипы выполнено в виде угловой платформы, распопоженной под ппитой с трубчатыми. ножами и закреппенной на вану, кинематически связанном с этой плитой, а ппита с трубчатыми пробоприемниками расположена над ппитой с трубчатыми ножами соединена со штангами посредством стаканов и имеет механизмы сцепления стаканов со штангами.
2. Устройство по и. 1, о т и и ч аю щ е е с я тем, что каждый механизм сцеппения стаканов со штангами выпопИсточники информации, принятые во внимание при экспертизе
1. Авторское свидетепьство СССР
М 465575, кп. Q 01N 1/02, 1972 .
2. Авторское свидетепьство СССР
J4o 524096, кп. 601Й 1/02, 3975 (про30 TOTHn ) 5 пробы волокнистого материала по мере накоппения в трубчачых пробоприемни. ках 9 поступают в сборник проб 28.
4 6 нен в виде установпенного в верхней части штанги подпружиненного штока с профипьными канавками и распопоженйыми в них шариками, при этом на раме укреппены упоры, а каждый шток и штанга снабжены выступами дпя взаимодействия, соответственно, с упорами рамы и стаканами ппиты с трубчатыми цробоприемниками. !
3. Устройство по пп. 1 и 2, о т —. и и ч а ю щ е е с я тем, что кинемашческая связь вала угловой ппачформы с пцитой, имеющей трубчатые ножи, выполнена в виде укреппенной на вану звездочки и цепи, один конец которой закреппен на раме, а другой соединен с ра-мой с помощью закрепленного на ней ! эилкообразного упора и укрепленного. на конце цепи стержня, причем этот конец цепи пропущен через втупку, укреппенную с помощью кронштейна на ппите с трубчатыми ножами.
832394
3535/59 Тираж 907 Подписное
BHHHllVi Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ
Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 с
Составитель Ю. Пудовикев
Редактор O. Черниченко Техред И.Асталош Корректор М. Коста
