Индикатор метеорологическогорадиолокатора
Патент 832507
Авторы
Классы МПК
Индикатор метеорологическогорадиолокатора
Иллюстрации
Реферат

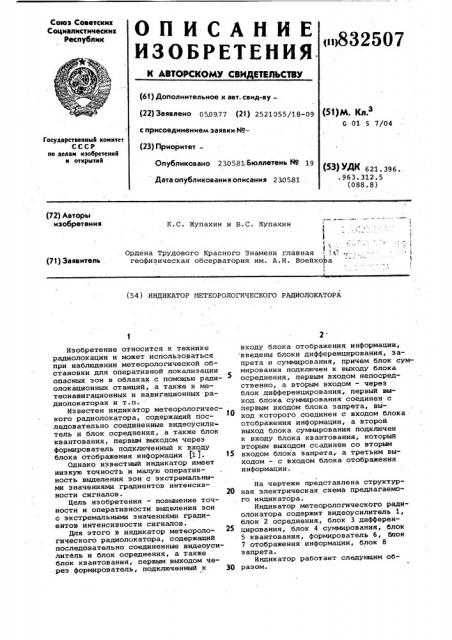

Союз Советских
Социалистических республик
Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное.к авт. свид-ву— (22) Заявлено 05.09.77 (21) 2521055/18-09 с присоединением заявки t49(23) Приоритет—
Опубликовано 2305.81. Бюллетень Й9 19
Дата опубликования описания 230581 (11)832507 (51)М. Кл 3
G 01 S 7/04
Государствеииый комитет
СССР ио делам изобретеиий и открыти Й (5З) УДК 621. 396..963.312.5 (088.8) (72) Авторы изобретения
К.С. Жупахин и В.С. Жупахин
1
Ордена Трудового Красного Знамени главная геофизическая обсерватория нм. A.È. Воейкова
1 (71) Заявитель (54) ИНДИКАТОР МЕТЕОРОЛОГИЧЕСКОГО РАДИОЛОКАТОРА
Изобретение относится к технике радиолокации и может использоваться при наблюдении метеорологической обстановки для оперативной локализации опасных зон в облаках с помощью радиолокационных станций, а также в метеонавигационных и навигационных радиолокаторах и т.п.
Известен индикатор метеорологического радиолокатора, содержащий последовательно соединенные видеоусилитель и блок осреднения, а также блок квантования, первым выходом через формирователь подключенный к входу блока отображения информации р 1. 15
Однако известный индикатор имеет низкую точность и малую оперативность выделения зон с экстремальными значениями градиентов интенсивности сигналов. 20
Цель изобретения - повышение точности и оперативности выделения эон с экстремальными значениями градиентов интенсивности сигналов.
Для этого в индикатор метеорологического радиолокатора, содержащий последовательно соединенные видеоусилитель и блок осреднения, а также блок квантования, первым выходом через формирователь, подключенный к 30 входу блока отображения информации, введены блоки дифференцирования, запрета и суммирования, причем блок суммирования подключен к выходу блока осреднения, первым входом непосредственно, а вторым входом — через блок дифференцирования, первый выход блока суммирования соединен с первым входом блока запрета, выход которого соединен с входом блока отображения информации, а второй выход блока суммирования подключен к входу блока квантования, который вторым выходом ссадинен со вторым входом блока запрета, а третьим выходом — с входом блока отображения информации.
На чертеже представлена структурная электрическая схема предлагаемого индикатора.
Индикатор метеорологического радиолокатора содержит видеоусилитель 1, блок 2 осреднения, блок 3 дифференцирования, блок 4 суммирования, блок
5 квантования, формирователь 6, блок
7 отображения информации, блок 8 запрета.
Индикатор работает следующим образом.
832507
Отраженные (или излученные1 от гидрометеоров сигналы с выхода приемника поступают на вход видеоусилителя 1 и усиливаются им, затем с выхода видеоусилителя 1 они поступают на блок 2 осреднения, осуществляющий операцию осреднения (сглаживания) флуктуаций сигнала. С блока 2 сглаженные пространственные (или временные) реализации сигнала поступают на блок 3, осуществляющий операцию выделения сигналов с высокими значениями градиентов их интенсивности, с выхода которого сигнал поступает на первый вход блока 4, осуществляющего операцию суммирования (смешивания в нужном соотношении ) сигналов с блока 2 и 15 блока 3. Смесь слабого сигнала и его производной поступает со второго выхода блока 4 через блок 8 запрета, выполненный, например, на ключевой схеме, непосредственно на блок 7 2О отображения информации, обеспечивая тем саьым повышение точности выделения эон с малыми значениями. градиентов и интенсивностей сигналов.
С первого выхода блока 4 смесь сиг-. нала и его производной поступает на блок 5 квантования, который может быть выполнен и, в частности, многоканальным на пороговых схемах, причем могут быть предусмотрены регуляторы соотношения сигнала и.его производной в каждом канале.
С блока 5 смесь сигнала и его проиэводной поступает с третьего выхода блока непосредственно на блок 7, обеспечивая тем самым выделение нужных зон. С первого выхода -блока 5 смесь поступает на формирователь 6, вырабатывающий узкие импульсы записи в моменты срабатывания пороговых схем.
Второй выход блока 5 соединен с вхо- 40 дом блока 8 запрета и управляет им, препятствуя прохождению достаточно сильных сигналов на блок 7. С формирователя б импульсы нужной амплитуды поступают на блок 7, например, 4 для модуляции яркости электроннолучевой трубки.
B результате на экране электроннолучевой трубки индикатора может быть сформировано изображение исследуе- у мого объекта, представленного контурами равной интенсивности и градиентов интенсивности сигналов, с четким выделением зон слабых и сильных сигналов и их градиентов. При этом иэображение может быть сделано близким к оптимальному в смысле приближения к концептуальной модели восприятия оператора.
Таким образом применение предлагаемого индикатора позволяет достичь повышенной оперативности и точности выделения зон с экстремальными значениями градиентов интенсивности сигналов, что существенно повыаает качество и оперативность обработки информации и принятия решения. Индикатор может быть использован в ме- теорологических и метеонавигационных активных и пассивных радиолокаторах с целью повышения их информативности и оперативности.
Формула, изобретения
Индикатор метеорологического радиолокатора, содержащий последовательно соединенные видеоусилитель и блок осреднения, а также блок квантования, первым выходом через формирователь подключенный к входу блока отображения информации, о т л и ч а ю щ и йс я тем, что, с целью повышения точности и оперативности выделения зон с экстремальными значениями градиентов интенсивности сигналов, в него введены блоки дифференцирования, запрета и суммирования, причем блок суммирования подключен к выходу блока осреднения первым входом непосредственно, а вторым входом — через блок дифференцирования, первый выход блока суммирования соединен с первым входам блока запрета, выход которого соединен с входом блока отображения информации, а второй выход блока суммирования подключен к входу блока квантования, который вторым выходом соединен со вторым входом блока запрета, а третьим выходом — с входом блока отображения информации.
Источникй информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 225533117788, кл. G 01 S 77/i0044, 1973 (прот.отип) .
832507
Составитель Е. Голуб
Редактор Н. Пушненкова Техред А. Ач Корректор Н. Стец
Заказ 3745/74 Тираж 732 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
