Реферат

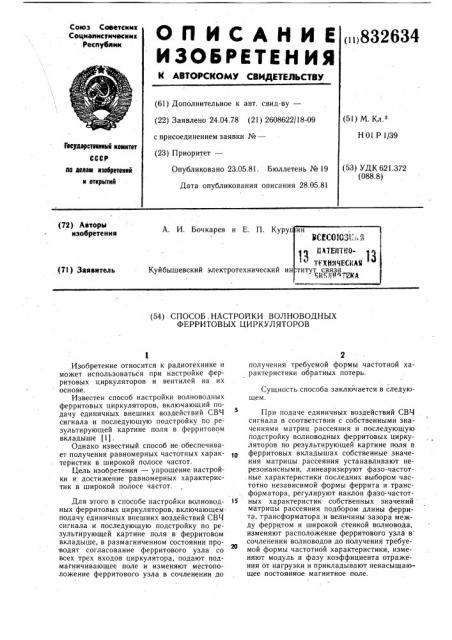

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистичвских

Реслублик () )) 832634 (61) Дополнительное к авт. свид-ву— (22) Заявлено 24.04.78 (21) 2608622/18-09 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.3

Н01 P 139

Гееударстеелиый кемитет (53) УДК 621.372 (088.8) Опубликовано 23.05.81. Бюллетень №19

Дата опубликования описания 28.05.81 ао делам иэееретеиий и етхрмтий (72) Авторы изобретения

А. И. Бочкарев и Е. П. Куру (21) Заявитель

Куйбышевский электротехнический и (54) СПОСОБ, НАСТРОЙКИ ВОЛНОВОДНЫХ

ФЕРРИТОВЫХ ЦИРКУЛЯТОРОВ

Изобретение относится к радиотехнике и может использоваться при настройке ферритовых циркуляторов и вентилей на их основе.

Известен способ настройки волноводных ферритовых циркуляторов, включающий подачу единичных внешних воздействий СВЧ сигнала и последующую подстройку по результирующей картине поля в ферритовом вкладыше (1) .

Однако известный способ не обеспечивает получения равномерных частотных характеристик в широкой полосе частот.

Цель изобретения — упрощение настройки и достижение равномерных характеристик в широкой полосе частот.

Для этого в способе настройки волноводных ферритовых циркуляторов, включающем подачу единичных внешних воздействий СВЧ сигнала и последующую подстройку по результирующей картине поля в ферритовом вкладыше, в размагниченном состоянии про.водят согласование ферритового узла со всех трех входов циркулятора, подают подмагничивающее поле и изменяют местоположение ферритового узла в сочленении до

2 получения требуемой формы частотной характеристики обратных потерь.

Сущность способа заключается в следующем.

При подаче единичных воздействий СВЧ сигнала в соответствии с собственными значениями матриц рассеяния и последующую подстройку волноводных ферритовых Миркуляторов по результирующей картине поля в ферритовых вкладышах собственные значения матрицы рассеяния устанавливают нерезонансными, линеаризируют фазо-частотные. характеристики последних выбором частотно независимой формы феррита и. трансформатора, регулируют наклон фазо-частот15 ных характеристик собственных значений матрицы рассеяния подбором длины феррита, трансформатора и величины зазора между ферритом и широкой стенкой волновода, изменяют расположение ферритового узла в сочленении волноводов до получения требуемой формы частотной характеристики, изменяют модуль и фазу коэффициента отражения от нагрузки и прикладывают ненасыщающее постояниое магнитное поле.

832634

Формула изобретения

Составитель А. Сагадиев

Редактор А. Шандор Техред А. Бойкас Корректор В. Синицкая

Заказ 3424/46 Тираж 634 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб:, д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Использование предложенного способа сокращает объем измерений при настройке и снижает влияние разброса геометрических параметров феррита на характеристики устройств.

Способ настройки волноводных ферритовых циркуляторов, включающий подачу единичных внешних воздействий СВЧ сигнала и последующую подстройку по результирующей картине поля в ферритовом вкладыше, отличающийся тем, что, с целью упрощения настройки и достижения равномерных характеристик в широкой полосе частот в размагниченном состоянии проводят согласование ферритовс1го узла со всех трех входов циркулятора, подают подмагничивающее поле и изменяют местоположение ферритового узла в сочленении до получения требуемой формы частотной характеристики обратных потерь..

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ке 492957, кл. Н 01 P 11/00, 1975 (прототип) .
