Искробезопасный источник питания

Искробезопасный источник питания

Иллюстрации

Показать все

Реферат

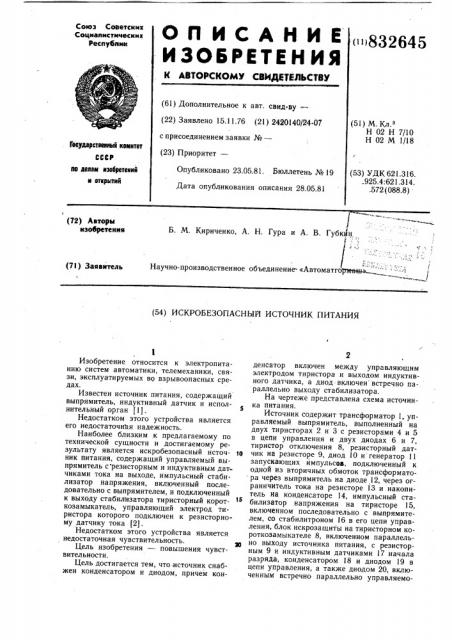

ОП ИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсккн

Социал нсткческкх

Республик (832645 (61) Дополнительное к авт. свид-ву =(22) Заявлено 15.11.76 (21) 2420140/24*07 с присоединением заявки №вЂ” (23) Приоритет— (51) М, Кл.

Н 02 Н 7/10

Н 02 М 1/18

Гасударственный кемнтет по денем нзебретеннй и етврмтий

Опубликовано 23.05.81. Бюллетень № 19 (53) УДК 621.316. .925.4:621.314; .572 (088.8) Дата опубликования описания 28.05.81 (72) Авторы изобретения

Б. M Кириченко, А. Н. Гура и А. В. Губк н!.

1;, 1

Научно-производственное объединение. «Автоматгормеии . (71) Заявитель (54) ИСКРОБЕЗОПАСНЫИ ИСТОЧНИК ПИТАНИЯ

Изобретение относится к электропитанию систем автоматики, телемеханики, связи, эксплуатируемых вО взрывоопасных средах.

Известен источник питания, содержащий выпрямитель, индуктивный датчик и исполнительный орган (I).

Недостатком этого устройства является

его недостаточная надежность.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является искробезопасный источ- 1о ник питания, содержащий управляемый выпрямитель с резисторным и индуктивным датчиками тока на выходе, импульсный стабилизатор напряжения, включенный последовательно с выпрямителем, и подключенный к выходу стабилизатора тиристорный короткозамыкатель, управляющий электрод тиристора которого подключен к резисторному датчику тока (2).

Недостатком этого устройства является недостаточная чувствительность. 30

Цель изобретения — повышения чувствительности.

Цель достигается тем, что источник снабжен конденсатором и диодом, причем конденсатор включен между управляющим электродом тиристора и выходом индуктивного датчика, а диод включен встречно параллельно выходу стабилизатора.

На чертеже представлена схема источника питания.

Источник содержит трансформатор 1, управляемый выпрямитель, выполненный на двух тиристорах 2 и 3 с резисторами 4 и 5 в цепи управления и двух диодах 6 и 7, тиристор отключения 8, резисторный датчик на резисторе 9, диод 10 и генератор 11 запускающих импульсов, подключенный к одной из вторичных обмоток трансформатора через выпрямитель на диоде 12, через ограничитель тока на резисторе 13 и накопитель иа конденсаторе 14, импульсный стабилизатор напряжения на тиристоре 15, включенном последовательно с выпрямителем, со стабилитроном 6 в его цепи управления, блок искрозащиты на тиристорном короткозамыкателе 8, включенном параллельно выходу источника питания, с резисторным 9 и индуктивным датчиками 17 начала разряда, конденсатором 18 и диодом 19 в цепи управления, а также диодом 20, включенным встречно параллельно управляемо832645 му выпрямителю. Резистор 21 является балластным для стабилитрона 16 стабилизатора. Кроме того, источник содержит сглаживающий фильтр на конденсаторе 22 и диод

23, предотвращающий разряд конденсатора

22 через управляющий переход тиристора 15.

При увеличении тока нагрузки выше безопасного значения, т.е. при перегрузке или коротком замыкании, сигнал, выделяемый на датчике 9, выключает тиристор 8, который шунтирует выходную цепь. При этом диод 10 шунтирует шины генератора 11 запускающих импульсов, тиристоры 2 и 3 запираются по анодному питанию, а тиристор 8 запирается через время, определяемое временем разряда конденсатора 22. После запирания тиристора 8 генератор 11 включает тиристоры 2 и 3 и питание подается на всю схему.

При восстановленнии напряжения на выходе блока питания конденсатор 18 заряжается от ЭДС датчика 17 с положительной полярностью на обкладке конденсатора

18, соединенной с управляющим электродом тиристора 8. Если при восстановлении происходит коммутация, управляющий сигнал тиристора 8 состоит из ЭДС индуктивного датчика 17 и напряжения на конденсаторе

18. Это позволяет уменьшить сигнал индуктивного датчика 17, что равнозначно увеличению чувствительности тиристора 8 и увеличению искробезопасной мощности.

При отключении нагрузки на индуктивном датчике 17 наводится ЭДС, которая через конденсатор 18 воздействует на тиристор 8. После срабатывания тиристора 8 конденсатор 18 разряжается через диоды 20 и 10 и анод-управляющий переход тиристора 8, а энергия датчика 17 разряжается через диоды 20 и 10 и тиристор 8. Конденсатор 18 выбирается большей емкости, что позволяет увеличить величину импульсного сигнала с датчика 17.

Сигнал управления тиристором 15 формируется тогда, когда напряжение на конденсаторе 22 меньше напряжения на стабилитроне 16. При наличии управляющего сигнала на входе тиристора 15, последний открывается и находится в открытом состоянии до тех пор, пока напряжение на входе тиристора 15 превышает напряжение на конденсаторе 22.

Тиристор 8 управляется потенциальным сигналом с,датчика 9 и импульсным сигналом датчика 17. Это позволяет уменьшить величину импульсного сигнала, что равнозначно увеличению чувствительности тиристора при коммутации нагрузки и увеличению искробезопасной мощности.

Формула изобретения

Искробезопасный источник питания, содержащий управляемый выпрямитель с резисторным и индуктивным датчиками тока на выходе, импульсный стабилизатор напряжения, включенный последовательно с выпрямителем, и подключенный к выходу стабилизатора тиристорный короткозамыкатель, управляющий электрод тиристора которого подключен к резисторному датчику тока, отличающийся тем, что, с целью повышения чувствительности, он снабжен конденсатором и диодом, причем конденсатор включен между управляющим электродом тиристозп ра и выходом индуктивного датчика, а диод включен встречно параллельно выходу стабилизатора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 288126, кл. Н 01 Н 9)30, 1969.

2. Авторское свидетельство СССР № 319923, кл. G 05 F 1/22, 1970.,832645

Составитель В. Литвиненко

Редактор А. Шандор Техред А. Бойкас Корректор В. Бутяга

Заказ 3426/47 Тираж 575 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )K — 35; Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
