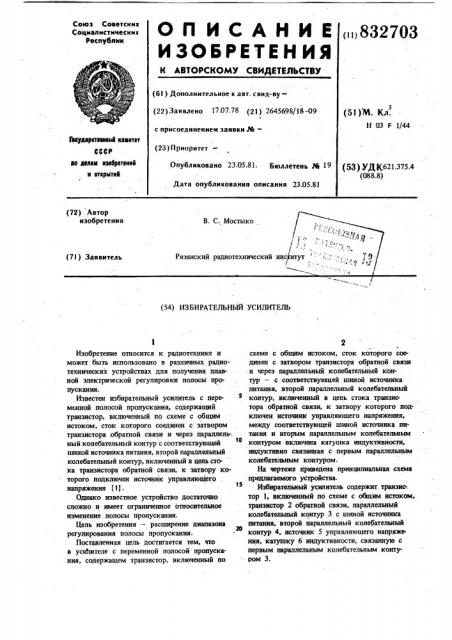

О П И С А Н И Е (1832703

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свкд-ву(51)Ж. Кл.

Н 03 F 1/44 (22) Заявлено 17.07.78 (21) 2645698/18-09 с присоединением заявки М—

Геаудиратевииый квинтет

CCCP

lo AenaM нзебретений н вткрытнй (23) Приоритет—

Опубликовано 23:05.81. Бюллетень М 19 (53) УД К621.375.4 (088.8) Дата опубликования описания 23 05.81 (54) ИЗБИРАТЕЛЬНЫЙ УСИЛИТЕЛЬ

Изобретение относится к радиотехнике и может быть использовано в различных радиотехнических устройствах для получения плавной электрической регулировки полосы пропускания.

Известен избирательный усилитель с переменной полосой пропускания, содержащий транзистор, включенный по схеме с общим истоком, сток которого соединен с затвором транзистора обратной связи и через параллельный колебательный контур с соответствующей шиной источника питания, второй параллельный колебательный контур, включенный в цепь стока транзистора обратной связи, к затвору которого подключен источник управляющего . напряжения (1) . . Однако известное устройство достаточно сложно и имеет .ограниченное относительное изменение полосы пропускания.

Цель изобретения — расширение диапазона регулирования полосы пропускания.

Поставленная цель достигается тем, что в уси1штеле с переменной полосой пропуска. ния, содержащем транзистор, включенный по

2 схеме с общим истоком, сток которого соединен с затвором транзистора обратной связи .и через параллельный колебательный контур — с соответствующей шиной источника питания, второй параллельный колебательный контур, включенный в цепь стока транзио. тора обратной связи, к затвору которого подключен источник управляющего напряжения, между соответствующей шиной источника питания и вторым параллельным колебательным контуром включена катушка индуктивности, индуктивно связанная с первым параллельным колебательным контуром.

На чертеже приведена принципиальная схема предлагаемого устройства.

Избирательный усилитель содержит транзис-. тор 1, включенный по схеме с общим истоком, транзистор 2 обратной связи, параллельный колебательный контур 3 с шиной источника питания, второй параллельный коле ательный контур 4, источник 5 управляющего напряжения, катушку 6 индуктивности, связанную с первым параллельным колебательным контуром 3.

&32703 4

Связь. между каскадами осуществляется при помощи конденсатора 7 и резистора 8. Каскад на транзисторе 2 обратной связи имеет регулировку коэффициента уснпения (глубины обратной связи) путем изменения смещения между затвором и истоком транзистора 2 резистором, 9.

Оба каскада имеют элементы автосмещения в цепях истоков, составленные из конденсаторов 10 и 11 и резисторов 12 и 13. Нагрузкой транзистора 1 служит параллельный контур 3, нагрузкой транзистора 2 обратной связи -- параллельный контур 4, включенный последова. тельно с катушкой 6 индуктивности.

Устройство работает следующим образом.

Входной сигнал поступает на затвор транзистора 1, выходной сигнал снимается с автотрансформаторно включенного параллельного, колебательного контура 3. Одновременно сигнал со стока транзистора 1 поступает в цепь обратной связи на транзисторе 2.

Регулирование глубины обратной связи осу.ществляется изменением смещения затвора транзистора 2 обратной связи. При этом изме. няется величина вносимого в прямую цепь сопротивления иэ цепи, содержащий контур

4, катушку 6 индуктивности и транзистор 2 обратной связи, что приводит к изменению амплитудно-частотных характеристик (АЧХ) как контура 3, так и всего усилителя.

АЧХ усилителя с трехконтурным балансным фильтром, рассматриваемые как по отношению к выходу усилителя (при измерении со стороны зажимов исток-сток транзистора 1), так и по отношению к входу цепи обратной связи (при измерении со стороны зажимов исток-сток транзистора 2 обратной связи) при разомкнутой цепи обратной связи (цепь затвора транзистора 2 отключена от цепи стока транзистора 1), имеют одинаковую М-образную форму.

Изменение полосы пропускания осуществляется при суммировании этих М-образных АЧХ, причем АЧХ цепи обратной связи за счет регулировки коэффициента усиления имеет изменяющийся масштаб по оси ординат.

Суммирование АЧХ происходит с учетом их фазочастотных характеристик и фазовых сдвигов в транзисторе, находящемся в цепи отрицательной обратной связи.

Пределы изменения полосы пропускания усилителя ограничиваются максимальной шириной

I полосы, соответствующей запиранию транзистора 2 обратной связи, ограниченной допусти. мым провалом в М-образной АЧХ со стороны первого контура. Если уменьшение усиления не превышает 3 дБ, то минимальная ширина полосы нропускания усилителя близка к полосе задержания в области провала сквозной

АЧХ фильтра, Если с целью сужения минимальной полосы пропускания допускают значительный провал в М-образной сквозной АЧХ, тем самым формируют недопустимый провал в АЧХ усилителя, соответствующей наиболее широкой полосе пропускания. Таким образом, относительное изменение пропускания ограничено.

Использование двухконтурного или балансного фильтров дает относительное изменение полосы пропускания в 1,5-2 раза (при неравномерности АЧХ-3 дб).

Изменение ширины полосы пропускания в предлагаемом усилителе достигается следующим образом.

АЧХ усилителя и фильтра в цепи обратной связи также формируется М-образной за счет соответствующего включения контура 4, выполняющего в данном случае роль режекторного. АЧХ со стороны. контура 3, в свою очередь, может быть как одногорбой, так и двугорбой, в зависимости от того, открыт или заперт транзистор 2. При запертом тран1О

15 го зисторе 2 характеристика со стороны контура 3 сохраняется одногорбой, так как исключается реакция режекторной цепи, составленной из контура 4 и катушки 6 индуктивности. Это соответствует минимальной полосе пропускания усилителя, которая не связана с провалом АЧХ в цепи обратной связи. При открытом транзисторе 2 характеристика со стороны контура 3 приобретает провал.

Максимальная ширина полосы пропускания формируется при суммировании АЧХ контура 3 при открытом транзисторе 2 обратной связи и М-обратной АЧХ цепи обратной связи, причем в области узких полос пропускания происходит комп:нсацня провала АЧХ

25 зо

35 контура 3, которая остается близкой к одногорбой. При широкой полосе пропускания, происходит суммирование двух двугорбых

АЧХ. АЧХ цепи обратной связи в случае настройки контуров 3 и 4 на одну и ту же резонансную частоту приобретает смещение в область частот, выше резонансной. Это связано с тем, что цепь. составленная из контура 4 и катушки 6 индуктивности, формирует наряду с активным реакпвное сопротивление, вносимые в контур 3. Указанное явление проявляется при открытом транзисторе 2. Поэтому для получения симметричной АЧХ усилителя в диапазоне регулировки полосы пропускания контура 3 и 4 должны иметь начальную расстройку, в частности, контур 4 настраивается на частоту, несколько большую (примерно

1%), чем контур 3, Тогда частота минимума

АЧХ цепи обратной связи становится выше

4о цепи обратной связи за счет АЧХ со стороны

5 частоты настройки контура 4, что требуется для получения симметричной АЧХ усилителя с учетом замкнутой цепи обратной связи при регулировке полосы.

Таким образом, изобретение позволяет осу1 ществить плавную регулировку полосы пропускания.

832703 6 источника питания, второй параллельный колебательный контур, включенный в цепь стока транзистора обратной связи, к затвору которого подключен источник управляющего напряжения, отличающийся тем, что, с целью расширения диапазона регулирования полосы пропускания, между соответствующей шиной источника питания и вторым параллельным колебательным контуром включена катушка индуктнвности, индуктивно связанная с первым параллельным колебательным контуром.

Избирательный усилитель с переменной полосой пропускания, содержащий транзистор, включенный по схеме с общим истоком, сток которого соединен с затвором транзистора обратной связи и через параллельный колебательный контур — с соответствующей шиной

Составнтев М. Овчаренко

Техред 3. Фанта Корректор С. Шекмар

Редактор Г. Кацалап

Заказ, 3476/52,Тираж 988

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Формула изобретения

Источники информации, принятые во внимание при экспертизе

1. Патент ГДР М 37035, кл. 21 а 29/02, 1959 (прототип).
