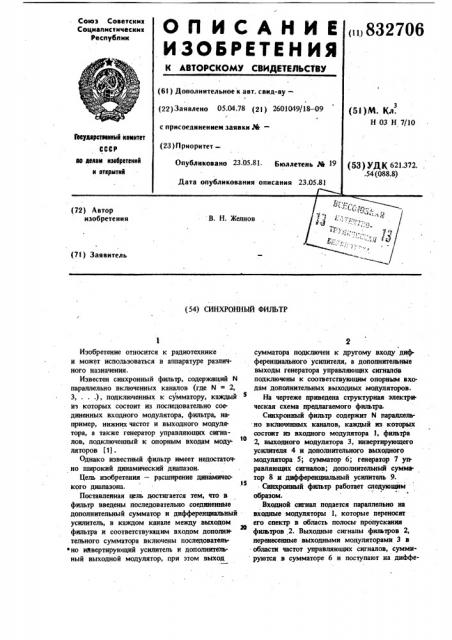

j (71) Заявитель (54) СИНХРОННЫЙ ФИЛЬТР

Изобретение относится к радиотехнике и может использоваться в аппаратуре различного назначения.

Известен синхронный фильтр, содержащий N параллельно включенных каналов (где. N 2, 3,...), подключенных к сумматору, каждый из которых состоит из последовательно соединенных входного модулятора, фильтра, например, нижних частот и выходного модулятора, а также генератор управляющих сигналов, подключенный к опорным входам модуляторов (1).

Однако известный фильтр имеет недостаточно широкий динамический диапазон.

Цель изобретения — расширение динамичео. кого диапазона.

Поставленная цель достигается тем, что в фильтр введены последовательно соединенные дополнительный сумматор и дифференциальный усилитель, в каждом канале между выходом фильтра и соответствующим входом дополнительного сумматора включены последователь.

° но иявертирующий усилитель и дополнительный выходной модулятор, при этом выход

2 сумматора подключен к другому входу дифференциального усилителя, а дополнительные выходы генератора управляющих сигналбв подключены к соответствующим опорным входам дополнительных выходных модуляторов.

На чертеже приведена структурная электрн. ческая схема предлагаемого фильтра.

Синхронный фильтр содержит N параллель. но включенных каналов, каждый из которых состоит из входного модулятора 1, фильтра

2, выходного модулятора 3, инвертирующего усилителя 4 и дополнительного выходного модулятора 5; сумматор 6; генератор 7 уп. равляющих сигналов; дополнительный сумматор 8 и дифференциальный усилитель 9.

: Синхронный фильтр работает следующим образом.

Входной сигнал подается параллельно на входные модуляторы 1, которые переносит его спектр в область полосы пропускания

20 фильтров 2. Выходные сигналы фильтров 2, перенесенные выходными модуляторами 3 в области частот управляющих сигналов, сумми руются в сумматоре 6 и поступают на диффе3 рснциаяьный усилитель 9. Одновременно на дифференциальный усилитель 9 подаются сигналы, прошедшие инвертирующие усилители 4, дополнительнь|е выходные модуляторы 5 и дополнительный сумматор 8.

Так как полезные сигналы поступают на дифференциальный усилитель 9 в противо. фазе, а управление выходными модуляторами

3 и дополнительными выходными модуляторами 5 происходит сннфазно, в дифференциальном усилителе 9 происходит сложение полезных сигналов и компенсация тактовой помехи.

Изобретение позволяет существенно повысить динамический диапазон. Кроме того, фильтр. может быть выполнен на существую. щих серийных микросхемах общего применения без предварительного отбора.

Формула изобретения

Синхронный фильтр, содержащий N параллельно включенных каналов, где N = 23, ..., подключенных к сумматору, каждый из кото832706 4 рых состоит из последовательно сослиненнь х входного модулятора, фильтра, например, нижних частот и выходного модулятора, а также генератор управляющих сигналов, подключенный к опорным входам модуляторов, 5 отличающийся тем, что, с целью расширения динамического диапаэсна, в него введены последовательно соединенные дополнительный сумматор и дифференциальный усилитель, в каждом канале между выходом фильтра и соответствующим входом дополнительного сумматора включены последовательно инвертирующий усилитель и дополнительный выходной модулятор, при этом выход сумматора подключен к другому входу дифференциального усилителя, а дополнительные выходы генератора управляющих сигналов подключены к соответствующим опорным входам дополнительных выходных модуляторов.

Источники информации, принятые во внимание при экспертизе

l. Патент: Великобритании и 1278545, кл. Н 3 V, опублик. 1972 (прототип).
