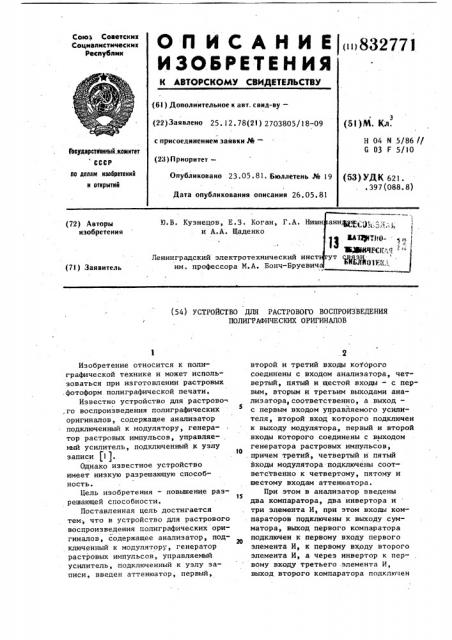

ОП ИСАНИЕ

ИЗОВезЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 83277) Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву— (22) Заявлено 25. 12. 78(21) 2703805/18-09 (5! )М. Кл .

Н 04 N 5/86 //

G 03 F 5/10 с присоединением заявки K—

Гооудорстеенный.комитет

СССР (23) Приоритет—

Опубликовано 23.05.81, Бюллетень J% 19

Дата опубликования описания 26.05. 81 но делам изобретений и отнрмтнй (53) УДК 621. .397(088.8) !

4iKLд!1,„"-;:1;;,„

aA Tef ТИО- а, ЗЦЮИИИК ",Я

ИЬЛ01И..

Ю.В. Кузнецов, Е.3, Коган, Г.А. Ниш и А.А. Щаденко (72) Авторы изобретения

Ленинградский электротехнический инст им. профессора И.А. Бонч-Бруевич (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАСТРОВОГО ВОСПРОИЗВЕДЕНИЯ

ПОЛИГРАФИЧЕСКИХ ОРИГИНАЛОВ

Изобретение относится к палиграфической технике и может использоваться при изготовлении растровых .фотоформ.полиграфической печати.

Известно устройство для растрово-. .го воспроизведения полиграфических оригиналов, содержащее анализатор подключенный к модулятору, генератор растровых импульсов, управляе-, мый усилитель, подключенный к узлу записи (1 1.

Однако известное устройство имеет низкую разрешающую способность.

Цель изобретения — повышение разрешающей способности.

Поставленная цель достигается тем; что в устройство для растрового воспроизведения полиграфических оригиналов, содержащее анализатор, подключенный к модулятору, генератор растровых импульсов, управляемый усилитель, -подключенный к узлу записи, введен аттенюатор, первый, второй и третий входы которого соединены с входом анализатора, четвертый, пятый и щестой входы — с первым, вторым и третьим выходами ана5 лизатора соответственно а,выход— в t с первым входом управляемого усилителя, второй вход которого подключен к выходу модулятора, первый и второй входы которого соединены с выходом генератора растровых импульсов, 10 .причем третий, четвертый и пятый входы модулятора подключены соответственно к четвертому, пятому и шестому входам аттенюатора.

При этом в анализатор введены два компаратора, два инвертора и три элемента И, при этом входы компараторов падключены к выходу сумматора, выход первого компаратора подключен к первому входу первого элемента И, к первому входу второго элемента И, а через инвертор к первому входу третьего .элемента И, выход второго компаратора подключен

832771 4 тьего элемента И, является четвертым входом модулятора, третий вход второго элемента И является пятым входом модулятора.

На чертеже представлена структурная электрическая схема предлагаемо-. го устройства.

Устройство для растроврго воспроизведения полиграфических оригинал лов содержит генератор 1 растровых

50

55 к второму входу первого элемента И а через второй инвертор к второму входу второго элемента И и к второму входу третьего элемента И, причем выход первого элемента И является первым выходом анализатора, выход второго элемента И является вторым выходом анализатора, выход третьего элемента И является третьим выходом анализатора.

Кроме того, аттенюатор содержит два делителя и три ключа, при этом выход первого делителя соединен с первым входом первого ключа, выход второго делителя соединен с первым входом второго ключа, причем вход первого делителя является первым входом аттенюатора, вход второго делителя — вторым входом аттенюатора, первый вход третьего ключа является третьим входом аттенюатора, второй вход первого ключа — четвертым входом аттенюатора, второй вход второго ключа — пятым входом аттенюатора, второй вход третьего ключа — шестым входом аттенюатора, а выходы трех ключей .объединены и являются выходом аттенюатора.

При этом модулятор содержит делитель частоты, два триггера, два инвертора, четыре элемента И и один элемент ИЛИ, при этом вход делителя частоты подключен к входу первого триггера, выход которого соединен с первым входом первого элемента И, с первым входом второго элемента И, а через первый инвертор — с первым

t входом третьего элемента И, выход делителя частоты подключен к входу второго триггера, выход которого соелинен с вторым входом второго элемента И, с вторым входом третьего элемента И, а через второй инверторс вторым входом первого элемента И, выходы четырех элементов И подключены к соответствующим входам элемента ИЛИ, выход которого является выходом модулятора, причем первый вход четвертого элемента И, соединенный с третьим входом первого элемента И и с третьим входом третьего элемента И, является первым входом модулятора, вход делителя частоты является вторым входом модулятора, второй вход четвертого элемента И является третьим входом модулятора, четвертый вход первого элемента И> соединенный с четвертым входом тре15

35 импульсов, анализатор 2, состоящий из первого, второго и третьего элементов И 3, 4 и 5, соответственно, первого и второго компараторов 6 и 7, соответственно, селектора 8 полярности, инвертируемого повторителя

9 напряжения, первого и второго инверторов 10 и 11. соответственно, сумматора 12 и дифференцирующего каскада 13, узел 14 записи, состоящий из электроннолучевой трубки (ЭЛТ) 15, пишущего объектива 16 подвижной каретки 17, связанной с ходовым винтом 18, вращающегося цилиндра 19 с закрепленным на нем фотоматериалом 20, управляемый аттенюатор 21, состоящий из первого, второго и третьего ключей 22, 23 и

24, соответственно, первого и второго делителей 25 и 2б,соответственно, частотный модулятор 27, состоящий из делителя 28 частоты, первого и второго инвертора 29 и 30, соответственно, первого, второго, третьего и четвертого. элементов И 31, 32, 33 и 34„соответственно, элемента ИЛИ 35 и первого и второго триггера 36 и

37> соответственно, управляемый усилитель 38. Кроме того, на схеме показан источник 39 видеосигнала.

Устройство работает следующим образом, Видеосигнал от источника 39 поступает на анализатор 2 и на управляемый аттенюатор 21. В дифференцирующем каскаде 13 анализатора 2 видеосигнал дифференцируется, а затем разделяется по знаку в селекторе

8 полярности. Сигнал одного знака поступает на сумматор 12 через инвертируемый повторитель 9 напряжения, а другого — непосредственно.

Сигнал на выходе сумматора 12 можно интерпретировать как абсолютную величину временной производной видеосигнала или как информацию о высокочастотных составляющих спектра последнего. В отсутствие таких со832771 ставляющих т.е. при сканировании полей ровного или слабо изменяющегося тона, сигнал на выходе сумматора

12 оказывается ниже порогов срабатывания компараторов 6 и 7, и напряжения на их выходах равны логическому

II ll

1 нулю . В данном случае срабатывает третий элемент И 5, на выходе которого появляется уровень напряжения, соответствующий логической "единице". 10

Открывается третий ключ 24 управляемого аттенюатора 21 и видеосигнал поступает без ослабления от источника на ЭЛТ узла 14 записи, где управляет площадью сечения электронного лу- 15 ча. Указанное сечение отображается на экране трубки в виде светового пятна, служащего изображением растровой точки, В то же время сиг- . и п нал 1 поступает и на один из вхо-, 20 дов второго элемента И 32 частотного модулятора 27. На другой вход этого элемента И подается опорная частота генератора 1, поделенная на два первым триггером 36. На третий вход элемента И 32 подается поделенная на два вторым триггером 37 частота строк. Частота строк равна числу обо" ротов цилиндра в с и получается делением опорной частоты генератора 1 в делителе 28 частоты в необходимое число раз. С выхода второго элемента И 32 импульсный сигнал через элемент ИЛИ 35 поступает в узел

14 записи, где прерывает электронный пучок ЭЛТ 15. Световое пятно — изображение растровой точки, объективом проецируется на фотоматериал 20, закрепленный на вращающемся цилиндре

19, Развертка изображения осуществля- 40 ется вращением цилиндра 19 и перемещением подвижной каретки 17 вдоль его образующей с помощью ходового винта

18. Скорость перемещения подвижной каретки 17 устанавливается таким 45 образом, чтобы последняя за время одного оборота цилиндра проходила ! вдоль его образующей расстояние, равное расстоянию между соседними по строке растровыми точками, при 50 частоте экспонирования, равной частоте f генератора 1.

Экспонируемые точки располагаются вдоль строк развертки с частотой, соответствующей половине опорной, само экспонирование осуществляется через одну строку, т,е. либо на четных, либо на нечетных оборотах цилиндра.

Частота разложения иэображения на растровые элементы в данном случае, как будет показано далее, минимальна и может быть равна, например 25 лин/см, т.е. линиатуре газетных иллюстраций в высокой печати. Повышение линиатуры по всему полю изображения при неизменной технологии неизбежно ведет к сокращению интервала оптических плотностей и соответственно снижению контраста.

Частоту разложения увеличивают лишь на границах деталей и контурах изображения, которым при сканировании соответствует наличие высокочастотных составляющих в видеосигнале. При появлении в видеосигнале выскочастотных составляющих, соответствующих мелким деталям и контурам среднего контраста, уровень напряжения на выходе сумматора 12 оказывается достаточным для срабаты-. вания первого компаратора 6 и на его выходе появляется сигнал "1". Этому состоянию первого компаратора 6, благодаря наличию второго инвертора

11, соответствует срабатывание второго элемента И 4, на выходе которого появляется сигнал "1". Этот сигнал открывает второй ключ 23,и видеосигнал источника поступает на узел записи, лишь пройдя второй делитель

26. Ослабление сигнала в этом случае необходимо для компенсации увеличения интегральной площади растровых точек, имеющее здесь место вслед» ствче увеличения частоты их установки. Это увеличение осуществляется частотным модулятором 27 при поступлении на его элементы И 33 и 31 управляющего сигнала "1". Сигнал генератора подается на третий элемент

И 33 непосредственно и через первый триггер 36 и первый инвертор 29 ° На первый элемент И 31 сигнал генератора 1 подается непосредственно и через первый триггер 36. Сигнал строчной частоты, деленной на два, с выхода второго триггера 37 поступа- ет на третий элемент И 33 непосредственно, а через второй инвертор

30 — на первый элемент И 31, в результате чего элементы И 33, 31 включаются поочередно с частотой, в два .ваза меньшей частоты строк. С выхо7 83 дов элементов И 33, 31 импульсные сигналы поступают на элемент ИЛИ 35, на выходе которого образуется сигнал, состоящий из серий импульсов, фазы которых в соседних сериях отличаются на половину периода следования импульсов. При подаче на ЭЛТ

15 указанной импульсной последовательности записываемая на фотоматериале 20 растровая структура оказывается повернутой к линии разОвертки под углом 45 и имеет линиатуру, в 2 большую, чем в рассмот ренном ранее случае отсутствия высокочастотных составляющих в видеосигнале.

При наличии в спектре видеосигнала высокочастотных составляющих„ соответствуюших, например, мелким деталям и контурам полного контраста (черно-белым переходам), уровень напряжения на выходе сумматора 12 оказывается достаточным для срабатывания компараторов 6 и 7. Сигналы "1" на их выходах заставляют сработать первый элемент И 3, и на его

11 tt выходе также появляется сигнал 1

Этот сигнал поступает на один из входов четвертого элемента И 3 4, на другой вход которого подается импульсный сигнал с г енер атора l . С выхода четвертого элемента И . 34 импульсный сигнал поступает в узел

1 4 записи . Запись изображения о существля ет ся при этом в каждой строке, и линиатура изображения удв аивается, а количество растровых точек увеличивается в 4 раза . Для поддержания соответствия их интег. ральной площади оптической плотности воспроизводимой в этот момент детали, видеосигнал, управляющий величиной точек, ослабляется в управляемом аттенюаторе 2 l сильнее, чем в предыдущем случае . Поэтому появлению сигнала " 1 " на выходе анализатора соответствует . включение первого ключа 2 2 управляемого ат тенюатора 2 1, и видеосигнал поступает на узел записи через делитель 2 5 .

Рейли з ация такой схемы подразумев ае т использование видеосигнала, обладающего информационной из быточ- . ност ью по отношению к видео сигналу, используемому в известном устройстве . Такой сигнал может быть по.лучен, например, путем сканирования

2771 8

55

45 оригинала с удвоенной по отношению к используемой обычно плотностью линий развертки и применением вдвое меньшей анализирующей апертуры, Двухкратное увеличение полосы пропускания видеотракта в электрических

Репродуцирующих системах, в противоположность телевизионным и фототелеграфным, не вызывает принципиальных возражений. .Разрешающая способность предлагаемого устройства является динамическим параметром, изменяющимся в зависимости рт информационного содержания воспроизводимых участков оригинала. Применительно к газетным иллюстрациям высокой печати она может изменяться от 25 до 50 лин/см.

В то же время интервал оптических плотностей и контраст репродукции остаются на прежнем уровне, а минимальные размеры печатного и пробельного элементов не выходят за рамки, присущие данной технологии.

С помощью предлагаемого устройства всегда может быть решена обратная задача, а именно увеличение контраста репродукции при сохранении ее четкости. В этом случае, применительно к той же технологии, линиатура 25 лин/см может быть принята за максимальную частоту разложения, а протяженные однотоновые поля оригинала могут воспроизводиться с линиатурой 12,5 лин/мм.

Интервал оптических плотностей при такой низкой линиатуре значительно выше за счет увеличения перепада площадей растровых элементов.

- 11овышение разрешающей способности воспроизведения, достигаемое в предлагаемом устройстве, позволяет повысить информационную емкость, иллюстраций, их четкость, яляющуюся одним из важнейших показателей качества иэображения.

Формула изобретения

1. Устройство для растрового воспроизведения полиграфических оригиналов, содержащее анализатор, подключенный к модулятору, генератор растровых импульсов, управляемый усилитель, подключенный к узлу записи, о т л и ч а ю щ е е с я тем, что, с целью повышения разреша9 8 ющей способности, введен аттенюатор, первый, второй и третий входы которо-, го соединены с входом анализатора, четвертый, пятый и шестой входы — с первым, вторым и третьим выходами анализатора, соответственно, а выход — с первым входом управляемого усилителя, второй вход которого подключен к выходу модулятора, первый и второй входы которого соединены с выходом генератора растровых импульсов, причем третий, четвертый и пятый входы модулятора подключены соответственно к четвертому, пятому и шестому входам аттенюатора.

2. Устройство по и. !, о т л и— ч а ю щ е е с я тем, что в анализатор введены два компаратора, два инвертора и три элемента И, при этом в:соды компараторов подключены к выходу сумматора, выход первого компаратора подключен к первому . входу первого элемента И, к первому входу второго элемента И, а через первый инвертор к первому входу третьего элемента И, выход второго .компаратора подключен к второму входу первого элемента И, а через второй инвертор к второму входу второго элемента И и к второму входу третьего элемента И, причем выход первого элемента И является первым выходом анализатора, выход второго элемента И является вторым выходом анализатора, выход третьего элемента И является третьим выходом анализатора.

3. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что аттенюатор содержит два делителя и три ключа, при этом выход первого делителя соединен с первым входом первого ключа, выход второго делителя соединен с первым входом второго ключа, причем вход первого делителя является первым входом аттенюатора, вход второго делителя — второ"

Йо ключа, причем вход первого дели.теля является первым входом аттеню атора, вход второго делителя — вто32771 10 рым входом аттенаатора, первый вход третьего ключа явля тся третьим входом аттенюатора, второй вход первого ключа - четвертым входом аттенюатора, второй вход второго ключа — пятым входом аттенюатора, второй вход третьего ключа — шестым входом аттенюатора, а выходы трех ключей объединены и являются выходом аттенюатора.

4. Устройство по п. 1., о т— л и ч а ю щ е е с я тем, что моду.„пятор содержит делитель частоты, два триггера, два инвертора, четыре элемента И и один элемент ИЛИ, при этом вход делителя частоты подключен к входу первого триггера, выход которого соединен с первым входом первого элемента И, с первым входом второго элемента И, а через первый инвертор — с первым входом третьего элемента И, выход делителя частоты подключен к входу второго триггера, выход которого соединен с вторым входом второго элемента И, с вторым входом третьего элемента И, а через второй инвертор — с вторым входом первого элемента И, выходы четырех элементов И подключены к соответствующим входам элемента ИЛИ, выход которого является выходом модулятора, причем первый вход четвертого элемента И, соединенный с третьим входом первого элемента

И и,с третьим входом третьего элемента И, является первым входом модулятора, вход делителя частоты является вторым входом модулятора, второй вход четвертого элемента И является третьим входом модулятора, четвертый вход первого элемента И, соединенный с четвертым входом третьего элемента И, является четвертым входом модулятора, третий

4g вход второго элемента И является пятым входом модулятора.

Источники информации, принятые Во внимание при экспертизе

1. Авторское свидетельство СССР

gp У 538328, кл. G 03 F 5/IO, 3.06.74 (протОтип), 832771
