Способ упрочения стальных и чугунных деталей

Способ упрочения стальных и чугунных деталей

Иллюстрации

Показать все

Реферат

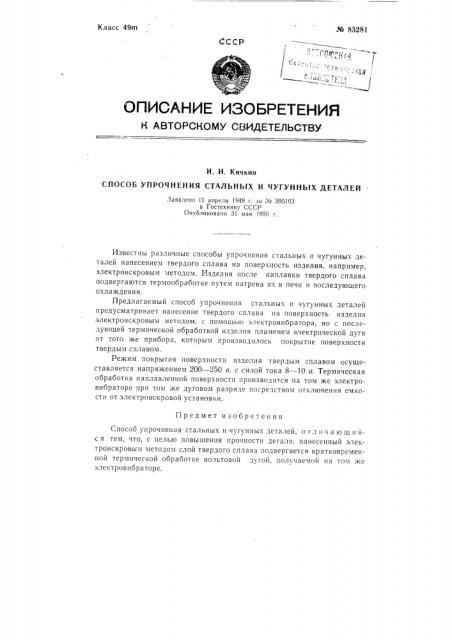

№ 83281

Класс 49m

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. И. Кичкин

СПОСОБ УПРОЧНЕНИЯ СТАЛЬНЫХ И ЧУГУННЫХ ДЕТАЛЕЙ

Заявлено 1 1 апреля 1949 г. аа ¹ 395103 в Гостехнику СССР

Опубликовано 31 чая 1950 г.

Известны различные способы упрочнения стальных и чугунных деталей нанесением твердого сплава на поверхность изделия, например, электроискровым методом. Изделия после наплавки твердого сплава подвергаются термообработке путем нагрева их в печи и последующего охлаждения.

Предлагаемый способ упрочнения стальных и чугунных деталей предусматривает нанесение твердого сплава на поверхность изделия электроискровым методом, с помощью электровибратора, но с последующей термической обработкой изделия пламенем электрической дуги от того же прибора, которым производилось покрытие поверхности твердым сплавом.

Режим покрытия поверхности изделия твердым сплавом осущеставляется напряжением 200 — 250 в, с силой тока 8 — 10 а. Термическая обработка наплавленной поверхности производится на том же электровибраторе при том же дуговом разряде посредством отключения емкости от электроискровой установки.

Предмет изобретения

Способ упрочнения стальных и чугунных деталей, о т л ii ч а ю щ и йся тем, что, с целью повышения прочности детали, нанесенный электроискровым методом слой твердого сплава подвергается кратковременной термической обработке вольтовой дугой, получаемой на том же электровибраторе.
