Способ термической обработки изделий из углеродистой стали

Способ термической обработки изделий из углеродистой стали

Иллюстрации

Показать все

Реферат

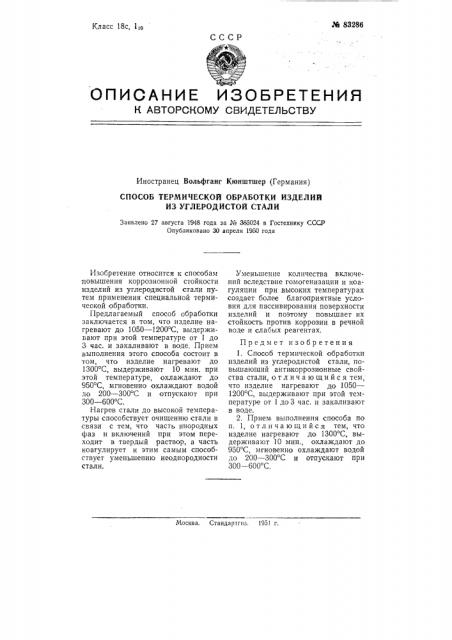

М 83286

Класс 18с, 11о

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Иностранец Вольфганг Кюнштшер (Германия) СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ИЗДЕЛИЙ

ИЗ УГЛЕРОДИСТОИ СТАЛИ

Заявлено 27 августа 1948 года за Иа 385024 в Гостехнику СССР

Опубликовано 30 апреля 1950 года

Москва. Стандартгиз. 1981 г.

Изобретение относится к способам повышения коррозионной стойкости изделий из углеродистой стали путем применения специальной термической обработки.

Предлагаемый способ обработки заключается в том, что изделие нагревают до 1050 — 1200 С, выдерживают при этой температуре от 1 до

3 час. и закаливают в воде. Прием: выполнения этого способа состоит в том, что изделие нагревают до

1300 С, выдерживают 10 мин. при этой температуре, охлаждают до

950 С, мгновенно охлаждают водой до 200 — 300 С и отпускают при

300 †6 С.

Нагрев стали до высокой температуры способствует очищению стали в связи с тем, что часть инородных фаз и включений при этом переходит в твердый раствор, а часть коагулирует и этим самым способствует уменьшению неоднородности стали.

Уменьшение количества включений вследствие гомогенизации и коагуляции при высоких температурах создает более благоприятные условия для пассивирования поверхности изделий и поэтому повышает их стойкость против коррозии в речной воде и сласых реагентах.

Предмет изобретения

1. Способ термической обработки изделий из углеродистой стали, повышающий антикоррозионные свойства стали, о тл и ч а ю щи и с я тем, что изделие нагревают до 1050—

1200 С, выдерживают при этой температуре от 1 до 3 час. и закаливают в воде.

2. Прием, выполнения способа по и. 1, о т л и ч а ю щ и и ся тем, что изделие нагревают до 1300 С, выдерживают 10 мин., охлаждают до

950 С, мгновенно охлаждают водой до 200 — 300 С и отпускают при

300 †6 С.
