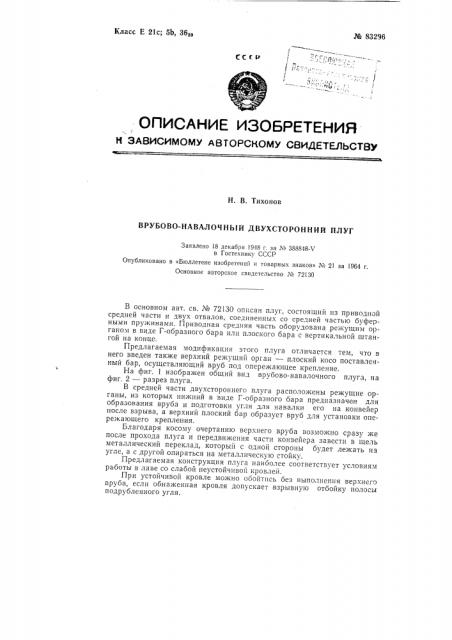

№ 83296
Класс Е 21с; 50, 36тв сСС с.Р
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
H. В. Тихонов
ВРУБОВО-НАВАЛОЧНЫЙ ДВУХСТОРОННИЙ ПЛУГ
Заявлено 18 декабря 1948 г. за № 388848-\ в Гостехник СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» Л 21 за 1964 г.
Основное авторское свидетельство ¹ 72130
В основном авт. св. № 72130 описан плуг, состоящий из приводной средней части и двух отвалов, соединенных со средней частью буферными пружинами. Приводная средняя часть оборудована режущим органом в виде Г-образного бара или плоского бара с вертикальной штангой на конце;
Предлагаемая модификация этого плуга отличается тем, что в него введен также верхний режущий орган — плоский косо поставленный бар, осущствляющий вруб под опережающее крепление.
На фиг. 1 изображен общий вид врубово-навалочного плуга, на фиг. 2 — разрез плуга.
В средней части двухстороннего плуга расположены режущие органы, из которых нижний в виде Г-образного бара предназначен для образования вруба и подготовки угля для навалки его на конвейер после взрыва, а верхний плоский бар образует вруб для установки опережающего крепления.
Благодаря косому очертанию верхнего вруба возможно сразу же после прохода плуга и передвижения части конвейера завести в щель металлический переклад, который с одной стороны будет лежать на утле, а с друтой опираться на металлическую стойку.
Предлагаемая конструкция плуга наиболее соответствует условиям работы в лаве со слабой неустойчивой кровлей.
При устойчивой кровле можно обойтись без выполнения верхнего вруба, если обнаженная кровля допускает взрывную отбойку полосы подрубленного угля. № 83296
Предмет изобретения
Врубово-навалочный двухсторонний плуг по авт. св. № 72130, отл и ч а ю шийся тем, что, с целью осуществления вруба под опережающее крепление, он снабжен прямым наклонно расположенным баром.
/1 ф: 1 бб б
22
Домчат
Фиг 2
