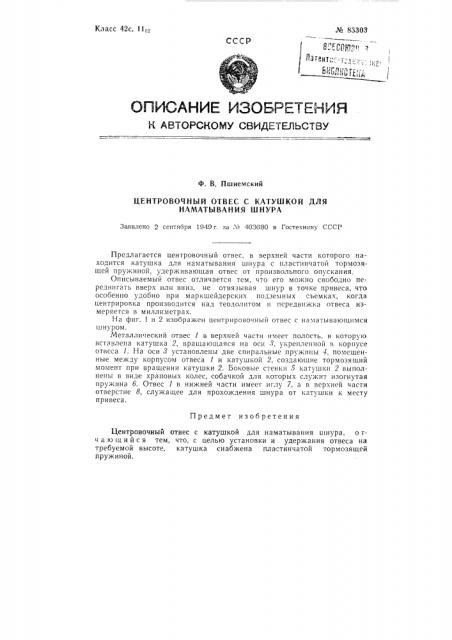

ЦЕНТРОВОЧНЫЙ ОТВЕС С КАТУШКОЙ ДЛЯ

НАМАТЫВАНИЯ ШНУРА

Заявлено 2 сентября 1949 г. за X 403680 в Гостехннку СССР

Предлагается центровочный отвес, в верхней части которого находится катушка для наматывания шнура с пластинчатой тормозящей пружиной, удерживающая отвес от произвольного опускания.

Описываемый отвес отличается тем, что его можно свободно передвигать вверх или вниз, не отвязывая шнур в точке привеса, что особенно удобно при маркшейдерских подземных съемках, когда центрировка производится над теодолитом и передвижка отвеса измеряется в миллиметрах.

На фиг. 1 и 2 изображен центрировочный отвес с наматывающимся шнуром.

Металлический отвес 1 в верхней части имеет полость. в которую вставлена катушка 2, вращающаяся на оси 8, укрепленной в корпусе отвеса 1. На оси 8 установлены две спиральные пружины 1, помещенные между корпусом отвеса 1 и катушкой 2, создающие тормозящий момент при вращении катушки 2. Боковые стенки 5 катушки 2 выполнены в виде храповых колес, собачкой для которых служит изогнутая пружина б. Отвес 1 в нижней части имеет иглу 7, а в верхней части отверстие 8, служащее для прохождения шнура от «атушки к месту привеса.

Предмет изобретения

Центровочный отвес с катушкой для наматывания шнура, о тч а ю шийся тем, что, с целью установки и удержания отвеса на требуемой высоте, катушка снабжена пластинчатой тормозящей пружиной.
