Союз Советски к
Социаиистическик
Республик

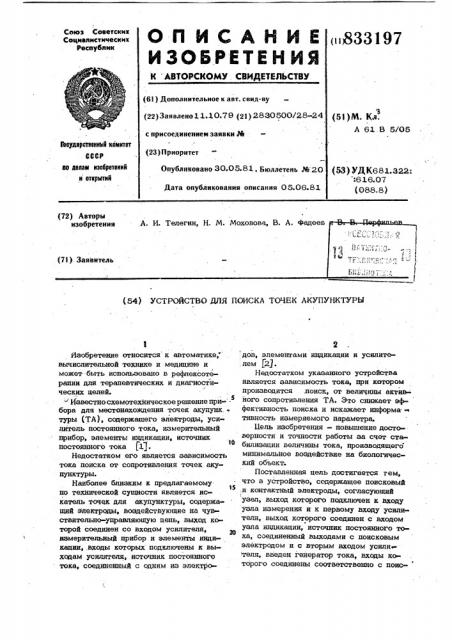

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< 633197 (61) Дополнительное к авт. свнд-ву (22) Заявлено 1 1. 1 0.79 (2) ) 2830500/28-24 с присоединением заявки РЙ (51)М. Кл.
А 61.В 5/05
5ЪаударатеенныВ кюмнтет
СССР ао лелем неабретеннй а юткрытнй (23) Приоритет
Опубликовано 30.05.81. Бюллетень Ж20 (53у УДК681.322: :6 16.07 (088.8) Дата опубликования описания 05.06.81 (72) Авторы (54) УСТРОЙСТВО ДЛЯ ПОИСКА ТОЧЕК АКУПУНКТУРЫ
Изобретение относится к автоматике," вычислительной технике и медицине и может быть использовано в рефлексотерапии для терапевтических и диагностических целей. . 5 Известно схемотехническое решение при- бора для местонахождения точек акупунк. туры (TA), содержащего электроды, усилитель постоянного тока, измерительный прибор, элементы индикации, источник постоянного тока 1 J. тО
Недостатком его является зависимость тока поиска от сопротивления точек акупунктуры.
Наиболее близким к предлагаемому
15 по технической сущности является ис» катель точек для акупунктуры, содержащий электроды, воздействующие на чувствительно-управляющую цепь, выход которой соединен со входом усилителя, измерительный прибор и элементы индикапии, входы которых подключены к выходам усилителя, источник постоянного тока, соединенный с одним из электро2 дов, элементами индикации и усилителем j2).
Недостатком указанного устройства является зависимость тока, при котором производится .поиск, от величины актив- ного сопротивления ТА. Это снижает эффективность поиска и искажает информативность измеряемого параметра, Цель изобретения — повышение достоверности и точности работы за счет стабилизации величины тока, производящего минимальное воздействие на биологический объект.
Поставленная цель достигается тем, что в устройство, содержащее поисковый и контактный электроды, согласующий узел, выход которого подключен к входу узла измерения и к первому входу усили» тели, выход которого соединен с входом узла индикации, источник постоянного тока, соединенный выходами с поисковым электродом и с вторым входом усили теля, введен генератор тока, входы которого соединены соответственно с цоис833197 4 можность использования устройства для диагностики заболеваний различных- органов. ковым и контактным электродами, а выход — подключен к входу согласующего узла.
На чертеже представлена схема устройства.
Устройство содержит поисковый электрод 1, контактный электрод 2, генератор 3 тока,. согласующий узел 4, усилитель 5, узел 6 измерения, узел 7 индика ции, истОчник 8 постОяннОГО TQKG. gp
Устройство работает следующим образом.
Биологический объект с закрепленным на участке его поверхности электродом
2 подсоединяют электродом 1 к электрической цепи, образованной генератором
3 тока, согласующим узлом 4, усилителем 5, узлом 6 измерения, узлом 7 индикации, источником 8 постоянного тока.
При нахождении ТА по повышенной прово- zp димости элементы индикации узла 7 выдают световой и звуковой сигналы и одновременно значение измеряемого параметра определяется по показаниям измерительного прибора узла 6. При этом во 2s всем динамическом диапазоне измерений сопротивлений ТА генератор 3 тока обеспечивает стабилизацию и минимизацию протекающего через TA тока.
Использование устройства позволяет 30 определять местонахождение ТА и измерять ее активное сопротивление при минимальном с;абилиэированном значении тока, что увеличивает достоверность поиска. ТА при минимальном воздействии на биологический объект. Это дает воз-. формула изобретения
Устройство для поиска точек акупунктуры содержащее поисковый и контактный электроды. согласующий узел, выход которого подключен к входу узла измерения и к первому входу усилителя, выход которого соединен с входом узла индикации, источник постоянного тока, соединенный выходами с поисковым электродом и с вторым входом усилителя, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности и точ« ности работы за счец стабилизации величины тока, производящего минимальное воздействие на биологический объект, в него введен генератор тока, входы которого соединены соответственно с поисковым и контактным электродами, а . выход - подключен к входу согласующего узла
Источники информации, принятые во внимание при экспертизе
1. Аблеков В. К.;Зубков П. И. и др.
Приборы дЛЯ определения местоположения активных точек, диагностики их состояния и терапии. Электронная промышленность, 1976, М 4,:с. 55-56.
2. Патент США М 4016870; кл. 128 21 С, опублик. 1977 (прототип).
833197
Составитель А. Жеренов, Редактор Н. Кешеля Техред Л.Пекарь Корректор Q, Билак
