Стекло

Стекло

Иллюстрации

Показать все

Реферат

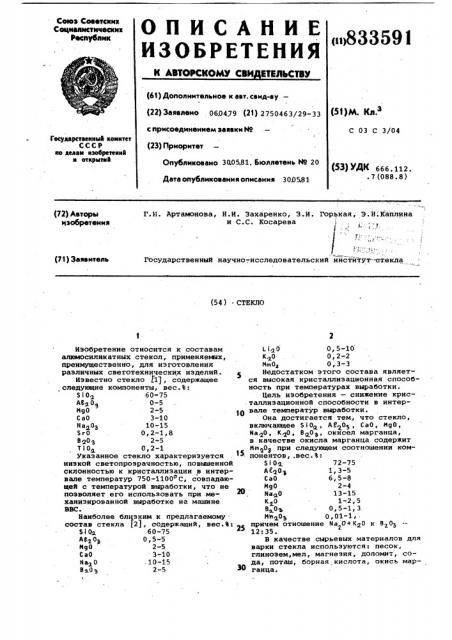

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТВЛЬСТВУ

Сеюз Советских

Социалистических

Ресвублик

1 о1>833591 (61) Дополнительное к авт. саид-ву— (22) Заявлено 060479 (21) 2750463/29-33 51 М К„з с присоединением заявки Йо (23) С 03 С 3/04

Государственный квинтет

СССР

Ilo девам нзобретеннй н открытнй

Приоритет

Опубликовано 300581. Бюллетень ЙЯ 20 (5З) НЖ 666. 112.

° 7 (088.8) Дата опубликования описания 300581

Г.И. Артамонова, Н.И. Захаренко, З.И. Горькая, Э.Н. Каплина и С.С. Косарева ,с

Г (72) Авторы изобретения --с ---.,»

Государственный научно-,исследовательский институт- -стекла (71) Заявитель (54 ) СТЕКЛО

Изобретение относится к составам алюмосиликатных стекол, применяемых, преимущественно, для изготовления различных светотехнических изделий.

Известно стекло f1), содержащее следующие компоненты, вес.Ъ:

Si02 60-75

АЕ>О 0-5

MgO 2-5

СаО 3-10 и а20З 10-15

SrO 0,2-1,8 в о е 2-5 т о 0,2-1 укаэанное стекло характеризуется низкой светопрозрачностью, повышенной склонностью к кристаллизации в интервале температур 750-1100 С, совпадающей с температурой выработки, что не позволяет его использовать при механизированной выработке на машине

BBC.

Наиболее близким к предлагаемомусостав стекла (2), содержащий, вес.Ф:

Ы02 60-75

АЕ20 0,5-5

NgO 2-5

СаО 3-.10 м о .10-15 в.о 2-5 I

L igO О, 5-10 к. о 0,2-2

MnOä 0,3-3

Недостатком этого состава является высокая крнсталлизационная способность при температурах выработки.

Цель изобретения — снижение кристаллизационной способности в интер10 вале температур выработки.

Она достигается тем, что стекло, включающее Si02, А8<0, Сао, Нцо, ма о, К20, В ОЕ, окисел марганца, в качестве окисла марганца содержит йийо> при следующем соотношении компонентов, .вес.Ъ:

SiO2 72-75

М2ОЗ 1, 3-5

СаО 6,-5-8

NgO 2-4

Nacho 13-15 к о 1-2,5 в оь 0 5-1,3

Mh20@ 001 1 ф

25 причем отношение йа20+ К20 к В203—

12:35.

В качестве сырьевых материалов для варки стекла используются: песок, глинозем,мел, магнезия, доломит, сода, поташ, борная кислота, окись марганца.

833591

Стекло может широко использоваться для изготовления различных видов светотехнических изделий ручным и механизированным способами. улучшение светотехнических свойств расширя5 ет ассортимент выпускаемых изделий.

Табли,ца 1

Si 02

АВ

Сао

72,0

4,73

73,0

72,0

1,50

6,5

3 5

14,3

1,3

0,5

74,0

1,3

7,49

6,5

6,5

Mg0

13,6

13

1,0

0,7

1,0

0,5

0,01

0,5

0,07

0,5

830

820

850

830

Общее светопропускание, Ъ

Температура варки, С о

Температура выработки, С

1490

920

1490

1490

920

1490

920

920

Табли

450

500

600

650

750

800

850

900

950

1100

П р и м е ч а н и е . "+" — наблюдается выделение кристаллов; — кристаллы отсутствуют.

В табл. 1 показаны составы стекол и их свойства.

В табл. 2 приведена температура кристаллизации стекол предлагаемых и известного составов. йа о к о в,о и И20Ъ

Верхняя температура криста3Иизации, С

850

1490

920

1,47

7,0

2,65

13,0

2,5

1,25

0i03

833591

Формула изобретения

72-75

1,3-5

6,5-8

Составитель С. Белобокова

Техред М. Голинка Корректор В., Бутяга

Редактор Е. Спиридонова

Заказ 3912/21

Тирам 520 Подписное

ВНИИПИ ГосударственногО комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Стекло, включающее 510, АВ О, СаО, HgO, Ма О, К О, В О, окисел марганца, о т л и ч а ю щ е е с я тем, что, с целью снижения кристаллизационной способности в интервале температур выработки, оно в качестве окисла марганца содержит Mh O при следующем соотношении компонентов, вес.Ъ:

Si0

at О

СаО

Hg0 2-4

Ма 40 13-15 к о 1-2,5

ВйО 0,5-1,3.

Мюч ОВ 0,01-1 причем отношение Ма О+К О к В О равно 12:35.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

В 313791, кл. С 03 С 3114,1970.

2. Авторское свидетельство СССР М 590271, кл. С 03 С 3/04, 1975.
