Глазурь

Глазурь

Иллюстрации

Показать все

Реферат

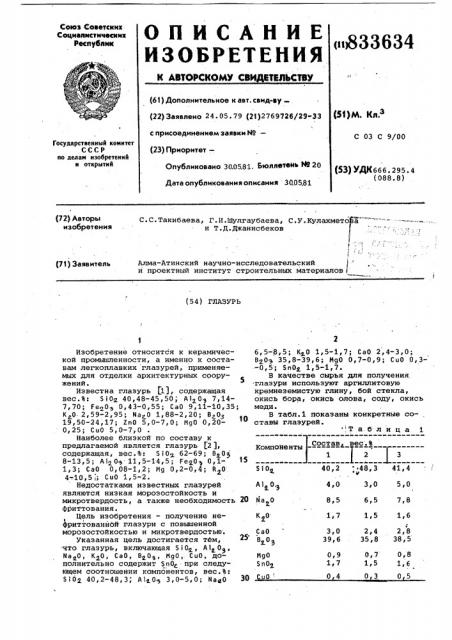

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 24 ° 05 ° 79 (21)2769726/29-33

Союз Советских

Социалистических

Республик оп833634 (51)М. Кл З с присоединением заявки Нов (? 3) Приоритет—

С 03 С 9/00

Государственный комитет

СССР ио делам изобретеиий и открытий

Опубликовано 30.0581. Бюллетень М 20

Дата опубликования описания 30.0581 (53) УДК666 ° 295. 4 (088.8) (72) Авторы изобретения

С.С.Такибаева, Г.И.Шулгаубаева, С.У.Кулахметофа и Т.Д.Джанисбеков

Алма-Атинский научно-исследовательский и проектный институт строительных материалов 1 (71) Заявитель (54) ГЛАЗУРЬ

,Таблица 1

Составл. вес.в

41 4 . (", 48,3

40,2

Si0<

4,0 3 0

5,0 а1 О

Иа О

6,5

8,5

7 8

1,6

1,7

1,5

2,8

38,5

2,4

35,8

3,0

39,6

СаО

В О

0,8

1,6

0 5

0,7

1 5

0,9

1,7

Mg0

S"01

С О

0 3

О 4

Изобретение относится к керамической промышленности, а именно к составам легкоплавких глазурей, применяемых для отделки архитектурных сооружений.

Известна глазурь j1) содержащая вес.Ъ: S10 40,48-45,50; А1 0з 7,147,70; Fe O 0,43-0,55; СаО 9,11-10,35;

К О- 2,59-2,95; йаеО 1,88-2,20; В О

19,50-24,17; ZnO 5,0-7,0; Mg0 0,200,25; Си0 5,0-7,0

Наиболее близкой по составу к предлагаемой является глазурь 12 ), содержащая, вес.Ъ: S10 62-69; В Оя

8" 13, 5; A lg Ое 11, 5-14, 5; ГедО О, 11,3; СаО 00812; Mg; R20.

4-.10,5 j; Cu0 1,5-2.

Недостатками известных глазурей являются низкая морозостойкость и микротвердость, а также необходимость 20 фриттования.

Цель изобретения — получение не1 фриттованнбй глазури с повышенной морозостойкостью и микротвердостью. указанная цель достигается тбм, что глазурь, включающая SiО, Ai О, Ма О, К О, СаО, В ОЗ, Mg0,. Си0, дОполнительно содержит SnOz при следующем соотношении компонентов, вес.Ъ:

S 1 02 40,2-48,3 А1е Оз 3,0-5,0; йааО

6,5-8,5; КяО 1,5-1,7; СаО 2,4-3,0;

В Оз 35,8-39,6; MgO 0,7-0,9; Си0 0,3-0 5; Sn0g 1,5-1 7 °

В качестве сырья для получения глазури используют аргиллитовую кремнеземнстую глину, бой стекла, окись бора, окись олова, соду, окись меди.

В табл.1 показаны конкретные со-, ставы глазурей.

833634

Таблица 2

Состав

Свойства

Предлагаемый Известный

1 2 3

Температура обжига . 900 950

950 850-900

Морозо.стойкость, циклы 85 83

81 15

Микро твердость, кг/мм 579 556

547 529

Формула изобретения

Составитель Л.Кашеварова

Редактор Е.Спиридонова Техред N. Коштура КорректорЕ.Рошко

Заказ 3914/23 Тираж 520 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная,4

Технология приготовления глазури следующая.

Предварительно размалывают глину и бой стекла до остатка на сите

10000 отв/см .0,3-0,53. Затем все компоненты шихты тщательно перемешивают и подвергают мокрому помолу до тонины, характеризующейся остатком на сите 10000 отв./см 0,3-0,5%.

Полученную смесь наносят на иэделия кистью или поливом и отжигают при

900-950 С.

Полученная после обжига легкоплавкая глазурь имеет темно-синюю

Глазурь, включающая S i 0, Al<0+, Na 0, К О, СаО, В Оэ, NgO, CuO„ отличающаяся тем, что, с целью получения нефриттованной глазури с повышенной мороэостойкостью и микротвердостью, она дополнительно содержит 5пОд при следующем соотношении компонентов, вес.З: окраску, ровный зеркально блестящий поверхностный покров без каких-либо дефектов (трещин, цека и т.д.),хорошую сцепляемость с черепком. Коэффициент термического расширения предлагаемой легкоплавкой глазури совпадает с коэффициентом термического расширения керамического изделия, выдерживает более 80 циклов попеременного замораживания и оттаивания.

fO

Физико-химические свойства предлагаемых и известного составов глазурей показаны в табл.2.

SlOó. 40 2-48,3; А1 0з 3,0-5,0; йаяО

6 5-8,5; К О 1,5-1,7; СаО 2,4-3,0;

35 В О 35,8-39 6; MgO 0,7-0,9; СиО 0,3-0,5; SпОр 1,5-1,7.

Йсточники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 673622, кл..С 03 С 9/00, 1979.

2. Авторское свидетельство СССР

Р 355113, кл. С 03 С 9/00, 1972.
