Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат

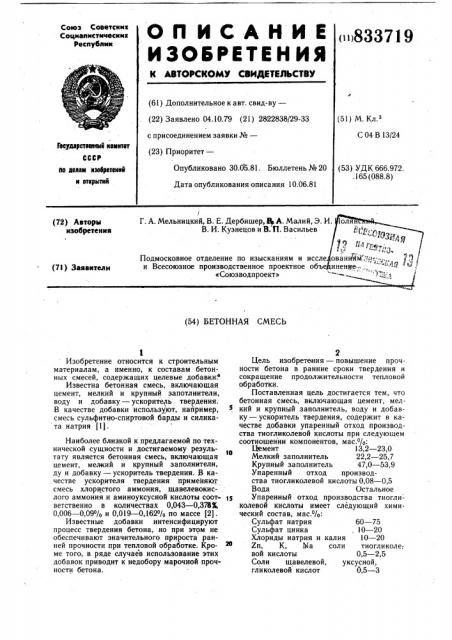

ОП ИСАНИ Е

И ЗО6РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмх

Социалистических

Реслубимк

<в833719 (61) Дополнительное к авт. свид-ву— (51) М.К . (22) Заявлено 04.10.79 (21) 2822838/29-33 с присоединением заявки №вЂ”

С 04 В 13/24

Гестднрстванимй кемнтет

СССР (23) Приоритет—

Опубликовано 30.05.81. Бюллетень № 20

Дата опубликования описания 10.06.81 (53) УДК 666.972.. 165 (088.8) о аннам нзебретеиий и иткрмтий

Г. А. Мельницкий, В. Е. Дербишер, QА. Малий, Э.

В. И. Кузнецов и В. П. Васильев (72) Авторы изобретения

Подмосковное отделение по изысканиям и иссл и Всесоюзное производственное проектное объ

«Союзводпроект» (7I ) Заявители (54) БЕТОННАЯ СМЕСЬ

Изобретение относится к строительным материалам, а именно, к составам бетонных смесей, содержащих целевые добавки

Известна бетонная смесь, включающая цемент, мелкий и крупный запотлнители, воду и добавку — ускоритель твердения.

В качестве добавки используют, например, смесь сульфитно-спиртовой барды и силика та натрия 11).

Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является бетонная смесь, включающая цемент, мелкий и крупный заполнители, ду и добавку — ускоритель твердения. В качестве ускорителя твердения применяют смесь хлористого аммония, щавелевокислого аммония и аминоуксусной кислоты соответственно в количествах 0,043 — 0,3783, 0,006 — 0,09% и 0,019 — 0,162% по массе (2).

Известные добавки интенсифицируют процесс твердения бетона, но при этом не обеспечивают значительного прироста ранней прочности при тепловой обработке. Кроме того, в. ряде случаев использование этих добавок приводит к недобору марочной прочности бетона.

Цель изобретения — повышение прочности бетона в ранние сроки твердения и сокращение продолжительности тепловой обработки.

Поставленная цель достигается тем, что бетонная смесь, включающая цемент, мелкий и крупный заполнитель, воду и добавку — ускоритель твердения, содержит в качестве добавки упаренный отход производства тиогликолевой кислоты при следующем соотношении компонентов, мас.%:

Цемент 13,2 — 23,0

Мелкий заполнитель 22,2 — 25,7

Крупный заполнитель 47,0 — 53,9

Упаренный отход производства тиогликолевой кислоты 0,08 — 0,5

Вода Остальное

Упаренный отход производства тиогликолевой кислоты имеет следующий химический состав, мас.%:

Сульфат натрия 60 — 75

Сульфат цинка, 10 — 20

Хлориды натрия и калия 10 — 20

Zn, К, Iga соли тиогликоле; вой кислоты 0,5 — 2,5

Соли щавелевой, уксусной, гликолевой кислот 0,5 — 3

833719.Продукты окисления тиогликолевой кислоты и неидентифицированные примеси до 0,5.

Отход образуется в результате упарки высокоминерализованных сточных вод, возникающих при массовом производстве тиогликолевой кислоты.

Бетонную смесь с предлагаемой добавкой готовят следующим образом.

В бетономешалке производят перемешивание отдозированных количеств сухих составляющих, после чего при перемешивании доливают отдозированную воду затворения, содержащую предварительно растворенное в ней оптимальное количество добавки.

Таблица 1

Цемент

16,20

16,2

24,20 24,2

51,26 51,0

Мелкий заполнитель

Крупный заполнитепь

0,13

0,24

0,5 кислоты

Хлористый аммоний

7,18

8,10 8,1

Вода

Таблица 2 через 4 ч после тепловой обработки

37,8

34,2

16,8

39,6 через 28 сут

36,8

44,0

35,0

Уп ар е нный отход пр оизводства тиогликолевой

Щавелевокиспый аммоний

А миноуксусная кислота

Предел прочности при сжатии, МПа, 13,20

25,72

53,77

После окончания цикла перемешивания смесь транспортируют к формовочному посту, укЛадывают в формы, уплотняют вибра-. цией и после предварительной выдержки подвергают тепловой обработке.

Примерные составы бетонных смесей представлены в табл. l.

Свойства бетонов приведены в табл. 2.

Как следует из результатов испытаний, предлагаемая бетонная смесь по сравнению с известной имеет более высокую скорость набора прочности, особенно в ранние сроки твердения бетона. Это позволяет сократить продолжительность тепловой обработки изготавливаемых бетонных изделий.

16,429

22,911

55,016

0,378

0,006

0,162

5,098

833719

Формула изобретения

Составитель P. Хасанов

Техред А. Бойкас Корректор Ю. Макаренко

Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113036, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Пчелинская

Заказ 39! 9/27

Бетонная смесь, включающая цемент, мелкий и крупный заполнители, воду и добавку — ускоритель твердения, отличающая ся тем, что, с целью повышения прочности бетона в ранние сроки твердения и сокращения продолжительности тепловой обработки, в качестве добавки она содержит упаренный отход производства тиогликолевой кислоты при следующем соотношении компонентов, Ma®o: ! о

Цемент 13,2 — 23,0

Мелкий заполнитель 22,2 — 25,7

Крупный заполнитель 47,0 — 53,9

Упаренный отход производства тиогликолевой кислоты 0,08 — 0,5

Вода Остальное.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР ,! !Оо 385989, кл, С 04 В 13/24, 13.10.70.

2; Авторское свидетельство СССР

Ме 601250, кл. С 04 В 13/24, 12.07.76.
