Полимерная пресс-композиция

Полимерная пресс-композиция

Иллюстрации

Показать все

Реферат

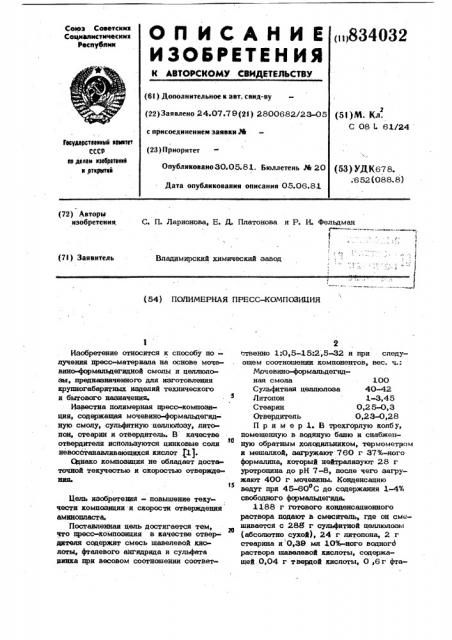

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сотов Советсимк

Соцмалмстмчесими

Республик (ii>834032 (61) Дополнительное к авт. свид-ву (22) Заявлено 24.07.7 9 (21) 2800682/23-05 с присоединением заявки М (23) Приоритет

Опубликовано 30.05.81. Бюллетень Ме 20 (51) М. Кл.

С 08 1. 61/24

Гвсударстаеиив|В кОмитет

СССР по делам изабратений в аткритий (53) УД К67 8.

;6 52 (088. 8) Дата опубликования описания 05.06.81 (72) Авторы изобретения.

С. П. Ларионова, Е. Д, Платонова и P И. Фельдман

1 (71) Заявитель

Владимирский химический завод (54) ПОЛИМЕРНАЯ ПРЕСС-КОМПОЗИЦИЯ

1

Изобретение относится к способу нов лучения пресс-материала на основе мочевинэч ормальдегидной смолы и целлюлозы, предназначенного для изготовления крупногабаритных изделий технического и бытового назначения.

Известна полимерная пресс композиция, содержащая мочевино-формальдегидную смолу, сульфитную целлюлозу, литопон, стеарин и отвердитель. В качестве отвердителя используются цинковые соли невосотанавливающихся кислот (1).

Однако композиция не обладает достаточной текучестью и скоростью отвержденияе

llew изобретения - повышение текучести композиции и скорости отверждения аминопласта.

Поставленная цель достигается тем, что пресс-композиции в качестве отвердителя содержит смесь щавелевой кислоты, фталевого ангидрида и сульфата пинка при весовом соотношении соответ2 жатвенно 1:0,5-15:2,5-32 и при следуощем соотношении компонентов, вес. ч.:

M рч евино-формальдегидная смола 100

Сульфитная целлюлоза 40-42

Литопон 1-3,45

Стеарин 0,25-0,3

Огвердитель 0,23-0,28

Пример 1. В трехгорлую колбу, помещенную в водяную баню и снабженную обратным холодильником, термометром и мешалкой, загружают 760 г 377-ного формалина, который нейтрализуют 28 r уротропина до рН 7-8, после чего загружают 400 r мочевины. Конденсацию ведут при 45-60 С до содержания 1-4% свободного формальдегида.

1188 r готового конденсационного раствора подают в смеситель, где он смешивается с 288 r сульфитной целлюлозы (абсолютно сухой), 24 г литопона, 2 r стеарина и 0,39 мл 10%-ного водногЬ раствора щавелевой кислоты, содержащей 0,04 г твердой кислоты, 0. 6г фта834032

3 левого ангидрида и L2,1 мл LO%-ного раствора сульфата цинка с содержанием

L,28 г твердой соли. Весовое соотношение щавелевой кислоты, фталевого ангидрида и сульфата цинка 1:LG:32 при общей загрузке катализатора 0,28вес.ч. от веса твердой соли.. Перемешивание в смесителе продолжается L,5 ч Полученная композиция высушивается при 6080 С до влажности не более 3% и затем щ измельчается в шаровой мельнице. Полученный аминопласт имеет текучесть по

Рашигу L75 мм и время отверждения конусного стаканчика 7 5 с.

Пример 2. Аминопласт получают 15 аналогично примеру L, однако щавелевой кислоты добавляют 3,9 мл 10%-ного раствора, в.котором содержится 0,4 r твердой кислоты, фталевого ангидрида вносят

0,2 r, сульфата цинка - 9,4 мл 10%-ного 2о раствора с содержанием 1,0 г твердой соли. Весовое соотношение щавелевой кислоты, фталевого ангидрида и сульфата цинка 1:0,5:2,5 при общей загрузке

0,23 вес. ч. от веса твердой смолы.. 25

Полученный аминопласт имеет теку.честь по Раб.игу L36 мм и время отвер- ждения конусного стаканчика 70 с.

Пример 3. Аминопласт получают аналогично примеру 1, однако щавелевой зо кислоты вносят 1,17 мл 10%-ного раотвора, в котором содержится 0,2 r твердой .кислоты, фталевого ангидрида добавляют 0,4 r, сульфата цинка - L1,3 мл

10%-ного раствора с содержанием 1,2 r твердой сапи. Весовое соотношение щавелевой кислоты. фталевого ангйдрида и сульфата цинка соответственно 1:2:6 при их общей загрузке 0„26 вес. ч. от веса твердой смолы. во, Полученный аминопласт имеет текучесть по Рашигу 148 мм и время отверждения конусного стаканчика 70 с.

Пример 4. (Контрольный). Ами- нопласт получают аналогично примеру

L, однако щавелевой кислоты, вносят

1,17 мл 10%-ного раствора, в котором содержится 0,2 r твердой кислоты, фталевого ангидрида добавляют 0,8 г, сульфата цинка - L3,2 мл 10%-ного pacrsopa с содержанием 1,4 г твердой соли.

Весовое соотношение щавеле„ вой кислоты, фталевого ангидрида и сульфата пинка

1:4:7 при общей загрузке 0,35 вес. ч. от веса твердой смолы.

Полученный аминопласт имеет текучесть по Рашигу 1L6 мм и время отверждения конусного стаканчика 70 с.

Пример 5. (. Контрольный). Аминопласт получают аналогично примеру l, однако щавелевой кислоты вносят 2,7 мл

LO%-ного раствора, содержащего 0,28 r твердой кислоты, фталевого ангидрида добавляют 0,04 г, сульфата цинка7,5 мл -" 10%-ного раствора, содержащего 0,8 r твердой соли. Весовое соотношение щавелевой ки слоты, фталевого ангидрида и сульфата цинка 1:16:39 при общей загрузке ик 0,16 вес ч.

«от веса твердой смолы.

Полученный аминоцласт имеет текучесть по Рашигу 173 мм и время отвер- ждения конусного стаканчика 90 с..

Кроме того)проделывают контрольные опыты с применением в качества ка-. тализатора смеси фталевого ангидрида щавелевой кислоты в различных соотношениях (примеры 6-9), смеси сернокислого цинка с щавелевой кислотой (примеры 10-13), смеси сернокислого пинка с фталевым ангидридом (примеры L4-18).

Полученные результаты приведены в таблице.

70

32 15

2,5 0,5

6 2

0,28 157

0,23 136

0.26 148

834032

Контролыые

90

119

0,29

026 125

023 79

80

120

0,23

70

105

0,29

0,18 138

0,20 123

30

13

0,23 143

80

0,29

75

113

0,41

80

0,26

80

0,29

1,5 1

80

О, 1 4 0,14 92

720,23 0,23

0,28 ОД 8

20.50

0 23

80

0,28

85

80.80

Как показывают примеры 1-3, полоки:j телыаый аффект при получении аминопласта, т.е. достижение текучести 130-160ьм. и времениотверждениа 60 -75 с, возможен

apg внесений катализатора в количестве

0,23-0,28 вес. ч. отвесатвердойсмолы, 0,18

0,23

0,28

Продолжение таблицы

0,35 116

0,16 173

О,23 127

0,23 145

0 28 131

0,18 140

0,23 120

028 115 состоящего из щавелевой кислоты, фтале вого ангидрида и сернокислого пинка. при весовом соотниаении компонентов

1:З-1ЫВ-32.

: Из примеров 4 и 5 следует,что аминопласт, полученный по предлагаемому

7 834032 способу, но с добавлением другого коли- . ф о р м у л а чества катализатора и при другом весовом соотношении щавелевой кислоты, фталевого ангидрида и сернокислого цинка в катализаторе, не обладает желаемыми свойствами, Получение аминопласта с добавлением в качестве катализатора двухкомпонентных смесей (примеры 6-18), или каждого иэ компонентов, входящих в катализатор, в отдельности (примеры 1926), также не приводит к достижению положительного эффекта.

В результате использования в качестве катализатора отверждения аминопласта щавелевой кислоты, фталевого ангидрида и сульфата пинка при весовом соотношении 1:0,5-15:2.5-32 в количестве 0,230.28 вес. ч. от веса твердой смолы проявляется синергетическое взаимодействие, которое . обеспечивает. одновременно высокую текучесть аминопласта (130-160 мм) и которое время отверждения (60-75 с),что позволяет применять . аминопласт для прессования крупногабарит-25 ных иэделий.

8 изобретения

Полимерная пресс- композиция, содержащая мочевино-формальдегидную смолу, сульфитную целлюлозу, литопон, стеарин и отвердитель, отличающаяся тем, что, с целью повышения текучести и скорости отверждения аминопласта, она в качестве отвердителя содержит щ смесь щавелевой кислоты, фталевого ангидрида и сульфата цинка при весовом. соотношении соответственно 1:0,5-1 5:

:2,5-32 и при следующем соотношении компонентов, вес. ч.:

15 Мочевино-формальде гидная смола 100

Сульфитная целлюлоза 40-42

Литопон 1-3,45

Стеарин 0,25-0,3

20 . Огвердитель 0,23-0,28

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Ж 1933303, кл. 39Ь 37/24, опублик. 1971.

Заказ 4003/43, Тираж 530 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж35, Раущская наб., д. 4/5 филиал ППП "Патент, г. Ужгород, ул. Проектная, 4

Составитель И, Гинзбург

Редактор Т. Мермелштайн Техред М. Коштура: ".. Корректор М. Демчик
