Клей

Иллюстрации

Показать все

Реферат

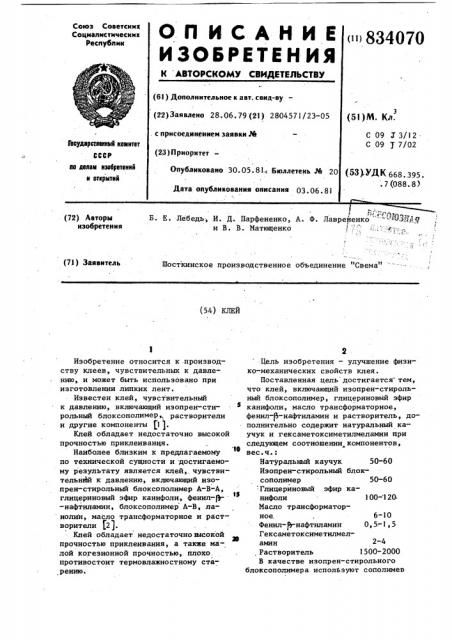

ОЛ ИСАНИЕ

И306РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советский

Социалистический

Рес убпик

< 1 834070 (6l ) Дополнительное к авт. свнд-ву— (22) Заявлено 28. 06. 79 (21) 28045? 1/23-05 (5l)M. Кл. с присоединением заявки М

С 09 Х 3/12.

С 09 7/02

Гееударстееннмй кемнтет

СССР нв делам нзабретеннй н отнритнй (23) Il риоритет

Опубликовано 30.05.81.1 Бюллетень М 20

Дата опубликования описания 03. 06. 81 (5ЗИДК 668.395.

; 7 (088.8) Б. Е. Лебедь, И. Д. Парфененко, А. Ф. Лаврененко """ " ЗАРЯ и В. В. Матющенко /,, В; - -, I (72) Авторы изобретения

Шосткинское производственное объединение "Свема" (71) Заявитель (54) КЛЕЙ

Изобретение относится к производству клеев, чувствительных к давлению, и может быть использовано при изготовлении липких лент.

Известен клей, чувствительный к давлению, включающий изопрен-стирольный блоксополимер., растворители и другие компоненты fl ).

Клей обладает недостаточно высокой прочностью приклеивания.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является клей,,чувствительнйй к давлению, включающий изопрен-стирольный блоксополимер А-В-А, глицериновый эфир канифоли, фенил- 3 т3

-нафтиламин, блоксополимер А-В, ланолин, масло трансформаторное и растворители $2).

Клей обладает недостаточнонасокой прочностью приклеивания, а также малой когезионной прочностью,.плохо. противостоит термовлажностному ста,рению.

Цель изобретения — улучшение физико-механических свойств клея.

Поставленная цель достигается тем, что клей, включающий изопрен-стирольный блоксополимер, глицериновый эфир канифоли, масло трансформаторное, фенил-P-нафтиламин и растворитель, дополнительно содержит натуральный каучук и гексаметоксиметилмеламин при следующем соотношении компонентов, вес.ч.:

Нагуральный каучук 50-60

Изопрен-стирольный блоксополимер 50-60 Глицериновый эфир канифоли 100-120

Масло трансформаторное, 6-10

Фенил- нафтиламин 0,5-, 1,5

Гексаметоксиметилмеламин

2-4, Растворитель 1500-2000

В качестве изопрен-стирольного блоксополимера используют сополимев

Таблица 1

Содержание в композиции, вес.ч.

Компоненты

Конт ольной

7 8

Предлагаемой

Известной

1 2 . 3 4 5

Каучук натуральный

50 55 60

Блоксополимер А-В-А ,(термоэластопласт изопренстирольный ) 55 55

50 55 60

10 55 100

10 50 90

Блоксополимер А-В

Эфир канифоли глицериновый

100 110 120 50 100 150

0,5 1,0 1,5 1,0 2,0 3,0

110 100

1,0 2,0

Неозон Д

Ланолин

12,5

10 12,5 15

Масло трансформаторное

8 55

50 55 60

6 8,. 10

Гексаметоксиметилмеламин

2 3 4

Бензин

225

150 225 300

Этилацетат

3 8340 структуры А-В-А, где А — блок полистирола с молекулярной массой 1000040000;  — блок полииэопрена с молекулярной массой 1000-150000. В качестве растворителя используют толу5 ол, ацетон, бутилацетат и их смеси.

Гексаметоксиметилмеламин (ГМ-3 ) представляет собой этерифицированное метиловым спиртом гексаметилольное производное меламина. 10

По внешнему риду клей представляет собой воскообразное, вязкое вещество белого цвета. Цветность по йодометрической шкале не более 2; содержание нелетучих веществ в пределах 98-1007. 15

Вязкость по вискозиметру (В 3-1 ))при

25 С 45-60 с.

Клей готовят следующим образом. В реактор с механической мешалкой загружают натуральный каучук в виде 2О кусков 2 х 3 мм, блоксополимер (термоэластопласт1, прибавляют 2/3 рецетурного количества смеси растворителей толуола 622, ацетона 19% и бутилацетата 19% ) и перемешивают до полно- г5 го растворения. Отдельно в аппарате с механической мешалкой растворяют

70 4 глицериновый эфир канифоли в 1/3 рецептурного количества смеси тех же растворителей. Этот раствор прибавляют к раствору полимеров и продолжают перемешивание еще 1,5-2 ч, после чего в реактор вводят. масло трансформаторное, фенил- -нафтиламин, (неозон

Д) и гексаметоксиметилмеламин (ГМ-3) .

Содержимое в реакторе перемешивают в течение 1-1,5 ч и фильтруют.

Полученный клей наносят с помощью специальной поливной машины типа

NII-600 фильерным методом на лавсановую (полиэтилентерефталатную ) подложку при следующем технологическом режиме:

Скорость нанесения, м/мин 8-10

Толщина липкого .слоя, мкм 19-23

Температура в канал лах сушки,оС:

1 зона 70-85

11 зона 95-105

В табл..1 представлены данные составы клеевых композиций, а в табл.2 их свойства.

560 550 600 — 550

834070

1 родолжение табл..1

Содержание в композиции, вес.ч.

Компоненты

Предлагаемой

Контрольной

Известной

I 2 3 4 4

Растворитель смесь в составе, Ж 1500 1750 2000

1750

Таблица 7.

Предлагаемая

Перелипания липкого слоя не наблюдалось

0 13

0,2 .. 0,2 17

03 04 14

0i71

0,70

0,78 0,75

То ие

0,74 0,72

Известная

0,45

° l обрыв обрыв 6 обрыв обрыв 8

0,47

0,55 0,5!

0,5) обрыв обрыв 7

0,48

I °

Контрольная

° I

0,65

0,60

0,9 ),0 7

0,56 0,52, обрыв обрыв 8

° t

Искусственное старение образцов проводят при 70 С и относительной влаж0 ности 755107 в течение 30 сут в термостате.

Адгезию определяют с помощью динамометра (регистрируют нагрузку, при которой происходит отрыв склеива55 ющей ленты от триацетатной основы) и вычисляют по формуле х. =

15.- К

Толуол 62

Ацетон 19

Бутилацетат 19 где Рсо- средняя нагрузка, при которой происходит отрыв липкой ленты от основы Н;

15 — ширина полоски, в мм;

К вЂ” ширина расчетной части склейки, мм (К = 5+0,5 мм7.

Сдвиг склейки определяют путем подвешивания груза в 6 кг к полоске кинопленки на триацетатной основе шириной 35 мм, узел склейки которой выполнен встык с помощью липкой ленты.

7 8.3407

По истечении 10 мин (отсчет по секундомеру) груз снимают и определяют величину смещения склейки с помощью компаратора ИЗА-2.

Когезионную прочность рабочего слоя 5

1эпределяют методом наложения образца липкой ленты клей на клей и последующим раздиром. Число раздиров, при котором наблюдается нарушение целостности липкого слоя, принимается за ц основу и испытания прекращают.

Предлагаемый клей обладает более высокой прочностью приклеивания, большей когезионной прочностью, хорошо противостоит старению, что позволяет повысить качество склеивания, надежность работы склеенных элементов и снизить стоимость клея.

Формула изобретения

Клей, включающий изопрен-стирольный блоксополимер, глицериновый эфир 2з

0 8 канифоли, масло трансформаторное, фенил- -нафтиламин и растворитель, отличающийся тем, что, с целью улучшения физико-механических свойств, он дополнительно содержит натуральный каучук и гексаметоксиметилмеламин, при следующем соотношении компонентов, вес.ч.:

Натуральный каучук 50-60

Из опр ен- с тир ольный бл оксополимер 50-60

Глицериновый эфир канифоли 100-120

Масло трансформаторное — 6-10

Фенил-ф -нафтиламин О, 5-1, 5

Гексаметоксиметилмеламин 2-4

Растворитель 1500-2000

Источники .информации, принятые во внимание при экспертизе .1. Патент Франции ¹- 2352045, кл. С 09 7 3/14, 1978.

2. Авторское свидетельство СССР

¹ 526647, кл. С 09 3 3/14, 1974 (прототип).

Составитель Ь. Просвирни

Ре актор Е. Лушникова Техред А.Бабинец . КорректорС. омак

Заказ 4005 44 Тираж 684 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д., 4/5

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4
