Чугун
Иллюстрации
Реферат

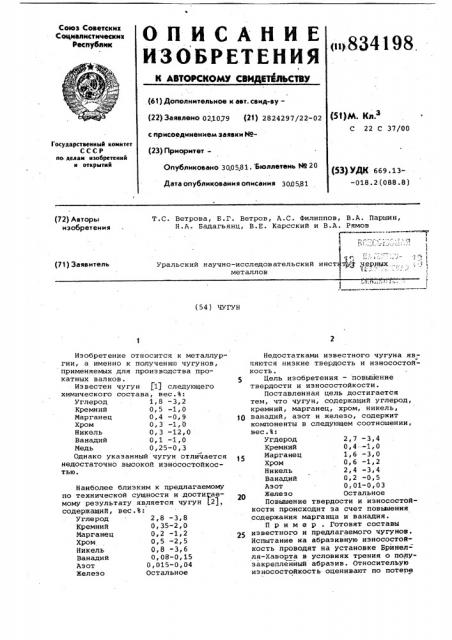

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
K АВТОУСКОМУ СВИ ИТЙЛЬСТВУ
Союз Советскик
Социалистических
Реслублик (61) Дополнительное к авт. саид-ву— (22) Заявлено 021079 (21) 2824297/22-02 с присоединением заявки Йо(23) Приоритет—
Опубликовано 3005.81. Бюллетень Н920
Дата опубликования описания 3025.81 (51)М. Кл
С 22 С 37/00
Государственный комитет
СССР но делам изобретений и открытий (53) УДК 669.13-018.2(088.8) (72) Авторы изобретения
Т.С. Ветрова, Б.Г. Ветров, A.Ñ. филиппов, В.A. Паршин, Н.А. Бадагьянц, В.Е. Карсский и В.A. Рямов
Уральский научно-исследовательский инст фф черных,....
1 металлов
II ( (71) Заявитель
1 1
t (54 ) ЧУГУН
Изобретение относится к металлургии, а именно к получению чугунов, применяемых для производства прокатных валков.
Известен чугун f1) следующего химического состава, вес.%:
Углерод 1,8 — 3,2
Кремний 0,5 -1,0
Марганец 0,4 -0,9
Хром 0,3 -1,0
Никель 0,3 -12,0
Ванадий 0,1 -1,0
Медь 0,25-0,3
Однако указанный чугун отличается недостаточно высокой износостойкостью.
Наиболее близким к предлагаемому по технической сущности и достигаемому результату является чугун 2), содержащий, вес.%:
Углерод 2,8 -3,8
Кремний 0,35-2,0
Марганец 0,2 -1,2
Хром 0,5 -2,5
Никель 0,8 -3,6
Ванадий 0,08-0,15
Азот 0,015-0,04
Железо Остальное
Недостатками известного чугуна являются низкие твердость и износостойкость.
Цель изобретения — повышение твердости и износостойкости.
Поставленная цель достигается тем, что чугун, содержащий углерод, кремний, марганец, хром, никель, ванадий, азот и железо, содержит компоненты в следующем соотношении, вес.%:
Угдерод 2,7 -3,4
Кремний 0,4. -1,0
Марганец
Хром 0,6 -1,2
Никель 2,4 -3,4
Ванадий 0,2 -0,5
Азот 0,01-0,03
2О Железо
Остальное
Повышение твердости и износостойкости происходит за счет повыаения содержания марганца и ванадия.
Пример . Готовят составы известного и предлагаемого чугунов.
Испытание на абразивную износостойкость проводят на установке Бринел= ля-Хаворта в условиях трения о полузакрепленйый абразив. Относителъую износостойкость оценивают по потере
834198
4, веса образцов с размерами 20х7х70 мм В таблице приведены химсостав в течение .20 мин в сравнении с этало- и механические свойства известного ном из отожженной стали Ст 3. и предлагаемого чугунов.
1,5 1,0 0,08 0,019 49 4,30
2,8 1,0 0,11 0,016 67 6,24
0,9
3,4 0,9 0,10
0,8
0,015 71 6,72
Предлагаемый
2,7 0,4
2,8 0,5
2,4 0,6
3 4 0,9
1,6
0,2
0,010 72 6,87
0,023 83 8,09
1,6
0,2
0,3
2,7 0,5
2,4 . 3,4 0,8
0,022 80 7,61
2,0
3 О 0,9
3i0 1,0
0,4
0,024 79 7,62
0,026 84 8,18
2,6
0,5
2г6 1,0 0,4
О, 027 81 7,79
3,0
3,0
3,4 :1,2 0,5
0,030 76 7,22
Иэ данных таблицы видно, что предлагаемый чугун превосходит известный
is среднем но твердости на ЗОВ и по иэносостойкости на 35%. 40
Формула изобретения
Чугун, содержащий углерод, крем- 45 ний, марганец, хром, никель, ванадий, азот и железо, о т л и ч а ю щ и й— с я тем, что, с целью увеличения твердости и износостойкости, он содержит компоненты при следующем 50 соотношении; вес.Ъг
Источники информации, принятые во внимание при экспертизе
Авторское свидетельство СССР кл. С 22 С 37/00, 1970.
2. Авторское свидетельство СССР, кл. С 22 С 37/00, 1974.
Составитель Г. Дудик
Редактор И. Михеева Техред И.Асталош . Корректор О. Билак
Заказ 4 012/51
Тираж 681 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35., Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
Известный 2,8 0,6
3,0 1,0
3,4 1,5
2,8 0,7
3,0 0,5
2,8 0,6
3,4 1,0
Углерод
Кремний
Марганец
Хром
Никель
Ванадий
Азот
Железо
2,7 -3,4
0,4 -1,0
1,6 -3,0
0,6 -1,2
2,4 -3,4
0,2 -0,5
0,01-0,03
Остальное
