Способ компрессионных испытаний грун-tob

Иллюстрации

Показать все

Реферат

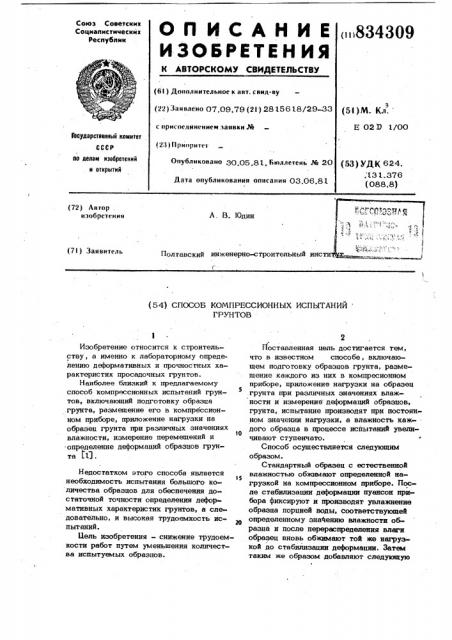

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистических

Республик

< 834309 (61 ) Допол н и тел ьное к а вт. с вид- ву (22) Заявлено 07.09.79 (21) 28 l56l8/29-33 (51) М. Кл. с присоединением заявки №

Е 022 l/00

Гооударстоонный комитет

{2:1)Прн рн.е по делам иэооретений и открытий

Опубликовано 30 05 8l Бюллетень № 20

Дата опубликования описании 03.06.81 (53) УДК 624.

ЛЗ 1..376 (088.8) (72) Автор . изобретении

А. В. Юдин (7I ) Заявитель

Полтавский инженерно-строительный инсти (54) СПОСОБ КОМПРЕССИОННЫХ ИСПЫТАНИЙ

ГРУНТОВ

Изобретение относится к строительству, а именно к лабораторному определению деформативных и прочностных характеристик просадочных грунтов.

Наиболее близкий к предлагаемому способ компрессионных испытаний грун5 тов, включающий подготовку образца .грунта, размещение его в компрессионном приборе, приложение нагрузки на образец грунта при различных значениях

1О влажности, измерение перемещений и определение деформаций образцов грунта Гс.1.

Недостатком этого способа является т5 необходимость испытания большого количества образцов для обеспечения достаточной точности определения деформативных характеристик грунтов, а следовательно, и высокая трудоемкость испытаний.

Мель изобретения - снижение трудоемкости работ путем уменьшения количества испытуемых образцов.

11оставленная цель достигается тем, что в известном способе, включающем подготовку образцов грунта, размещение каждого из них в компресионном приборе, приложение нагрузки на образец грунта при различных значениях влажности и измерение деформаций образцов, грунта, испытание производят при постоянном значении нагрузки, а влажность каждого образца в процессе испытаний увеличивают ступенчато.

Способ осуществляется следующим образом.

Стандартный образец с естественной влажностью обжимают определенной нагрузкой на компрессионном приборе. После стабилизации деформации пуансон прибора фиксируют и производят увлажнение образца порцией воды, соответствующей определенному зна4ению влажности образца и после перераспределения влаги образец вновь обжимают той же нагрузкой до стабилизации деформации. Затем таким же образом .добавляют следующую

Формула

4 изобретения

Способ компрессионных испытаний грунтов, включающий подготовку образцов грунта, размещение каждого из них в компрессионном приборе, приложение, нагрузки на образец грунта при различных значениях влажности и измерение деформаций образцов грунта, о т л ич а ю шийся тем, что, с целью снижения трудоемкости работ путем уменьщения количества испытуемых образцов, испытание производят при постоянном значении нагрузки, а влажность каждого образца в процессе испытаний увеличивают ступенчато.

Источники информации, гю, принятые во внимание при экспертизе

l. Руководство по лабораторному определению деформативных и прочностных характеристик просадочных грунтов. М., Стройиздат, l975. и, 2,4 и 2,5, с. 6. з 83430 порцию воды и т.д. Таким образом, влажность образца увеличивается ступенчато при постоянной нагрузке. Остальные образцы испытывают при других нагрузках, но при тех же значениях ступеней

5 влажности. Обработку результатов испытаний проводят в относительных значениях коэффициентов пористости p/8g, где р — коэффициент пористости образца при нагрузке P и соответствую- 1О щем значении влажности, 3 — начальный коэффициент пористости образца при естественной влажности.

Обработка результатов в относительных значениях коэффициентов пористости дает возможность исключить влияние начальных коэффициентов порис тости на определение значений сжимаемости.

Предлагаемый способ позволяет сократить количество испытуемых образцов в два раза по сравнению с известным способом, а также повысить точность определения деформативных и прочностных характеристик просадочных грунтов.

Составитель P. Погосян

Редактор E. Спиридонова Текред Е. Гаврилешко Корректор Ю. Макаренко

Заказ 4025/56 Тираж 693 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5 филиал ППП "Патент, r. Ужгород, ул. Проектная, 4
