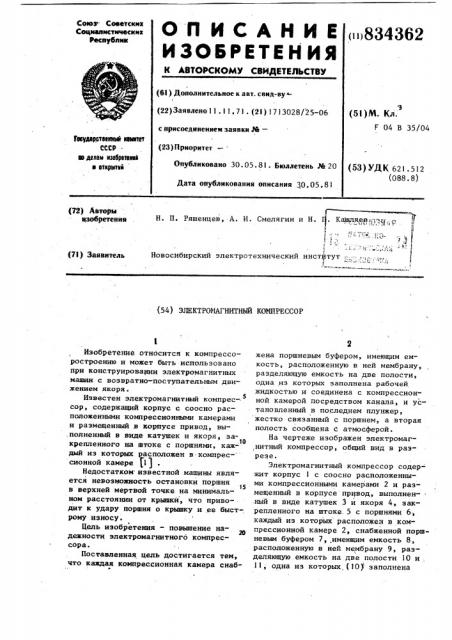

О П И С А Н И Е (834362

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетсинк

Соцналнстнчееииз

Реснубпин (61) Дополнительное к авт. свид-ву(22)Заявлено l l . l l. 71 (2l) 1713028/25-06 с присоединением заявки,%— (53)M. Кл.

04 В 35/04 ееударвтвеамй вмвтет

СССР а далам кзабрвтвикй и вткритак (23) Приоритет—

Опубликовано 30.05.81 ° Бюллетень И 20

Дата опубликования описания 30.05.8 1 (53) УДК 621.512 (088. 8) (72) Авторы изобретения

Н. П. Ряшенцев, А. И. Смелягии и Н. . Кашляев-,:; q, д

Новосйбирский электротехнический инстйтут

{71) Заявитель (54} ЭЛЕКТРОМАГНИТНЫЙ КОМПРЕССОР

Изобретение относится к компрессоростроению и может быть использовано при конструирова1сни электромагнитных машин с возвратно-поступательным движением якоря.

Известен электромагнитный компрессор, содержащий корпус с соосно расположенными компрессиониыми камерами и размещенный в корпусе привод, вы.полненный в виде катушек и якоря, за.10 крепленного на штоке с поршнями, каждый из которых расположен в компрессионной камере P 1

Недостатком известной машины является невозможность остановки поршня

15 в верхней мертвой точке на минимальном расстоянии от крышкй, что приводит к удару поршня о крьппку и ее быст-, рому износу.

Ф

Цель изобретения — повышение на20 дежности электромагнитного компрессора.

Поставленная цель достигается тем, что каждая компрессионная камера снабФ жена поршневым буфером, имеющим емкость, расположенную в ней мембрану, разделяющую емкость на две полости, одна из которых заполнена рабочей жидкостью и соединена с компрессионной камерой посредством канала, и установленный в последнем плунжер, жестко связанный с поршнем, а вторая полость сообщена с атмосферой.

На чертеже изображен электромаг,нитный компрессор, общий вид в разрезе.

Электромагнитный компрессор содер- жит корпус 1 с соосно расположенными компрессионными камерами 2 и размещенный в корпусе привод, выполнен.ный в виде катушек 3 и якоря 4, закрепленного на штоке. 5 с поршнями 6, каждый из которых расположен в компрессионной камере 2, снабженной поршневым буфером 7,,имеющим емкость 8, расположенную в ней мембрану 9, разделяющую емкость на две полости 10 и, 11, одна из которых (10)I заполнена

3 83436 рабочей жидкостью и соединена с ком- . прессионной камерой 2 посредством канала 12 с установленным в нем плунжером 13 жестко связанным с поршнем

6, а вторая полость 11 сообщена с атl

5 мосферой.

Электромагнитный компрессор работает при протекании и питании попеременно током его катушек 3, расположенных в корпусе 1. При протекании о тока в левой катушке 3 создается электромагнитная сила, под действием которой якорь 4 со штоком 5, поршнями 6 и плунжерами !3 перемещается влево. при этом левый поршень 6 производит 15 сжатие и нагнетание, газа в камере 2, а левый плунжер 13 перемещает жидкость в канале 12, нагнетая ее в полость 10 емкости 8. Мембрана 8, деформируясь, занимает полость 11,,имеющую такие объем и форму, что в момент, когда якорь 4 с поршнями 6 приходит в заданное положение, мембрана 9 полностью облегает поверхность полости 11 буфера 7, останавливая при 25 этом якорь 4 и поршни 6 в заданном месте, независимо от возмущающих факторов. После этого левая катушка 3 отключается, включается правая катушка 3 якорь 4 под действием упругих 5о сил левой мембраны 9 и правой катушки 3 начинает перемещаться вправо и весь цикл снова повторяется.

2 4

Применение предлагаемого изобретения позволит повысить надежность компрессора вследствие исключения ударов поршня о крьппку.

Формула изобретения

Электромагнитный компрессор, содержащий корпус с соосно расположенными компрессионными камерами и размещенный в корпусе привод, выполненный в виде катушек и якоря, закрепленного на штоке с поршнями, каждый из которых расположен в компрессионной камере, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности, каждая компрессионная камера снабжена поршневым буфером, имеющим емкость, расположенную в ней мембрану, разделяющую емкость на две полости, одна из которых заполнена рабочей жидкостью и соединена с компрессионной камерой посредством канала, и установленный в последнем плунжер, жестко связанный с поршнем, а вторая полость сообщена с атмосферой.

Источники информации, принятые во внимание при экспертизе

1. Патент США М 3196797, кл. 417-410, опублик. 1965.
