Способ автоматического регулиро-вания группы компрессорных агре-гатов
Патент 834363
Авторы
Способ автоматического регулиро-вания группы компрессорных агре-гатов
Иллюстрации
Реферат

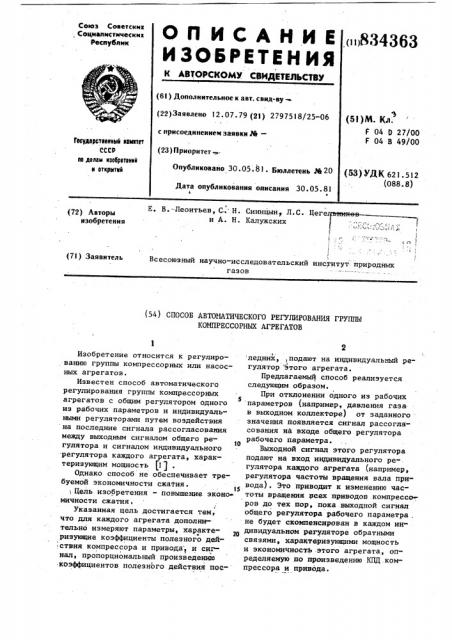

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ
Союз Советскнх, Социалистических
Республни (i ii834363 (61) Дополнительное к авт. свид-ву (22)Заявлено 12.07.79 (21) 2?97518/25-06 с присоединением заявки М— (23) Приоритет
Опубликовано 30. 05. 81 ° Бюллетень М 20
Дата опубликования описания 30.05.81 (53)M. Кл.
W Оа О 27/ОО
F 04 В 49/00
Гесударстаеннв|й кем|пет
СССР ка делам кзобретвккк и еткриткк (53) УДК 621.512 .(088.8}
Е. В.--Леонтьев, С,. Н, Синицын Л.С. Цеге|режкеви А. Н. Калужских ( (72) Авторы изобретения
Всесоюзный научно-исследовательский институт природных газов (71) Заявитель (54) СПОСОБ АВТОИАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ГРУППЫ
КОМПРЕССОРНЫХ АГРЕГАТОВ
Изобретение относится к регулированию группы компрессорных или насосных агрегатов.
Известен способ автоматического регулирования группы компрессорных
5 агрегатов с общим регулятором одного из рабочих параметров и индивидуальными регуляторами путем воздействия на последние сигнала рассогласования между выходным сигналом общего ре1Î гулятора и сигналом индивидуального регулятора каждого агрегата, характеризующим мощность (1 ) .
Однако способ не обеспечивает требуемой экономичности сжатия. Цель изобретения — повышение эконо» мичности сжатия, Указанная цель достигается тем, что для каждого агрегата дополнительно измеряют параметры, характеризующие коэффициенты полезного действия компрессора и привода, и сигнал, пропорциональный произведенко коэффициентов полезного действия пос2 .1 ледних,,подают на индивидуальный регулятор этого агрегата.
Предлагаемый способ реализуется следующим образом.
При отклонении одного из рабочих параметров (например, давления газа в выходном коллекторе) от заданного значения появляется сигнал рассогласования на входе общего регулятора рабочего параметра.
Выходной сигнал этого регулятора подают на вход индивидуального ре-. гулятора каждого агрегата (например, регулятора частоты вращения вала при" вода}. Это приводит к изменению частоты вращения всех приводов компрессо»ров до тех пор, пока. выходной сигнал общего регулятора рабочего параметра . не будет скомпенсирован в каждом индивидуальном регуляторе обратными связями, харатстеризующими мощность и экономичность этого агрегата, определяемую по произведению КПД .компрессора и привода.
3 834363 4
Таким образом, дополнительное из- ние сигнала рассогласования между вы мерение параметров, характеризующих ходным сигналом общего регулятора и
КПД компрессора и йривода,и подача сиг- сигналом индивидуального регулятора нала, пропорционального произведению каждого агрегата, характеризующим
КЦЦ последних,на индивидуальный регуля- мощность, отличающийся тор этого агрегата, позволяет повысить тем, что, с целью повышения экономнчэкономичность сжатия за счет опти- ности сжатия, для каждого агрегата до мального распределения нагрузки меж- полнительно измеряют параметры, хаду агрегатами., рактеризующие коэффициенты полезного
1р действия компрессора и привода, и сигнал, пропорциональный произведению
Формула изобретения коэффициентов полезного действия последних, подают на индивидуальный регуСпособ автоматического регулиро- лятор этого агрегата. ваиия группы компрессорных агрегатов 15 Источники информации, с общим регулятором одного из рабочих принятые .во внимание при экспертизе параметров1и индивидуальными регуля- 1. Авторское свидетельство СССР торами путем воздействия на послед- В 200708, кл. F 04 О 27/00, 1966.
