Реферат

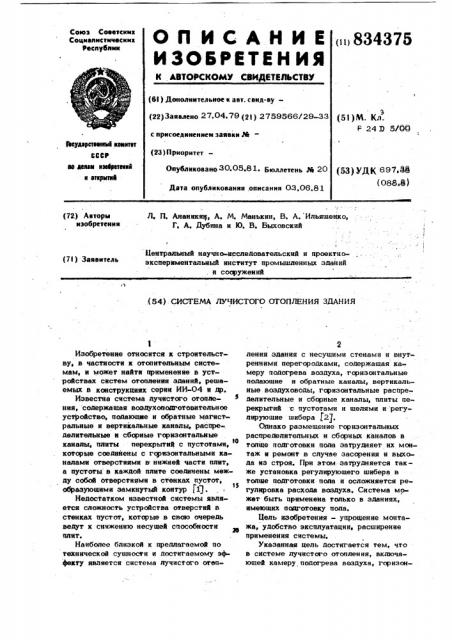

О П И С А Н И E (1834375

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнз

Социалистических

Республик (61) Дополнительное к авт.свид-ву(22) Заявлено 27.04.79 (21) 2759566/29 33 с присоединением заявки М(51)M. Кл.

F 24 2 5/ОО

5Ic$43pcToNIoI3 яви втвт

СССР ао миан взввратвквк и еткрмтий (23) Приоритет—

Опубликовано 30 05.81 Бюллетень М 20

Дата опубликования описания 03,06.81 (3) УДК 697,36 (088М) (72,) Авторы изобретения

Л, П. Ананикяи, А. М. Ианькин, В, А. Ильяшенко, Г. А. Дубина и IG. В. Быховский

Центральный научи ь-исследовательский и проектноэкспериментальный институт промышленных зданий, и сооружений (71) Заявитель,(54) . СИСЧ ЕМА ЛУЧИСТОГО ОТОПЛЕНИЯ ЗДАНИЯ

Изобретение относится к строительству, в частности к отопительным системам, и может найти примененяе в устройствах систем отопления зданий, решаемых в конструкциях серии ИИ-04 и др.

Известна система лучистого отопления, содержащая воздухоподготовигельное устройство, подающие и обратные магистральные и вертикальные каналы, распределительные и сборные горизонтальные каналы, плиты перекрытий с пустотами, которые соедийены с горизонтальными каналами отверстиями в нижней части плит, а пустоты в каждой плите соединены между собой отверстиями в стенках пустот, образующими замкнутый контур fig.

1S

Недостатком известной системы является сложность устройства отверстий в стенках пустот, которые в свою очередь ведут к снижению несущей способности плит, Наиболее близкой к предлагаемой по технической сущности и достигаемому эффекту является система лучистого огепления здания с несущими стенами и внутренними перегородками, содержащая камеру подогрева воздуха, горизонтальные подающие и обратные каналы, вертикальные воздуховоды, горизонтальные распределительные и сборные каналы, плиты перекрытий с пустотами и щелями и регулирующие шибера (2 .

Однако размещение горизонтальных распределительных и сборных каналов в толще подготовки пола затрудняет их монтаж и ремонт в случае засорения и выхода из строя. При этом загрудняегся также установка регулирующего шибера s толще подготовки пола и осложняется регулировка расхода воздуха. Система может быть применена только в зданиях, имеющих сдготовку пола.

Цель изобретения - упрощение монтажа, удобство эксплуатации, расширение применения системы.

Указанная цель достигается тем, что в системе лучистого отопления, включающей камеру подогрева воздуха, гориэон8

9=О ОЪ+6 + — -"- ") Or) 15

1 где 6+< - длина опирания плиты на ригель; щ - длина щели.

Шибера могут быть выполнены в виде диафрагм . На чертеже изображена схема предлагаемой системы.

Система лучистого отопления здания включает камеру 1 подогрева воздуха, горизонтальные подающие 2 и обратные о

3 каналы, вертикальные подающие воздуховоды 4, обратные воздуховоды 5, горизонтальные распределительные каналы 6,3О сборные каналы 7, плиты перекрытий 8 с пустотами 9 и щелями (не показаны), выполненные в нижней стороне плит перекрытий и шиберов, выполненных в виде диафрагм 10, установленных в местах присоединения горизонтальных сборных каналов 7 к вертикальным обратным воэдуховодам 5. Щели могут быть выполнены квадратными, прямоугольными или круглыми.

Система лучистого отопления работает следующим образом.

Нагретый в камере 1 подогрева воздух поступает в горизонтальный подающий канал 2, а из него в вертикальный подаю- 4 ший воздуховод 4 и затем в горизонтальный распределительный канал 6, иэ которого "воздух поступает через щели (в конце пустот плит перекрытий 8) в пусЗ éá4á

)гальные подающие и обратные каналы, вертикальные воздуховоды, горизонтальные распределительные и сборные каналы, плиты перекрытий с пустотами и щелями, регулирующие шибера, горизонтальные распределительные и сборные каналы размещены под плитами перекрытий и соединены с их пустотами при помощи щелей, выполненных в нижней стороне плиты перекрытия. 1О

Кроме того, щели могут быть расположены на расстоянии, определяемом иэ соотношения.готы 9 плит перекрытий,8. Охлаждаемый в пустотах 9 воздух через щели в конце пустот плит перекрытий. 8 поступает в го ризонтальный сборный канал 7 и затем в вертикальный сборный воздуховод 5, из которого охлажденный воздух поступает в горизонтальный обратный канал 3, а из него в камеру 1 для повторного нагрева и циркуляции по замкнутому контуру. Регулировка расхода воздуха осуществляется диафрагмами 10.

Система может быть выполнена с нижней, верхней или с нижней и верхней разводкой.

Формула изобретения

1. Система лучистого отопления здания с несущими стенами и внутренними перегородками, содержащая камеру подогрева воздуха, горизонтальные подающие и обратные каналы, вертикальные воздуховоды, горизонтальные распределительные и сборные каналы, плиты перекрытий с пустотами и. щелями, регулирующие ши—

6ера, отличающаясятем, что, с целью упрощения монтажа, удобства эксплуатации и расширения применения системы, горизонтальные распределительные и сборные каналы расположены под плитами перекрыТий и соединены с нх пустотами при помощи щелей, которые выполнены с нижней стороны плит перекрытий.

2. Системапоп. 1, отличаюm а я с я тем, что щели расположены на расстоянии, определяемом из соотношения е

5 =0,03+

Lu, где В „- длина.опирания плиты на ригель;

3ш — длина щели.

Источники информации, принятые во внимание при экспертизе

1. Оцеп С, А. Лучистое отопление, И„Стройиздат, 1948, с. 206, 2. Авторское свидетельство СССР

N. 606037, кл. F 24 Э 5/00,12.11.76.
