Реферат



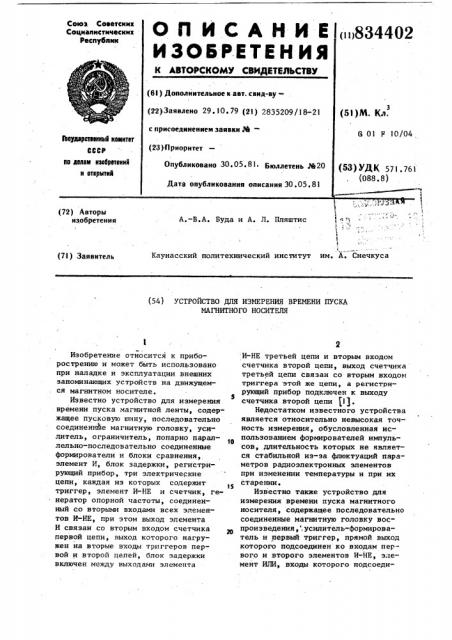

Союз Советских

Социалистических

А.-В.А. Буда и А. Л. Пляштис .а ".

l

Каунасский политехнический институт им. А. Снечкуса изобретения (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕНИ ПУСКА

МАГНИТНОГО НОСИТЕЛЯ

Изобретение относится к приборострению и может быть использовано при наладке и эксплуатации внешних запоминающих устройств на движущемся магнитном носителе.

Известно устройство для измерения времени пуска магнитной ленты, содержащее пусковую шину, последовательно соединеннйе магнитную головку, усилитель, ограничитель, попарно параллельно-последовательно соединенные формирователи и блоки сравнения, элемент И, блок задержки, регистрирующий прибор, три электрические цепи, каждая из которых содержит триггер, элемент И-НЕ и счетчик, генератор опорной частоты, соединенный со вторыми входами всех элементов И-НЕ, при этом выход элемента

И связан со вторым входом счетчика первой цепи, выход которого нагружен на вторые входы триггеров первой и второй цепей, блок задержки включен между выходами элемента

И-НЕ третьей цепи и вторым входом счетчика второй цепи, выход счетчика третьей цепи связан со вторым входом триггера этой же цепи, а регистрирующий прибор подключен к выходу счетчика второй цепи tl).

Недостатком известного устройства является относительно невысокая точность измерения, обусловленная использованием формирователей импульсов, длительность которых не является стабильной из-за флюктуаций параметров радиоэлектронных элементов при изменении температуры и при их старении.

Известно также устройство для измерения времени пуска магнитного носителя, содержащее последовательно соединенные магнитную головку воспроизведения,,усилитель-формирователь и первый триггер, прямой выход которого подсоединен ко входам первого и второго элементов И-НЕ, элемент ИЛИ, входы которого подсоеди834402, 4 первого триггера, а прямой выход четвертого триггера подключен ко второму входу второго элемента И-НЕ.

На чертеже представлена электрическая схема устройства.

Устройство содержит магнитную головку I воспроизведения, сопряженную с магнитным носителем 2, например магнитной лентой и, через усилитель-фор10 мирователь 3 подключенную к счетному входу триггера 4. Прямой выход триггера 4 подключен к первым входам элементов 5 и 6 И-НЕ и к триггеру 7, прямой выход которого подсоединен к элементам 5 и 6 И-НЕ. Выход элемента 8 И-HE соединен с входом счетчика

9, выход которого подключен к входу установки нуля триггера 7. Инверсивный выход триггера 4 подключен к счетному входу триггера 10,прямой выход которого подключен к элементу 11

И-НЕ. Выход элемента 11 подключен к счетчику 12, выход которого подклю чен к входу установки нуля триггера

25 10. Инверсный выход триггера 10 подключен к входу элемента 6. Выходы элементов 6 через элемент 13 ИЛИ подключены к входу записи регистра

14. Генератор 15 эталонный подклю30 чен к элементам И-НЕ 8,11 и 16. Выход элемента 16 подключен к счетчику 1?, выходы которого соединены с входами регистра 14, выходами соединенного с входами индикатора 18

55 входной зажим 19 устройства через триггер 20 подключен к второму входу элемента 16.

55 иены к выходам первого и второго элементов И-НЕ, генератор эталонной частоты, подсоединенный к одному входу третьего элемента И-НЕ, второй триггер, выход которого соединен с другим входом третьего элемента

И-НЕ, а вход подсоединен к входному зажиму устройства, счетчик, вход которого подсоединен к выходу- третьего элемента И-НЕ,.а выход подключен к индикатору через регистр, ко входу записи которого подключен выход элемента ИЛИ (2).

Недостаток устройства — относитель но невысокая точность измерения.

Цель изобретения — повыщение точности измерения.

Поставленная цель достигается тем, что устройство для измерения времени пуска магнитного носителя,. содержащее последовательно соединенные магнитную головку воспроизведения усилитель-формирователь и первый триг гер, прямой выход которого подключен к первым входам первого и второго элементов -HE элемент ИЛИ, входы которого подсоединены к выходам первого и второго элементов И-НЕ, генера тор эталонной частоты, подключенныйк одному входу третьего элемента

И-НЕ, второй триггер, выход которого соединен с другим входом третьего элемента И-НЕ, а вход подсоединен к входному зажиму устройства, счетчик, вход которого подсоединен к выходу третьего элемента И-НЕ, а выход подключен к индикатору через регистр, ко входу записи которого подключен выход элемента ИЛИ, снабжено третьим и четвертым триггерами, четвертым и пятым элементами -HE вторым и третьим. счетчиками, входы каждого из которых подключены соответственно к выходу четвертого и пятого элементов И-НЕ, причем первые входы упомянутых элементов И-НЕ связаны с выходом генератора эталонной частоты, вторые входы четвертого и пятого элементов И НЕ подключены к прямым выходам соответственно третьего и четвертого триггеров, инверсный выход . .третьего триггера связан со вторым входом первого элемента И-НЕ, выходы второго и третьего счетчиков под.ключены ко входу установки нуля соответственно третьего и четвертого триггеров, первые входы третьего и четвертого триггеров связаны соответственно с инверсным и прямым выходами

Устройство работает следующим образом.

Командой "Пуск" с входного зажима

19 запускается магнитный носитель

2, на котором предварительно записан сигнал с фиксированным период%м, а триггер 20 устанавливается в единичное состояние. Сигнал триггера

20 открывает элемент 16, через который с генератора 15 в счетчик 17 . начинают поступать импульсы с периодом Со .. Сигналы с магнитного носителя 2 считываются при помощи магнитной головки 1 воспроизведения и через усилитель-формирователь 3 подаются к счетному входу. триггера 4. Сигналы с прямого и инверсного выходов триггера 4 положительными фронтами переключают триггеры 7. и 10 в единичное состояние. Сигналы с выходов триггеров 7 и 10 открывают элементы

8 и 1 1, через которые с генератора

15 в счетчики 9 и 12 поступают импульсы с периодом Ф, . Счетчики

9 и 12 имеют различные коэффициенты пересчета (Й - dN) и (Йо 4Й) соответ-, ственно, при подсчете которых выдают. импульсы на выходе, устанавливающие триггеры 7 и 10 в нулевое состояние.

Таким образом, триггеры 7 и 10 формируют на прямых выходах положительные импульсы длительностью (Й -ЬЙ) о о Го и (Й 1.аN) Го, которые соответствуют V„ „, и V

Если скорость движения магнитного носителя 2 меньше заданной наимень 15 шей скорости V .„ то период воспроиз. водимого сигнала х {положительный уровень сигнала ) на прямом выходе триггера 4 будет больше по длительности отрицательного сигнала наи- 20 большей заданной длительности. После окончания сигнала наибольшей заданной длительности на выходе элемента

6 будет появляться отрицательный сигнал, который через элемент 13 вырабатывает команду записи в регистр 14 значения счетчика 17..

Если скорость движения магнитного носителя 2 больше заданной наибольшей скоростиЧ „О1„, то период воспроизведенного сигнала 1. отри, цательный уровень сигнала) на прямом, выходе триггера 4 будет меньше по длительности положительного сигнала наименьшей заданной длительности.

После окончания сигнала наименьшей

;заданной длительности на выходе эле"

I мента 5 будет появляться отрицательный сигнал, который через элемент

13 записывает в регистр 14 значение счетчика 17.

834402

Формула изобретения

Устройство для измерения времени пуска магнитного носителя, содержащее последовательно соединенные магнитную головку воспроизведения, усилительформирователь и первый триггер, прямой выход которого подключен к первым входам первого и второго элементов

И-НЕ, элемент ИЛИ, входы которого подсоединены к выходам первого и второго элементов И-НЕ, генератор эталонной частоты, ггодключенный к одному входу третьего элемента И-НЕ, второй триггер, выход которого соединен с другим входом третьего элемента -HE, а вход подсоединен к входному зажиму устройства, счетчик, вход которого подсоединен к выходу третьего элемента И-НЕ, а выход подключен к индикатору через регистр, ко входу записи которого подключен выход элемента ИЛИ, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, оно снабжено третьим и четвертым триггерами, четвертым и пятым элементами И-НЕ, вторым и третьим счетчиками, вход каждого из которых подключен соответственно к выходу четвертого и пятого элементов И-НЕ, причем первые входы упомянутых элементов И-НЕ связаны с выходом генератора эталонной частоты, вторые входы четвертого и йятого элементов И-НЕ подключены к прямым выходам соответсвенно третьего и четвертого триггеров, инверсный выход третьего триггера связан со вторым входом первого элемента И-НЕ, выходы второго и третьего счетчиков подключены ко входу установки нуля соответственно третьего и четвертого триггеров первые входы третьего и четвертого триггеров связаны соответственно с инверсным и прямым выходами первого триггера, а прямой выход четвертого триггера подключен ко второму входу второго элемента И-НЕ.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И 555435, кл. О Ol В 27/00, 1977.

2. Авторск ре свидетельство СССР

Р 712811, кл. G 04 8 10/04, 1978.

Этот процесс происходит каждый раз; когда мгновенная скорость носителя превьппает в большую или в меньшую 45 сторону заданный диапазон скорости.

Когда переходной процесс пуска заканчивается и скорость магнитного носителя устанавливается на выходах элементов 5 и 6, сигналы не появляются. 50

Таким образом, в регистр записывается значение количества импульсов Й, соответствующее времени пуска h .=Й ©g магнитного носителя 2.

Результат измерения с регистра 14 55 регистрируется в индикаторе 18.

Предлагаемое устройство обеспечивает повышение точности измерения на

50Х по сравнению с известным.
