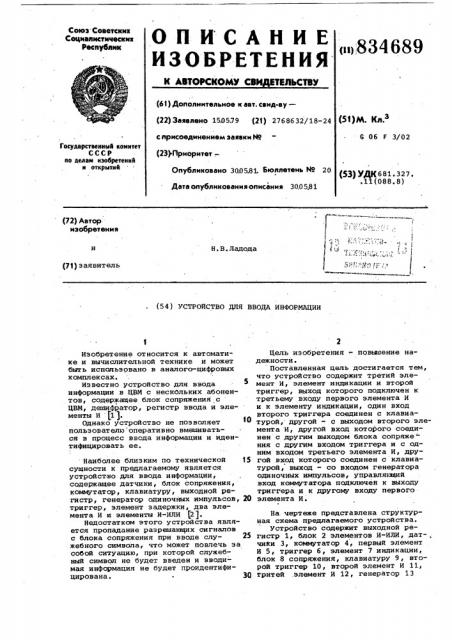

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву— (22) Заявлено 150579 (21) 2768632/18-24 (u>834689

Союз Севетскик

Социалистических

Республик (я)м. кл.з с присоединением заявки N9

G 06 Р 3/02

Государствеииый комитет

СССР по делам изобретеиий и открытий

f 23) Приоритет —. (53) УДК 681 ° 327 ° .11 (088. 8) Опубликовано 300581. Бюллетень

Дата опубликования описания 3005,81 (72) Автор изобретения

Н. В. Ладода (71) заявитель (54 ) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ

1О

Изобретение относится к автоматике и вычислительной технике и может быть использовано в аналого-цифровых комплексах.

Известно устройство для ввода информации в ЦВМ с нескбльких абонентов, содержащее блок сопряжения с

ЦВМ, дешифратор, регистр ввода и элементы И (1).

Однако устройство не позволяет пользователю оперативно вмешиваться в процесс ввода информации и идентифицировать ее.

Наиболее близким по технической 15 сущности к предлагаемому является устройство для ввода информации, содержащее датчики, блок сопряжения, коммутатор, клавиатуру, выходной регистр, генератор одиночных импульсов, 20 триггер, элемент задержки, два элемента И и элементы И-ИЛИ (2).

Недостатком этого устройства является пропадание разрешающих сигналов с блока сопряжения при вводе слу- 25 жебного символа, что может повлечь за собой ситуацию, при которой служебный символ не будет введен и вводимая информация не будет проидентифицирована. ЗО

Цель изобретения - повыаение надежности.

Поставленная цель достигается тем, что устройство содержит третий элемент И, элемент индикации и второй триггер, выход которого подключен к третьему входу первого элемента И и к элементу индикации, один вход второго триггера соединен с клавиатурой, другой — с выходом второго элемента И, другой вход которого соединен с другим выходом блока сопряжения с другим входом триггера и с одним входом третьего элемента И, другой вход которого соединен с клавиатурой, выход — со входом генератора одиночных импульсов, управлякщий вход коммутатора подключен к выходу триггера и к другому входу первого элемента И.

На чертеже представлена структурная схема предлагаемого устройства.

Устройство содержит выходной регистр 1, блок 2 элементов И-ИЛИ, дат-, чики 3, коммутатор 4, первый элемент

И 5, триггер 6, элемент 7 индикации, блок 8 сопряжения, клавиатуру 9, второй триггер 10, второй элемент И 11, тритей .элемент И 12, генератор 13

834689 одиночных импульсов и элемент 14 задержки.

Устройство работает следующим образом.

После набора на клавиатуре 9 необходимой информации (служебного символа) на вход генератора 13 одиночных импульсов через третий элемент И 12 с клавиатуры поступает единичный сиг нал, если при этом на втором входе этого элемента присутствует единичный (разрешающий) сигнал с выхода бло-,1 ка 8 сопряжения. Выходной импульс генератора одиночных импульсов поступает на управляющие входы блока 2 элементов И-ИЛИ и на элемент 14 задержки. Задержанный на время ввода !5 в ЦВМ служебного символа импульс,с выхода элемента задержки поступает . на вход второго элемента И 11, и, если на втором входе второго элемент

И к этому моменту еще присутствует 2(} единичный разрешакщий сигнал с выхода блока сопряжения, устанавливает .в "1" второй триггер 10. При этом элемент 7 индикации включается, что свидетельствует об окончании ввода в ЦВМ-служебного символа. Одновременно единичный сигнал с выхода второго триггера поступает на один из входов первого элемента И 5. Теперь в моменты, когда на входы триггера б с выходов блока сопряжения поступает сочетание сигналов, разрешающее ввод информации, на выходе этого триггера, а следовательно, и на втором входе первого элемента И 5 появляется "1" и, когда с управлякщего выхода коммутатора 4 на третий вход первого элемента И приходит единичный сигнал, что соответствует присутствию на выходных шинах коммутатора информации с датчиков 3, на выходе первого эле- 40 мента И 5 появляется "1", которая открывает элементы И-ИЛИ блока 2 для присутствукщих на их входах ин.формационных сигналов, и информация с датчиков 3 записывается в выход-4 ной регистр 1 и далее в ЦВМ ° Когда с блока сопряжения на входы триггера б поступает запрещающее сочетание сигналов, триггер перебрасывается в нулевое, состояние и на его выходе появляется "0" который закрывает первый элемент И 5 и коммутатор 4, и ввод информации возобновляется только после, поступления с блока сопря>кения опять сочетания разрешающих сигналср. После окончания ввода информации, относящейся к данному иден тификатору, с клавиатуры подается команда, которая обнуляет второй триг гер 10 и гасит элемент 7 индикации..

Устройство готово для ввода следующего служебного символа и соответствующего ему массива информации. Минимальный интервал времени, выданный устройству с блока сопряжения, должен быть достаточен для ввода одного массива информации, в том числе и служебного символа.

Предлагаемое устройство надежнее известных, так как исключает опасность появления в памяти ЦВМ непроидентифицированных массивов информации.

Формула изобретения

Устройство для ввода информации, содержащее датчики, блок сопряжения, коммутатор, клавиатуру, выходной регистр, генератор одиночных импульсов,. триггер, элемент задержки, первый и второй элементы И, блок элементов ИИЛИ, выходы которого соединены со входами выходного регистра, одни выходи— с выходами коммутатора, другие входыс клавиатурой, третьи входы — с выходом генератора одиночных импульсов и входом элемента задержки, четвертые входы - с выходом первого элемента И один вход которого подключен к управляющему выходу коммутатора, другой вход — к выходу триггера, один вход которого соединен с одним выходом блока сопряжения, выход элемента з адержки подключен к одному входу второго элемента И, о т л и ч а ющ е е с я тем, что, с целью повьыения надежности, содержит третий элемент И, элемент индикации .и второй триггер, выход которого подключен к третьему входу первого элемента И и к элементу индикации, один вход второго триггера соединен с клавиатурой, другой - с .выходом второго элемента, И>другой вход которого соединен с другим выходом блока сопряжения с другим входом триггера и с одним входом третьего элемента И, другой вход которого соединен с клавиатурой, выход — со входом генератора одиночных импульсов, управляющий вход коммутатора подключен к выходу триггера и к другому входу первого элемента И.

Источники .информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

9 467341, кл. G 06 F 3/02, 1972, 2. Авторское свидетельство СССР

528560, кл. G 06 F 3/02, 1974 (прототип), 834б 89
