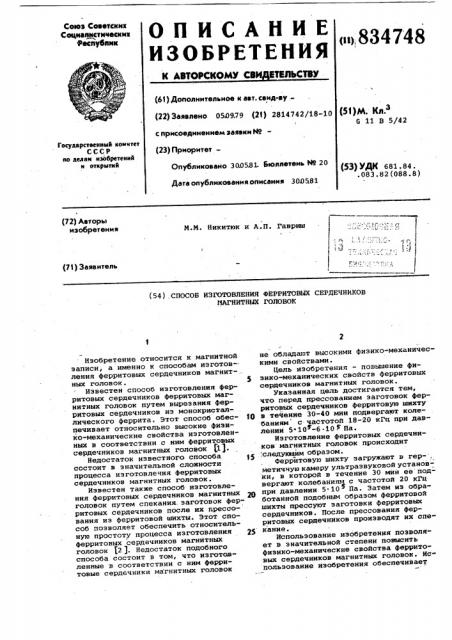

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Увспублнк

Ф

// с ф./

К АВТОРСКОМУ СВ ЕТВЛЬСТВУ (61) Дополнительное к аат. саид-ау(22) Заявлено 050979 (21) 2814742/18-10 Р )М СЛ

1 G 11 В 5/42 с присоедииеиием заявки l4O

Государственный комитет

СССР но делам изобретений и открытий (23) ПриоритетОпубликовано 360531. Бюллетень 89 20 (53) УДК 681.84. .083.82(088.8) Дата опубликования.описания 300581

М.М. Никитюк и А.П. Гавриш !

"3 (72) Авторы изобретения (71) Заявитель (54),СПОСОБ ИЗГОТОВЛЕНИЯ ФЕРРИТОВЫХ СЕРДЕЧНИКОВ

ИАГНИТНЫХ ГОЛОВОК

Изобретение относится к магнитной записи, а именно к способам изготовления ферритовых сердечников магнит- . ных головок. 5

Известен способ изготовления ферритовых сердечников ферритовых магнитных головок путем вырезания ферритовых сердечников иэ монокристаллического феррита. Этот способ обес- 10 печивает относительно высокие физико-механические свойства изготовленных в соответствии с ним ферритьвых сердечников магнитных головок f1).

Недостаток известного способа состоит в значительной сложности процесса изготовлечия ферритовых сердечников магнитных головок °

Известен также способ изготовления ферритовых сердечников магнитных 2п головок путем спекания. заготовок ферритовых сердечников после их прессования из ферритовой шихты. Этот способ позволяет обеспечить относительную простоту процесса изготовления феррнтовых сердечников магнитных головок t2 1. Недостаток подобного способа состоит в том, что изготовленные в соответствии с ним ферритовые сердечники магнитных головок не обладают высокими физико-механическими свойствами.

Цель изобретения — повышение физико-механических свойств ферритовых сердечников магнитных головок ° укаэанная цель достигается тем, что перед прессованием заготовок ферритовых сердечников ферритовую шихту в течение 30-40 мин подвергают колебаниям с чаототой 18-20 кГц при давлении 5 10 -6 ° 10 Па.

Изготовление ферритовых сердечников магнитных головок происходит

;:следующим образом.

Ферритовую шихту загружают в гер-, метиччую камеру ультразвуковой установки, в которой в течение 30 мин ее подвергают колебаниям с частотой 20 кГц при давлении 5 ° 10 Па. Затем из обработанной подобным образом ферритовой шихты прессуют заготовки ферритовых сердечников. После прессования ферритовых сердечников производят их спекание.

Использование изобретения позволяет в значительной степени повысить физико-механические свойства ферритовых сердечников магнитных головок. Использование ИэобрЕтения обеспечивает

834748

Составитель Е. Розанов

ТехРеД И. Граб Корректор М. Коста

Редактор Е. Кинив

Заказ 4109/78 Тираж 645 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, )X-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

,также относительную простоту процесса изготовления ферритовых сердечников магнитных головок.

Формула изобретения 5

Способ изготовления ферритовых сердечников магнитных головок путем спекания заготовок ферритовых сердечников после их прессования из феррито- 1О вой шихты, отличающийся тем, что, с целью повышения фиэикомеханических свойств ферритовых сер дечников, перед прессованием заготовок ферритовых сердечников феррито- . вую шихту в течение 30-40 мин подвергают колебаниям с частотой 18-20 кГц при давлении 5.10 -6 10 Па.

Источники информации, принятые во внимание при экспертизе

1. Патент Японии Р 47-30844, кл. 102 Е 51, 1972.

2. Патент США Р 3676610, кл. 179-100.2 1972 (прототип).
