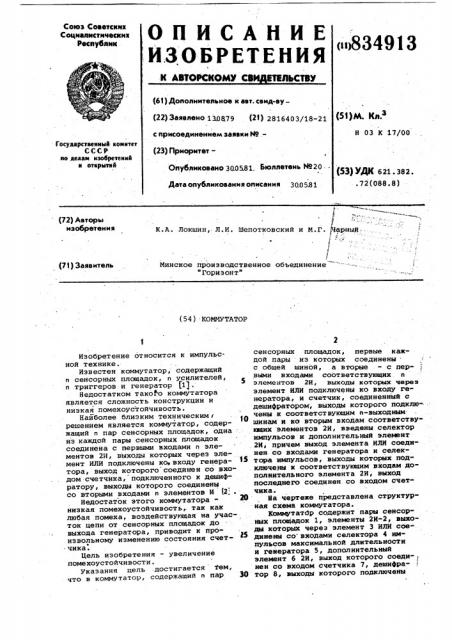

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ С ТВЛЬСТВУ

Союз Советских

Социалистических

Рвсеублин

<1о834913 (61) Дополнительное к авт. сеид-ву— (22) 3+>®леио 130879 (21} 2816403/18-21 З1) М. К. с Ррисоединеиием заявки МН 03 К 17/00

Государственный комитет

СССР по делам изобретений и открытий (23) ПриоритетОпубликовано 300581. бюллетень Н920 (53) УДК б21. 382..72(088.&) Дете опубликования описания 30.05.81

j

К.A. Локшин, Л.И. Шепотковский и М.Г. арный

1 (72) Авторы изобретения (71) Заявитель

Минское производственное объединение

"Горизонт" (54) КОММУТАТОР

Изобретение относится к импульсной технике.

Известен коммутатор; содержащий и сенсорных площадок, и усилителей, и триггеров и генератор (11.

Недостатком такого коммутатора является сложность конструкции и низкая помехоустойчивость.

Найболее близким техническим r решением является коммутатор, содержащий и пар сенсорных площадок, одна -. из каждой пары сенсорных площадок соединена с первыми входами и элементов 2И, выходы которых через элемент ИЛИ подключены ко, входу генератора, выход которого соединен со входом счетчика, подключенного к дешифратору, выходы которого соединены со вторыми входами и элементов И (2. .

Недостаток этого коммутаторанизкая помехоустойчивость,. так как любая помеха, воздействующая на участок цепи от сенсорных площадок до выхода генеРатора, приводит к произвольному изменению состояния счете чика.

Цель изобретения — увеличение помехоустойчивости.

Указания цель достигается тем, что в коммутатор, содержащий и пар 30 сенсорных площадок, первые каждой пары из которых соединены . с общей шиной, а вторые — с первыми входами соответствующих. п элементов 2И, выходы которых через элемент ИЛИ подключены ко входу генератора, и счетчик, соединенный с дешифратором, -выходы которого подключены к соответствующим и-выходным шинам и ко вторым входам соответствующих элементов 2И, введены селектор импульсов и дополнительный элеьюнт

2И, причем выход элемента ИЛИ соединен со входами генератора и селектора импульсов, выходы которых подключены к соответствующим входам дополнительного элемента 2И, выход последнего соединен со входом счетчика.

На чертеже представлена структурная схема коммутатора.

Коммутатбр содержит пары сенсорных площадок 1, элементы 2И-2, выходЫ которых через элемент 3 ИЛЙ ceieДинены со входами селектора 4 импульсов максимальной длительности и генератора 5, дополнительный элемент б 2И, выход которого соеди- нен со входом счетчика 7, дешифра- тор 8, выходы которого подключены

834913 к выходным шинам 9 и вторым входам соответствующих элементов 2И 2.

Селектор 4 импульсов максимальной длительности формирует сигнал на выходе при поступлении на его вход импульсов сигнала с длительностью . и >

Коммутатор работает следующим образом.

До прикосновения пальцем к парам сенсорных площадок 1 на выходах всех и элементов 2И 2 отсутствуют сигналы, вследствие чего отсутствует сигнал на выходе элемента ИЛИ 3. Поэтому ге. нератор 5 не формирует импульсы, а состояние счетчика 7 характеризуется некоторым двоичным кодом, который дешифрируется дешифратором 8, и на соответствующей выходной шине 9 имеется сигнал, на остальных шинах .

9 сигнал отсутствует.

При замыкании пальцем одной из пар сенсорных площадок 1 на первый вход соответствующего элемента 2И 2 подается сигнал, приводящий к появлению сигнала на выходе выбранного элемента. 2И. Сигнал с выхода элемента

2И 2 поступает на вход элемента

ИЛИ 3, на выходе которого появляется сигнал, воздействующий на генератор

5 и селектор 4 импульсов максимальной длительности. Генератор 5 начинает генерировать импульсы, поступа-. ющие на второй вход элемента 2И 6.

При появлении сигнала с выхода селектора 4 импульсов, воздействующего на первый вход элемента 2И 6, импульсы начинают проходить через эле" мент 2И 6 и поступать на вход счетчика 7, который при этом изменяет свое состояние . Как только счетчик

7 устанавливается в состояние, которому соответствует сигнал на выходной шине 9, подключенной ко второму входу данного элемента 2И 2, на выходе этого элемента 2И 2 исчезает сигнал, благодаря чему генератор 5 прекратит генерацию импульсов, и коммутатор остается в данном состоянии.

При замыкании пальцем другой пары сенсорных площадок 1 коммутатор работает аналогично.

При воздействии сигнала помехи длительностью t z / t на любой из входов элементов 2И 2 на ее выходе также появляется сигнал, который через элемент ИЛИ 3 воздействует на генератор 5 и селектор 4 импульсов максимальной длительности. Генератор

5 начинает в течение интервала времени е генерировать импульсы, однако они не поступают на вход счетчика 7 через элемент 2И 6,так как при поступлении на вход селектора ,О 4 импульсов максимальной длительности импульса помехи длительности йище,<й, на его выходе, а следовательно, и на первом входе элемента

2И 6, отсутствует сигнал.

Таким образом, введение в предлагаемый коммутатор селектора 4 импульсов максимальной длительности и элемента 2И 6, подключенных соответствую. щим образом, повышает его помехоустойчивость.

Формула изобретения

Коммутатор, содержащий и пар сенсорных площадок, первые каждой пары из которых соединены с общей шиной, а вторые - с первыми входами соответ ствующих и элементов 2И, выходы которых через элемент ИЛИ подключены ко входу генератора, и счетчик, соединенный с дешифратором, выходы которого подключены к соответствующим и выходным шинам и ко вторым входам соответствующих элементов 2И, о т— л и ч а ю -шийся тем, что, с целью увеличения помехоустойчивости, в него введены селектор импульсов и дополнительный элемент 2И, причем.. выход элемента ИЛИ соединен со входами генератора и селектора импульсов, 40 выходы которых подключены к соответствующим, входам дополнительного элемента 2И, выход последнего. соединен со входом счетчика.

45 Источники информации, принятые во внимание при экспертизе

1. Забелин К.Н. и др. Система сенсорного выбора программ СВП-3.

"Радио"., 1977, Р 7, с. 32.

2. Патент. Франции Р 2199626, кл. Н 03 К 5/00, опублик. 1974.
