Реферат



Союз Советских

Социалистических

Республик

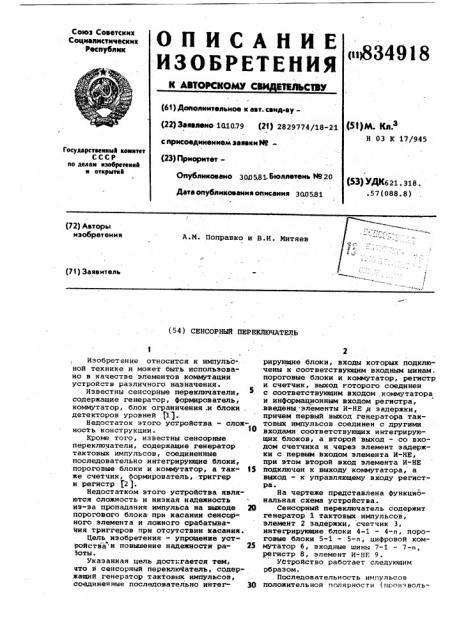

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ С ИИЛЬСФВУ

oi834918 (61) Доволнительное к авт. свид-ву(22) Заявлено 101079 (21) 2829774/18-21 (aspic. (л

Н 03 К 17/945 с >исое@инением заявки ИУГосударетвеииый комитет

СССР ио дмам изобретеиий и открытий (23) ПриоритетОлубликовано 300581. бюллетень М 20 (53) УДК621, 318. .57(088.8) Дате опубликования описания за05.81 (72) Авторы изобретения

A.Ì. Поправко и В.И. Митяев (71) Заявитель (54 ) СЕНСОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ!

Изобретение относится к импульсной технике и может быть использовано в качестве элементов коммутации устройств различного назначения.

Известны сенсорные переКлючатели, содержащие генератор, формирователь, коммутатор, блок ограничения,и блоки . детекторов уровней 1).

Недостаток этого устройства - сложность конструкции.

Кроме того, известны сенсорные переключатели, содержащие генератор тактовых импульсов, соециненные последовательно интегрирующие блоки, пороговые блоки и коммутатор, а так- 15 же счетчик, Формирователь, триггер и регистр P2).

Недостатком этого устройства являются сложность и низкая надежность из-эа пропадания импульса на выходе 20 порогового блока:при касании сенсорного. элемента и ложного срабатывайия триггеров при отсутствии касания.

Цель изобретения — упрощение устройства и повышение надежности ра- 25

5оты.

Указанная цель достигается тем, что и сенсорный переключатель, содержащий генератор тактовых импульсов, соединенные последовательно интег- 39 рирующие блоки, входы которых подключены к соответствующим входным шинам, пороговые блоки и коммутатор, регистр и счетчик, выход которого соединен с соответствующим входом, коммутатора и информационным входом регистра, введЕны элементы И-НЕ,,и задержки, причем первый выход генератора тактовых импульсов соединен с другими входами соответствующих интегрирующих блоков, а второй выход — co входом счетчика и через элемент задержки с первым Входом элемента И-НЕ, при этом второй вход элемента И-ЙЕ подключен к выходу коммутатора, а выход — к управляющему входу регистра.

Hа чертеже представлена функциональная схема устройства.

Сенсорный переключатель содержит генератор 1 тактовых импульсов, элемент 2 задержки, счетчик 3, интегрирующие блоки 4-1 — 4-п, пороговые блоки 5-1 - 5-п цифровой коммутатор 6, входные шины 7-1 — 7-п, регистр 8, элемент И-НЕ 9.

УСтройство работает следующим рбразом.

Последовательность импульсов положительной полярности (ирои воль834918 ной длительности) генератора 1 поступает на счетчик 3 импульсов, а также через элемент 2 задержки переднего фронта, компенсирующую эадерж» ку интегрирующих блоков 4-1 - 4-п и пороговых блоков 5-1 - 5-п на один из входов элемента И-НЕ 9, последо-. вательность импульсов отрицательной полярности с генератора 1 поступает на входы. интегрирующих блоков 4-1 4-п .

С выходов интегрирующих блоков lO

4-1 — 4-и сигналы поступают на соответствующие пороговые блоки 5-1—

5-п с выходов которых последовательность импульсов отрицательной полярности поступает на входы цифрового 35 коммутатора б.

Счетчик 3 импульсов, подключая через цифровой коммутатор б последовательно каждый из выходов пороговых блоков 5-1 — 5-п к выходу цифрового щ коммутатора б, соединенного со вторым входом элемента И-НЕ 9, запрещает прохождение импульса, подаваемого на первый вход элемента И-НЕ 9.

При касании рукой сенсорного элемента (входной шины 7-1 - 7-n), подключенного ко второму входу одного из.интегрирующего блока 4-1, вносится добавочная емкость и задержка переднего фронта импульса на выходе соответствующего порогового блока 30

5-1 увеличивается.

Увеличение задержки. приводит к тому, что, подключая выход порогового блока 5-1 через цифровой коммутатор .б ко второму входу элемента 35

И-НЕ 9, создают условия прохождения части импульса, подаваемого на первый вход элемента И-. HE 9 в результате этого на выходе элемента И-НЕ 9 в момент опроса счетчиком 3 импуль- 4О сов соответствующего входа цифрового коммутатора б появляются импульсы, величина которых зависит от вно- симой рукой емкости.

С выхода элемента И-НЕ 9 эти импульсы поступают на управляющий вход 1

Формула из бретения

Сенсорный переключатель, содержагене ато тактовых имп льсов щнй р р У г соединенные последовательно интегрирующие блоки, в оды которых подклк1чены к соответствующим входным шинам, пороговые блоки и коммутатор, регистр и счетчик, выход которого соединен с соответствующим входом коммутатора и инф рмационным входом регистра, отличающийся тем,что,с целью у рощения устройства и повышения надежности работы, в него введены элементы И-НЕ и задержки, причем первый выход генератора тактовый импульсов соединен с другими входами соответствующих интегрирующих блоков, а второй выход — со входом счетчика и через элемент задержки с первым входом элемента И-НЕ, при эт м второй вход элемента И-НЕ подключен к выходу коммутатора, а выход - управляющему входу регистра.

Источники информации, принятые во внимание при экспертизе

1. Акцептованная заявка Франции

9 2399764, кл. Н 03 К 17/00, 06.04.79.,2. Радио-телеви ионная электроника.

1977, кн. 5. с ° 14р17. регистра 8 на и которого поступа счетчика 3, аоот шиваемому входу ра б. Происходит кода, соответств входной шине 7-1

Введение алема ки позволяет упро и повысить надежи так как исключает симально возможно тового импульса. рмационные входы сигналы с выхода ствующие опрарового коммутатопись в регистр 8 его выбранной

7-п. тов И-HE и задержтить устройство сть его работы, я требование к макдлительности так834918
