Реферат

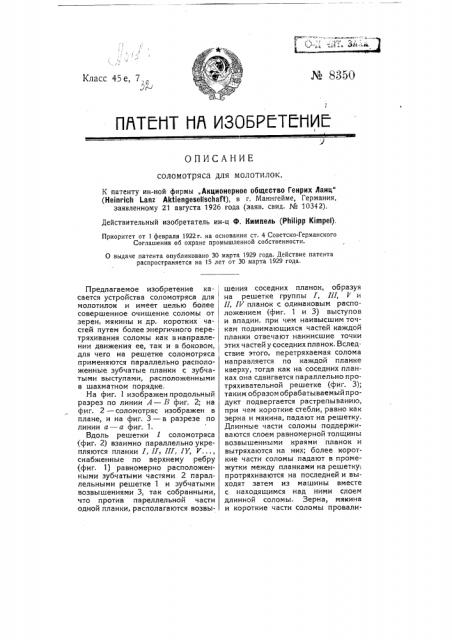

№ 8350

Класс 45 е, 7,, ) I

ПЙТЙНТ tlA И306РЙТЙИИЙ

ОПИСАНИЕ соломотряса для молотилок.

К патенту ин-ной фирмы „Акционерное общество Генрих Ланц" (Heinrich Lanz Aktiengesellschaft), в г. Маннгейме, Германия, заявленному 21 августа 1926 года (заяв. свид. № 10342).

Действительный изобретатель ин-ц Ф. Кимпель (Philipp Kimpel).

Приоритет от 1 февраля 1922 г. на основании ст. 4 Советско-Германского

Соглашения об охране промышленной собственности.

О выдаче патента опубликовано 30 марта 1929 года. Действие патента распространяется на 15 лет от 30 марта 1929 года.

Предлагаемое изобретение касается устройства соломотряса для молотилок и имеет целью более совершенное очищение соломы от зерен, мякины и др. коротких частей путем более энергичного перетряхивания соломы как внаправлении движения ее, так и в боковом, для чего на решетке соломотряса применяются параллельно расположенные зубчатые планки с зубчатыми выступами, расположенными в шахматном порядке.

На фиг. 1 изображен продольный разрез по линии А — В фиг. 2; на фиг. 2 — соломотряс изображен в плане, и на фиг. 3 — в разрезе по линии а а фиг. I.

Вдоль решетки 1 соломотряса (фиг. 2) взаимно параллельно укрепляются планки I, II, III, IY, снабженные по верхнему ребру (фиг. 1) равномерно расположенными зубчатыми частями 2 параллельными решетке 1 и зубчатыми возвышениями 3, так собранными, что против пареллельной части одной планки, располагаются возвышения соседних планок, образуя на решетке группы I, П1, V u

II, IV планок с одинаковым расположением (фиг. 1 и 3) выступов и впадин, при чем наивысшим точкам поднимающихся частей каждой планки отвечают наинисшие точки этих частей у соседних планок. Вследствие этого, перетряхаемая солома направляется по каждой планке кверху, тогда как на соседних планках она сдвигается параллельно протряхивательной решетке (фиг. 3); таким образом обрабатываемый продукт подвергается растрепыванию, при чем короткие стебли, равно как зерна и мякина, падают на решетку.

Длинные части соломы поддерживаютсч слоем равномерной толщины возвышенными краями планок и вытряхаются на них; более короткие части соломы падают в промежутки между планками на решетку; протряхиваются на последней и выходят затем из машины вместе с находящимся над ними слоем длинной соломы. Зерна, мякина и короткие части соломы провалиI Х Х!

ТИП рПЕЧЛТВЫЙ ТРУД ваются через решетку и попадают в приспособления для очистки. Таким образом, протряхивательная решетка в значительной мере разгружается благодаря тому, что протряхивание длинной соломы берут на себя выступающие части планок.

Групповое расположение планок влечет за собою непрерывное переворачивание длинной соломы, при чем короткие обрезки сломы падают через промежутки между планками на решетку.

П редм ет и а тента, Соломотряс для молотилок с параллельными зубчатыми планками на его поверхности, отличающийся тем, что в целях более энергичного отделения зерна и сбоины от крупной соломы> планки 11 и IV размещены относительно планок 1, 111 и V таким образом, что вершины выступов 3 первой серии планок расположены против нисших точек впадин второй серии.
