Питатель к погрузчику твердого навоза

Питатель к погрузчику твердого навоза

Иллюстрации

Показать все

Реферат



п11835323

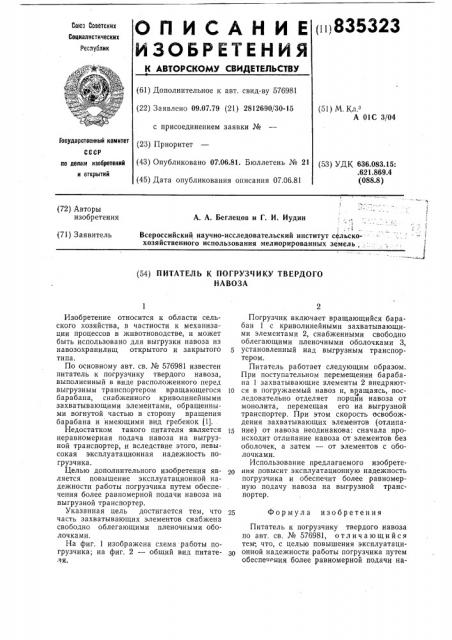

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву 576981 (22) Заявлено 09,07.79 (21) 2812690J30-15 с присоединением заявки № (23) Приоритет (43) Опубликовано 07 .06.81. Бюллетень № 21 (45) Дата опубликования описания 07.06.81 (51) М. Кл.

А 01С 3/04

Государственный комитет по делам изобретений н открытий (53) УДК 636.083.15: .621.869.4 (088.8) (72) Авторы изобретения

А. А. Беглецов и Г. И. Иудин

Всероссийский научно-исследовательский институт сельскохозяйственного использования мелиорированных зЕмель, (71) Заявитель (54) ПИТАТЕЛЬ К ПОГРУЗЧИКУ ТВЕРДОГО

НАВОЗА

Изобретение относится к области сельского хозяйства, в частности к механизации процессов в животноводстве, и может быть использовано для выгрузки навоза из навозохранилищ открытого и закрытого типа.

По основному авт. св. № 576981 известен питатель к погрузчику твердого навоза, выполненный в виде расположенного перед выгрузным транспортером вращающегося 10 барабана, снабженного криволинейными захватывающими элементами, обращенными вогнутой частью в сторону вращения барабана и имеющими вид гребенок (1).

Недостатком такого питателя является 15 неравномерная подача навоза на выгрузной транспортер, и вследствие этого, невысокая эксплуатационная надежность погрузчика.

Целью дополнительного изобретения является повышение эксплуатационной надежности работы погрузчика путем обеспечения более равномерной подачи навоза на выгрузной транспортер.

Указанная цель достигается тем, что часть захватывающих элементов снабжена свободно облегающими пленочными оболочками.

На фиг. 1 изображена схема работы погрузчика; на фиг. 2 — общий вид питате- зо ля, 2

Погрузчик включает вращающийся барабан 1 с криволинейными захватывающими элементами 2, снабженными свободно облегающими пленочными оболочками 3, установленный над выгрузным транспортером.

Питатель работает следующим образом.

При поступательном перемещении барабана 1 захватывающие элементы 2 внедряются в погружаемый навоз и, вращаясь, последовательно отделяет порцйи навоза от монолита, перемещая его на выгрузной транспортер. При этом скорость освобождения захватывающих элементов (отлипание) от навоза неодинакова: сначала происходит отлипание навоза от элементов без оболочек, а затем — от элементов с оболочками.

Использование предлагаемого изобретения повысит эксплуатационную надежность погрузчика и обеспечит более равномерную подачу навоза на выгрузной транспортер.

Формула изобретения

Питатель к погрузчику твердого навоза по авт. св. № 576981, отличающийся тем; что, с целью повышения эксплуатационной надежности работы погрузчика путем обеспеч ния более равномерной подачи на835323

Ф иг. 1

Составитель Н. Лазарева

Техред А. Камышникова Корректор Л. Орлова

Редактор О. Иванова

Заказ 1131/19 Изд. № 382 Тираж 712 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 воза на выгрузной транспортер, часть захватывающих элементов снабжена свободно облегающими пленочными оболочками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 57б981, кл. А 01С 3/04, 1976. в
