Реферат



1»1 835343

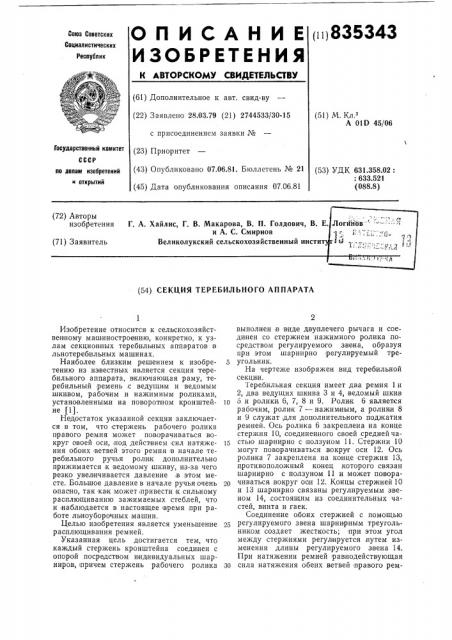

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 28.03.79 (21) 2744533/30-15 с присоединением заявки № (51) М. Кл.

А 01D 45j06 (43) Опубликовано 07.06.81. Бюллетень № 21 (45) Дата опубликования описания 07,06.81 (53) УДК 631.358.02:

: 633.521 (088.8) по делам изобретений н открытий (54) СЕКЦИЯ ТЕРЕБИЛЬНОГО АППАРАТА

ГосУдарственный комитет (23) Приоритет

Изобретение относится к сельскохозяйственному машиностроению, конкретно, к узлам секционных теребильных аппаратов в льнотеребильных машинах.

Наиболее близким решением к изобре- 5 тению из известных является секция теребильного аппарата, включающая раму, теребильный ремень,с ведущи м и ведомым шкивом, рабочим и нажимным роликами, установленными на поворотном кронштей- 10 не (1).

Недостаток указанной секции заключается в том, что стержень рабочего ролика правого ремня может поворачиваться вокруг овоей оси, под действием сил натяже- 15 ния обоих ветвей этого ремня в начале теребильного ручья ролик дополнительно прижимается к ведомому шкиву, из-за чего резко увеличивается давление,в этом месте. Большое давление в начале ручья очень 20 опасно, так как может привести к сильному расплющиванию зажимаемых стеблей, что и наблюдается в настоящее время при работе льноуборочных машин.

Целью изобретения является уменьшение 25 расплющивания ремней.

Указанная цель достигается тем, что каждый стержень кронштейна соединен с опорой посредством индивидуальных шарниров, причем стержень рабочего ролика 30 выполнен в виде двуплечего рычага и соеди нен со стержнем нажимного ролика посредством регулируемого звена, образуя при этом шарнирно регулируемый треугольник.

На чертеже изображен вид теребильной секции.

Теребильная секция имеет два ремня 1 и

2, два ведущих шкива 3 и 4, ведомый шкив

5 и ролики 6, 7, 8 и 9. Ролик 6 являетея рабочим, ролик 7 — наживным, à ролики 8 и 9 служат для дополнительного поджатия ремней. Ось ролика 6 закреплена на конце стержня 10, соединенного своей средней частью шарнирно с ползуном ll. Стержни 10 могут поворачиваться вокруг оси 12. Ось ролика 7 закреплена на конце стержня 13, противоположный конец которого связан шарнирно с ползуном 11 и может поворачиваться вокруг оси 12. Концы стержней 10 и 13 шарнирно связаны регулируемым звеном 14,,состоящим из соединительных частей, винта и гаек.

Соединение обоих стержней с помощью регулируемого звена шарнирным треугольником создает жесткость; при этом угол между стержнями регулируется .путем изменения длины регулируемого звена 14.

При натяжении ремней равнодействующая сила натяжения обеих ветвей правого рем835343

3 ня в точках К и А создает относительно оси

12 момент, который стремится повернуть стержни и треугольник mo часовой стрелке, а силы натяжения ремней в зоне рабочего ролика 7 создают относительно оси 12 5 момент, который стремится повернуть стержни и треугольник против часовой стрелки.

В итоге сумма этих моментов может быть равна нулю. Изменением длины регулируемого звена 14 как раз можно добиться ра- 10 венства суммы этих моментов нулю. При равенстве су ммы эгих моментов нулю ремни в точке К окажутся неприжатыми и по этому признаку можно проверить отсутствие дополнительного большого по величине 15 давления в нижней части теребильного ручья.

При тереблении льна натяжение ведущих ветвей ремней увеличивается, ввиду чего ранее установленное (на холостом ходу) 20 равенство суммы моментов нулю может нарушиться. Чтобы этого не произошло, необходимо изменить длину регулируемого звена 14 так, чтобы во время теребления стеблей в точке К ручья не было прижатия 25 ремней.

Если ролик 6 при изменении сил натяжения ремней (вследствие их вытягивания или релаксации) отошел от шкива, удлинением звена 14 его можно вернуть на преж- 30 нее место.

Для регулировки длины участка прижатия ремней опорный кронштей н 15 ролика 8 переставляется по направляющей рамы теребильного аппарата, для чего в направляющей просверлены отверстия, через которые проходят крепежные болты. При передвижении ролика 8 вниз длина участков прижатия ремней у роликов 7 и 8 увеличивается.

Использование изобретения в ль ноуборочных машинах позволит уменьшить повреждения стеблей и повысить долговечность теребильных:ремней. Формула изобретения

Секция теребильного аппарата, включающая раму, теребильный ремень с ведущим и ведомым шкивами, рабочим и нажимным роликами, установленными на поворотном кронштейне, отличающаяся тем, что, с целью уменьшения расплющивания стеблей каждый стержень кронштейна соединен с опорой посредством индивидуальных шарниров, причем стержень рабочего .ролика выполнен в виде двуплечего рычага и соединен со стержыем нажимного ролика, посредством регулируемого звена, образуя при этом шарнирный регулируем ы и тр еу гол вник.

Источники информации, при нятые во внимание при экспертизе

1. Авторское свидетельство СССР

ХО 188775, кл. А 01Р 45/06, 1964.
