Реферат

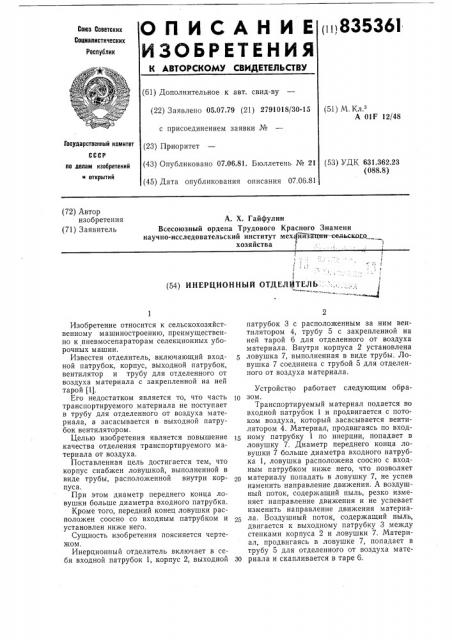

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и1,835361

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.07.79 (21) 2791018/30-15 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.06.81. Бюллетень № 21 (45) Дата опубликования описания 07.06.81 (51) М. Кл.з

А 01F 12/48

Государственный комитет (53) УДК 631.362.23 (088.8) по делам изобретений открытий (72) Автор изобретения (71) Заявитель

А. Х. Гайфулин

Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт мех йиз,Птии-еельскаго. хозяйства (54) И Н ЕР ЦИО Н Н Ы Й ОТДЕЛ Й ТЕЛ Ь

Изобретение относится к сельскохозяйственному машиностроению, преимущественно к пневмосепараторам селекционных уборочных машин.

Известен отделитель, включающий входной патрубок, корпус, выходной патрубок, вентилятор и трубу для отделенного от воздуха материала с закрепленной на ней тарой (1).

Его недостатком является то, что часть транспортируемого материала не поступает в трубу для отделенного от воздуха материала, а засасывается в выходной патрубок вентилятором.

Целью изобретения является повышение качества отделения транспортируемого материала от воздуха.

Поставленная цель достигается тем, что корпус снабжен ловушкой, выполненной в виде трубы, расположенной внутри корпуса.

При этом диаметр переднего конца ловушки больше диаметра входного патрубка.

Кроме того, передний конец ловушки расположен соосно со входным патрубком и установлен ниже него.

Сущность изобретения поясняется чертежом.

Инерционный отделитель включает в себя входной патрубок 1, корпус 2, выходной патрубок 3 с расположенным за ним вентилятором 4, трубу 5 с закрепленной на ней тарой 6 для отделенного от воздуха материала. Внутри корпуса 2 установлена ловушка 7, выполненная в виде трубы. Ловушка 7 соединена с трубой 5 для отделенного от воздуха материала.

Устройство работает следующим обра10 зом.

Транспортируемый материал подается во входной патрубок 1 и продвигается с потоком воздуха, который засасывается вентилятором 4. Материал, продвигаясь по входному патрубку 1 по инерции, попадает в ловушку 7. Диаметр переднего конца ловушки 7 больше диаметра входного патрубка 1, ловушка расположена соосно с входным патрубком ниже него, что позволяет материалу попадать в ловушку 7, не успев изменить направление движения. А воздушный поток, содержащий пыль, резко изменяет направление движения и не успевает изменить направление движения материала. Воздушный поток, содержащий пыль, двигается к выходному патрубку 3 между стенками корпуса 2 и ловушки 7. Материал, продвигаясь в ловушке 7, попадает в трубу 5 для отделенного от воздуха мате30 риала и скапливается в таре 6.

835361 (! !

С оста в и тель В. Дя ченко

Техред А. Камышникова

Редактор Н. Тимонина

Корректор Л. Слепая

Заказ 1130/18 Изд. № 390 Тираж 712 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова.

Инерционный отделитель позволит погысить качество отделения транспортируемого материала от воздуха.

Формула изобретения

1. Инерционный отделитель, преимущественно для селекционных зерноуоорочпых машин, включающий входной патрубок, корпус, выходной патруоок, вентилятор и трубу для отделенного от воздуха материа. .а с закрепленной на ней тарой, отл и ч a 0и., и и с я тем, что, с целью повышения каества отделения транспортируемого материала от воздуха, корпус снабжен ловушкой, выполненной в виде трубы, расположенной внутри корпуса.

2. Инерционный отделитель по п. 1, oòл II ч а ю щ tf и с я тем, ITQ диаметр передне.

5 го конца ловушки больше диаметра вход ного патрубка.

3. Инерционный отделнтель по и. 1, отл и ч а ю шийся тем, что передний конец ловушки расположен соосно со входным

10 патрубком и установлен ниже него.

Источники информации, припять,е во внимание при экспертизе

1, Авторское свидетельство СССР № 254921, кл з А 01D 4б/08, 1968.
