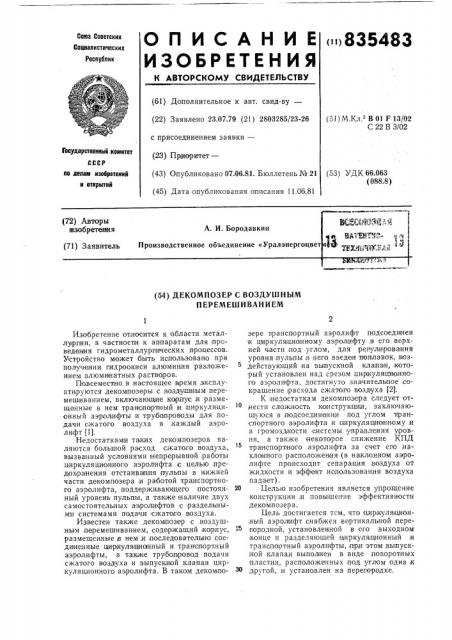

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Соеетских
Социалистических
Республик
I»>835483 (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.07.79 (21) 2803285/23-26 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.06.81. Бюллетень ¹ 21 (45) Дата опубликования описания 11.06.81 (51) М.Кл з В 01 F 13 02
С 22 В 3/02
Государстееииый номитет ло делам иэобретеиий и еткрытий (53) УДК 66 063 (088.8) (54) ДЕКОМПОЗЕР C ВОЗДУШНЫМ
ПЕРЕМЕШИВАНИЕМ
Изобретение относится к области металлу рнии, в частностями к аппаратам для проведения гидрометаллурпических процессов.
Устройство может быть использовано при получении гидроокиси алюминия разложением алюми натных:растворов.
Повсеместно в:настоящее время эксплуBTHipуются,декомпозеры с,воздушным перемеш иванием, включающие корпус,и размещенные в нем транопо1рпный iH циркуляционный аэролифты и трубопроводы для подачи сжатого воздуха в,каждый аэролифт {1).
Недостатками таких декомпозеров являются большой расход сжатого воздуха, вызванный условиями непрерывной:работы циркуляциониого аэрол ифта с целью предохранения отстаивания пульпы .в нижней части,декомпозера;и работой транспорт ного аэролифта, поддерживающего постоян- 20 ный уровень пульпы, а также наличие двух самостоятельных аэ роли фтов с,раздельными системами подачи сжатого воздуха.
Известен также декомпозер с воздушным,перемешиванием, содер|жащий ко рпус, размещенные в нем,и последовательно соеди ненные IIIHplKfляциэнный и транспортный аэрюлифты, а также трубопровод подачи сжатого воздуха и выпускной клапан циркуляниониого аэролифта. В таком декомпозере транспортный аэролифт подсоединен к циркуляционному аэролифту,в его верхней части под углом, для,регулирования уровня пульпы,в него введен поплавок, воздействующий на sbIIII) ñêíoé KJIBIIIBIH, который установлен над срезом циркуляционного аэролифта, достигнуто значительное .сокращение расхода сжатого воздуха 12).
К недостаткам декомпозера следует отнести сложность ко нструкции, заключающуюся в подсоединении под углом транспортного аэролифта к циркуля@ионному;и в громоздкости системы управления у ровня, а также некоторое снижение КПД тра нспо ртного аэролифта за счет его,наKJIoIHHoTo расположения (в HBlKJIQHHOM аэролифте происходит сепарация воздуха от жидкости и эффект использования воздуха па,дает) .
Целью изобретения является упрощение конструкции,и повышение эффективности декомпозера.
Цель достигается тем, что циркуляпионный аэролифт снабжен вертикальной перегородкой, установленной в его выходном конце и разделяющей циркуля@ионный и транспортный аэролифты, при этом, выпуск:ной клапан BblIIOJIIHBH в виде IIOBopoTIHbIX пластин, расположенных под углом одна к другой, и установлен на перегородке.
На фиг. 1 imao5ражен общий внд декомпозера с воздушным перемешиванием; еа фиг. 2 — узел 1;на фиг. 1.
Декомпозер представляет собой цили ндричесиий корпус 1 -с крышкой 2. Внутри корпуса в его цент<ральной части установлены циркуляционный аэролифт 8 для перемешивания аульпы и трубопровод 4 для пода чи:сжатого воздуха. В верхней выходной часпи,ци ркуля ионный аэролифт разделен вертикальной перегородкой б, на которой укреплана ось б клапана, состоящего .нз двух расположенных под углом друг,к другу пластин 7 и 8. Транспортный аэ ролифт 9 подсоединан к одной из частей циркуляционного аэролнфта, является его продолжением н выходит вервикально из декомпозера через ирышиу. Ось клапана через:рычаг 10, шток 11, коромысло 12, шток
18 связана с поплавком 14,,размещенным в успокоительной, камере 1б.
Деыомпозер работает следующим образом.
Корпус 1 заполняют пульпой и непрерывно перемешивают ее с помощью циркуляцион,ного аэ ролифта 8, подавая по трубопроводу 4 определенное количество сжатого воздуха. 11ри,заполнении декомлоэера пульпа нз аэролифта,изл ивается под пластиной 8 клапана, т. к. до определен ного технологического уровня пульпы эта часть клапана приподнята над срезом диркуляционно.го аэролифта под дейстаием собственного веса поплавка 14 и динамического напора потока, пульпы. По мере постепен;ного, повышения уровня пульпы в декомпозаре поплавок всплывает:и через системы
10, 11, 12,,18 воздействует на клапан, который поворачивается вокруг оаи 6, прикрывает циркуляцHolHIHbIH аэролифт, пластина
7 клапана овкрывает транспортный аэролифт. При этом часть пульпы, изливается обратно в декомпозер, а другая часть транспортируется в следующий декомпозер.
От воздействия возмущений на поверхности пульпы при ее;изливан ии из аэролифтов поплавок .предох раняется успокоительной .<аvrepoA 1,5.
Ф oip мула и зо б р е те н и я
1. Декомпозар с воздушным перемешиванием, содержащий корпус, размещенные в нем и последовательно соединенные цнркуляциоиный аэролифт с вылускным клапаном и транспо ргный аэролифт, а также трубопровод,для подачи сжатого воздуха, о тл и ч а ющ и йс я тем, что, с целью уп:рощения конструкции iH повышения эффективности декомпозера, циркуляцио нный аэролифт снабжен вертикальной ларегородкой, установлен ной в его выходном конце и разделяющей ци р иуляционный,и транспортный аэроли фты.
2. Декомпозер по п. 1, о т л и ч а ю щи йс я тем, что выпускной .клапан .выполнен в виде, поворотных пласпин, раоположенных
Зо под углом одна к другой, и установлен,на перегородке.
Источниии ни формации, принятые во внимание при экспертизе:
35 1. Беляев А. И. Металлургия легких металлов, .Ч., 1970, с, 170.
2. Авторское свидетельство СССР . " 6.16808, .кл. С,22 В 3/О2, 1976 (прототип).
