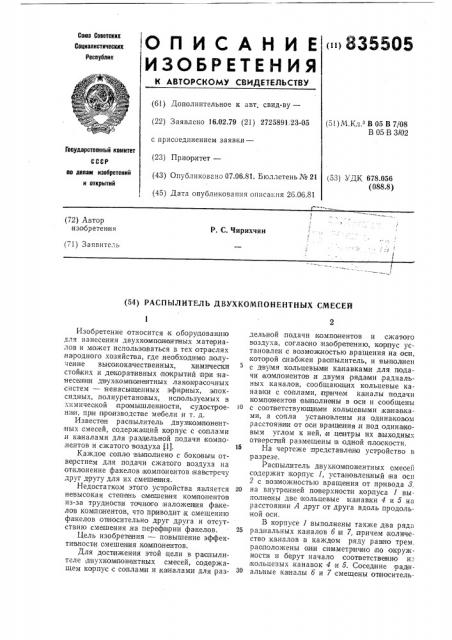

ОПИСАНИЕ
liiI 835505
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.02.79 (21) 2725891, 23-05 с присоединением заявки— (23) Приоритет— (43) Опубликовано 07.06.81. Бюллетень ¹ 21 (51) M.Кл. В 05 В 7/08
В 05 В 3 02
Государственный комитет по делам изобретений и открытий (53) УДК 678.056 (088.8) (45) Дата опубликования описания 26.06.81 (72) Автор
:изобретения
P. С. Чирихчян (71) Заявитель (54) РАСПЫЛИТЕЛЬ ДВУХКОМПОНЕНТНЫХ СМЕСЕЙ
Изобретение относится к оборудованию для нанесения двухкомпоненпных материалов и может использо|ваться B тех отра слях на родного хозяйства, где .необходимо лолучение высококачественных, химически стойких и декораTiHBHbIx покрытий прои нанесении двухкомпонентных лакоирасочных систем — .ненасьищенных эфир ных, эпоксидных, полиуретановых, используемых в химической промышленности, судостроенлн, прои лро изводстве мебели и т. д.
Известен распылитель двухкомлонентных смесей, содержащий корпус с соплами ,и ка|налами для раздельной подачи компонентов и сжатого воздуха (1).
Каждое солло .выполнено с боковым отверсти M JIH IIo BHH c?KBTioão воздуха .на отклонение факелов IKQMIIoiHeHTQB нав1стречу друг другу для их смешения.
Недостатком этого vcTlpoHCTBà является невысокая степень смешения компонентов из-за трудностями точного,наложен|ия факелов компонентов, что пр иводит к смещению факелов о пносительно друг друга и отсутствию смешения .на перефирии факелов.
Цель изобретения — повышение эффектиBHocTiH смешения,KolMIIQHBHTQB.
Для доспижения этой цели в распылителе двухкомпонентных смесей, содержащем корпус с соплами и ка налами для раздельной:подачи компонентов и сжатого воздуха, согласно изобретению, корпус усTBHoBJIckI с возможностью, вращения на оои, которой снабжен раопылитель, и выполнен с двумя кольцевыми ка навками для подачи компонентов,и двумя plsf+3)Mи,радиальных каналов, сообщающих кольцевые канавки с соплами, пр ичем каналы подачи компонентов ныполнены в оси и сообщены
IO с соответствующ|иМ И КОлвцевыми ка иавками, а сопла установлены .на одинаковом рассpoHHHIH от оси вра щ ения,и под одина ковым углом к ней, iH центры их .выходных отверстий размещены,в одной плотскости.
15 На чертеже представлена устройство в разрезе.
Распылитель двухкомпонентных смесей содержит, корпус 1, установленный на оси
2 с воэможностью вращения от привода ?, 20 на внутренней поверхности корпуса 1 выполнены две кольцевые п<анавки 4 и 5 на расстоянии А друг от друга вдоль продольной оси.
В корпусе 1 выполнены также два ряда
25 радиальных каналов б lH 7, причем:количество .каналов в каждом ряду равно трем. расположены OH симметр ич но IIIO окружности и берут начало соответственно из кольцевых канавок 4 и 5. Соседние рад1иЗО альные каналы б и 7 смещены относитель835505 но друг друга на угол 60 . На выходе радиальных ка налов б и 7 укреплены с помощью фитинтов 8 трубки 9 и 10, на концах которых,смонтированы сопла 11. При этом трубки 9 н 10 изопнуты и крепятся фити нга ми 8,к кар пупсу 1 так, что обеспечивают .расположение осей всех сопел под одинаковым углом а к продольной оси распыл,ителя.
Корпус 1 уста навл иваевся .на оси 2 так, 10 что кольцевые канавки 4 и б сообщаются соответственно с выходными отверстиями
12 и 18,каналов 14;и lб, выполненных в оси
2 и .служащих для раздельного подвода распыливаемых компонентов смеси. l5
Для вращения корпуса 1 от привода 8 предусмотрена .накидная гайка lб, установлен ная на подшип н иках 17, укрепленных на осы ?. Корпус 1 соединен с накидной гайкой lб при помощи ленточной несамотормозящей резьбы,,имеющей одинаковое направлание с вращением корпуса. Такое соединение корпуса с,наиидиой гайкой обеспечивает постоянное саиоуплотнение корпуса 1 с уплотнительным кольцом 18 по поверхности контакта Б при в ращении,корпуса 1 от привода 8.
В ооН выполнен также сквозной канал
19 для подачи сжатого воздуха, который сообщается с соплаыи:распылителя через полость 20, выполненную в:ко1рпусе 1, три канала 21 и три канала 22,,расположенных с имметрично по окружности и связанных соответственно с радиальными, каналамиби7. 35
Раапылитель,работает следующим образом.
Корпус распылителя 1 привод ится во вращение приводом 8 с помо щью наиидной гайки !б. Компоненты смеси,под .напором 40 подаются в каналы 14 и 15 m поступают соответстве нно через выходные отверстия (1 IH 12 в кольцевые канавки 4 и б,и далее по радиальным каналам б и 7 и трубкам 9 в сопла распылителя. Однов|ременно сжа- 45 тый:во здух подаешься в канал 19, откуда он поступает в полость 20, .и далее по каналам
21 и 22 попадает в .сопла 11. Поскольку
=опла l l устана вл иваются под о длнаковым углом а к оси распылителя, а корпус с соплами !1 вращается, то получаем одну круговую зону раздель>но рас1пыланных сжатым воздухом компонентов смеси. Причем непрерывное наложение друг на друга факелов распыла, образованных каждым соплом ра спылителя, обеспечивает интенсивное внедрен ие распыленных частичек друг з друга и их эф фктивное перемешиван.ие.
О "обенноатью готовых,к употреблению двухкомпонентных систем является их низкая «жизнеспособность». Для,на несения материалов с соотношением компонентов от
1: 1 до I: 3 предлагаемый,ра апылитель является эффективным, поскольку он обеспечивает раздельное,ра апылен ие компонентов смеси двумя грувпами сопел и получение хорошего смешивания распылен ных матер иалов, что необходимо для:получения высо кокачественных химически стойких |и де,кора гивпых покрытий.
Ф ор мула и за бр ете ния
Распылитель двухкомпонентных смесей, содержащий корпус с соплами .и каналами для раздельной,подач и компонентов .и сжатого воздуха, отличающийся тем, что, с целью повыше|ния эффективности амешения компонентов, корпус установлен с возможностью вращения .на оси,,которой анабжан распылитель,,и выпал пан с двумя кольцевыми кананкам и для подачи,компонентов и двумя рядами, радиальных каналов, сообщающих кольцевые каналии с,соплам.и, причем каналы подачи .ком по. не.нтов вьнпол нены в оаи и сообщены с соответству|ощими:кольцевыми ка нав ками, а сопла установлены на одинаковых расстояниях от оси вращения и под одинаковы мв углами к ней, и центры их выходных отверстий размещены в одной плоскости.
Источник и нформации, принятый во внимание п ри экслер пизе:
1. Гоц В. Л. !Н др. Методы окраски промышленных изделий.:М., «Химия», 1975, с. 30, рис. 1.14 (прототип).
