Реферат

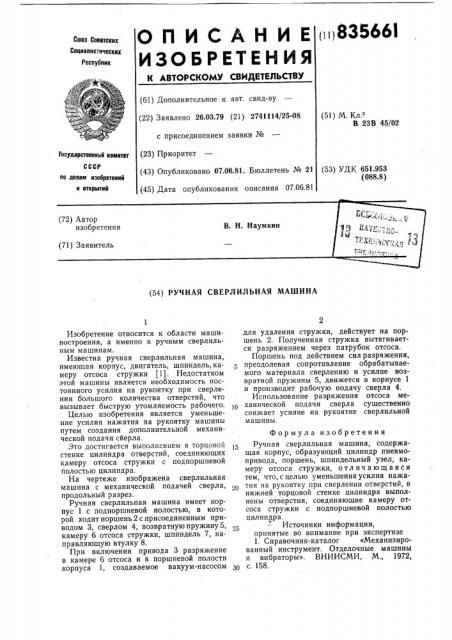

(i i! 835661

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.03.79 (21) 2741114/25-08 с присоединением заявки № (51) М. Кл.з

В 23В 45/02 (53) УДК 651.953 (088.8) (43) Опубликовано 07.06.81. Бюллетень № 21 (45) Дата опубликования описания 07.06.81 оо делам изебретеиий и открытий (54) РУЧНАЯ СВЕРЛИЛЬНАЯ МАШИНА тостдарстееиныв комитет (23) Приоритет

Изобретение относится к области машиностроения, а именно к ручным сверлильным машинам.

Известна ручная сверлильная машина, имеющая корпус, двигатель, шпиндель,камеру отсоса стружки (1). Недостатком этой машины является необходимость постоянного усилия на рукоятку при сверлении большого количества отверстий, что вызывает быструю утомляемость рабочего.

Целью изобретения является уменьшение усилия нажатия на рукоятку машины путем создания дополнительной механической подачи сверла.

Зто достигается выполнением в торцовой стенке цилиндра отверстий, соединяющих камеру отсоса стружки с подпоршневой полостью цилиндра.

На чертеже изображена сверлильная машина с механической подачей сверла, продольный разрез.

Ручная сверлильная машина имеет корпус 1 с подпоршневой полостью, в которой ходит поршень 2 с присоединенным приводом 3, сверлом 4, возвратную пружину 5, камеру 6 отсоса стружки, шпиндель 7, направляющую втулку 8.

При включении привода 3 разряжение в камере 6 отсоса и в поршневой полости корпуса 1, создаваемое вакуум-насосом для удаления стружки, действует на поршень 2. Полученная стружка вытягивается разряжением через патрубок отсоса.

Поршень под действием сил разряжения, преодолевая сопротивление обрабатываемого материала сверлению и усилие возвратной пружины 5, движется в корпусе 1 и производит рабочую подачу сверла 4.

Использование разряжения отсоса механической подачи сверла существенно снижает усилие на рукоятке сверлильной машины.

Формула изобретения

Ручная сверлильная машина, содержащая корпус, образующий цилиндр пневмопривода, поршень, шпиндельный узел, камеру отсоса стружки, отл ич а юща я ся тем, что, с целью уменьшения усилия нажатия на рукоятку при сверлении отверстий, в нижней торцовой стенке цилиндра выполнены отверстия, соединяющие камеру отсоса стружки с подпор ш невой полостью цилиндра.

Источники информации, принятые во внимание при экспертизе

1. Справочник-каталог «Механизированный инструмент. Отделочные машины и вибраторы». ВНИИСМИ, М., 1972, зо с, 158.

835661

Редактор П. Горькова

Заказ 1022/2 Изд. № 393 Тираж 1148 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Ъ яв

4 >»

Составитель Т. Ильенко

Техред И. Заболотнова Корректор Р. Беркович
