Переносное устройство для вырезкиотверстий

Переносное устройство для вырезкиотверстий

Иллюстрации

Показать все

Реферат



(i 11 835675

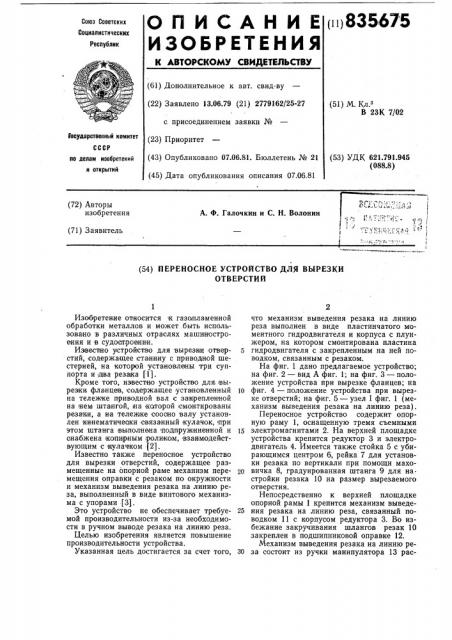

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕДЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.06.79 (21) 2779162/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.06.81. Бюллетень № 21 (45) Дата опубликования описания 07.06.81 (51) М.К .

В 23К 7/02

1осударственный комитет (53) УДК 621.791.945 (088.8) по делам ивобретений и открытий (72) Авторы изобретения

А. Ф. Галочкин и С. Н. Волонин

1

1

1 (71) Заявитель (54) ПЕРЕНОСНОЕ УСТРОЙСТВО ДЛЯ ВЫРЕЗКИ

ОТВЕРСТИЙ

Изобретение относится к газопламенной обработки металлов и может. быть использова но в различных отраслях маши ностроения и в судостроении.

Иэвестно устрой ство для вырезки отвер- 5 стий, содержащее станину с приводной шестерней., на которой уста новлены три суппорта и два резака (1).

Кроме того, иэвестно устройство для. выреэки, фланцев, содержащее установленный 1О на тележке приводной вал с закрепле|нной на нем. штангой, еа кото рой смонтированы резаки, а на теле ике GooclHO валу установлен кинематически связанный кулачок, .при этом штанга выполнена подпружиненной и снабжена копирным ролико|м, взаимодей ствующим с кулачком (2).

Известно также переносное устройство для вырезки отверстий, содержащее размещенные на опорной раме механизм пере- 20 мещения оправки с резаком по окружности и механизм выведения резака на линию реза, выполненный в виде винтового механизма с упорами (3).

Это устройство не обеспечивает требуе- 25 мой производительности из-за необходимости в ручном выводе резака на линию реза.

Целью изобретения является повышение производительности устройства.

Указанная цель достигается за счет того, 30 что механизм выведения резака на линию реза выполнен в виде пластинчатого моментного гидродвигателя и корпуса с плунжером, на котором смонтирована пластина гидродвигателя с закрепленным на ней поводком, связанным с резаком.

На фиг. 1 дано предлагаемое устройство; на фиг. 2 — вид А фиг. 1; на фиг. 3 — положение устройства при вырезке фланцев; на фиг, 4 — положение устройства при вырезке отверстий; на фиг. 5 — узел 1 фиг. 1 (механизм выведения резака на линию реза).

Переносное устройство содержит опорную раму 1, оснащенную тремя съемными электромагнитами 2. На верхней площадке устройства крепится редуктор 3 и электродвигатель 4. Имеется также стойка 5 с убирающимся центром 6, рейка 7 для установки резака по вертикали при помощи маховичка 8, градуированная штанга 9 для настройки резака 10 на размер вырезаемого отверстия.

Непосредственно к верхней площадке опорной рамы 1 крепится механизм выведения резака на линию реза, связанный поводком 11 с корпусом редуктора 3. Во избежание закручивания шлангов резак 10 закреплен в подшипниковой оправке 12.

Механизм выведения резака на линию реза состоит из ручки манипулятора 13 рас835675 ходного бака 14, распределительного механизма, в корпусе 15 которого размещен с возможностью поворота и перемещения вдоль оси плунжер 16. Пластина 17 пластинчатого моментного гидродвигателя же- 5 стко связана с поводком 11, находящимся в зацеплении с вилкой 19 шарнирно закрепленного корпуса редуктора 3. Плунжер 16 имеет удлиненный хвостовик, на конце которого закреплена ручка манипулятора 13. lo

Ход ручки манипулятора ограничивается фигурным вырезом пластины 20.

Переносное устройство работает следующим образом.

Устройство устанавливают на стальной д лист опорной рамой 1, при необходимости включаются электромагниты 2. Центр циркульного устройства совмещают с керном центра вырезаемой окружности. Радиус вырезаемой окружности устанавливают по рО градуированной шкале 9. Далее в зависимости от того, нужно ли изготовить фланец или вырезать отверстие, движением ручки манипулятора 13 вверх или вниз смещают центр циркуля от вертикальной оси. Это позволяет вывести газовый резак 10 наружу вырезаемой окружности для случая, если надо вырезать фланец, и внутрь вырезаемой окружности, если надо получить отверстие. 30

Затем с помощью вентилей в газовый резак 10 подают горячую смесь, зажигают и регулируют пламя. Металл нагревают до температуры воспламенения и с помощью вентиля 21 подают режущий кислород, который одновременно поступает в газовый резак 10 и на диафрагму пневмокамеры 22 через дозирующий винт 23.

Как только режущий кислород резака 10 пробивает отверстие в листе, оператор включает кнопкой «пуск» электродвигатель

4 устройства, который начинает перемещать газовый резак 10 вокруг стойки 5.

Кислород, надавив на диафрагму пневмокамеры 22, вытесняет жидкость из полости с противоположной стороны диафрагмы. жидкость, поступая в гидроцилиндр, перемещает в нем плунжер 16, связанный с поводком 11, находящимся в зацеплении с вилкой 19 шарнирно закрепленного корпуса редуктора 3.

Поводок 11 плавно выводит стойку 5 циркуля в вертикальное положение и газовый резак 10 плавно выходит на линию окружности реза.

Формула изобретения

Переносное устройство для вырезки отверстий, содержащее размещенные на опорной раме механизмы перемещения оправки с резаком по окружности и выведения резака на линию реза, о тл и ч а ю щееся тем, что, с целью повышения производительности, механизм выведения резака на линию реза выполнен в виде пластинчатого моментного гидродвигателя и корпуса с плунжером, на котором смонтирована пластина гидродвигателя с закрепленным на ней поводком, связанным с резаком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Мо 173111, кл. В 23К 7/02, 12.02.64.

2. Авторское свидетельство СССР № 583881, кл. В 23К 7/02, 17.04.76.

3. Газопламенная обработка металлов.

М., «Высшая школа», 1975, с. 207 (прототип) .

835675 золтан

Фиг.5

Составитель В. Шишловский

Техред И. Заболотнова Корректор О. Тюрина

Редактор Г. Бельская

Типография, пр. Сапунова, 2

Заказ 1137/15 Изд. № 392 Тираж 1148 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
