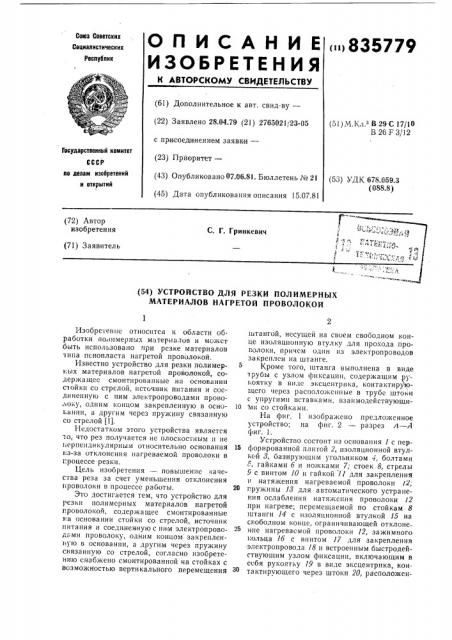

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

>835779 (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.04.79 (21) 2765021;,23-05 (51) Я K,-I з В 29 C 17/10

В 26 F 3/12 е присоединением заявки—

Государственный комитет (23) Приоритет— (43) Опубликовано 07.06.81. Бюллетень ¹ 21 (45) Дата опубликования описания 15.07.81 по делам изобретений и открытий (53) УДК 678.659.3 (088.8) (72) Автор изобретения

C. Г. Гринкевич (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕЗКИ ПОЛИМЕРНЫХ

МАТЕРИАЛОВ НАГРЕТОЙ ПРОВОЛОКОЙ

Изобретение относится к области обработки полимерных iMDTepH3 10В и быть использовано при резке материалов ипа пснопласта нагретой проволокой.

Известно устройство для резки полимерных материалов нагретой проволокой, содержащее смонтированные на основании с1ойки со стрелой, источник питания и соединеннук> с ним электропроводами проволоку, одним концом закрепленную в осноьании, а другим через пружину связанную со стрелой (1).

Иедостатком этого устройства является

".o, что рез получается не плоскостным и IIe перпенди кулярным относительно основания из-за отклонения нагреваемой проволоки в т роцессе резки.

Цель изобретения — повышение качества реза за счет уменьшения отклонения проволоки в процессе работы.

Это достигается тем, что устройство для резки полимерных материалов нагретой проволокой, содержащее смонтированные иа основании стойки со стрелой, источник литания и соединенную с ним электропроводами проволоку, одним концом закрепленную в основании, а другим через. пружину связанную со стрелой, согласно изобретению снабжено смонтированной на стойках с возможностью вертикального перемещения штангой, несущей на своем свободном конце изоляционную втулку для прохода проголоки, причем один из электропроводов закреплен на штанге, Кроме того, штанга выполнена в виде трубы с узлом фиксации, содер>кащим рукоятку в виде эксцентрика, контактирующего через рàсполо>ксløûå в трубе штоки с упругими вставками, взаимодействующи10 ми со стойками.

На фиг. 1 изображено предложенное устройство; на фиг. 2 — разрез Л вЂ” А фиг. 1.

Устройство состоит из основания 1 с пер15 форированной плнгой 2, изоляционной втулкс и 3, базирующи м угольни ком 1, болтами

5, гайками б и ножками 7; стоек 8, стрелы

9 с винтом 10 и гайкои 11 для закрепления и натяжения нагреваемой проволоки с2, 20 гружины И для автоматического устранения ослабления натяжения проволоки 12 при нагреве; перемещ" åìîé по стойкам 8 ьтанги 14 с изоляционной втулкой 15 на сгободном конце, ограничивающей отклонение нагреваемой проволоки 12, зажимного кольца 16 с винтом 17 для закрепления электропровода 18 и встроенным быстродействующим узлом фиксации, включающим в себя рукоятку 19 в виде эксцентрика, контактирующего через штоки 20, расположен335779 пые в штанге 14, выполненной в виде трубы, с упругими вставками 21, взаимодействующими со стойками 8. Винт 22 служит для закрепления нижнего конца проволоки !

2 в основании, электропроводами 28 и 18 проволока подсоединена к источнику питания (не показан) .

Устройство работает следующим ооразом.

Угольник 4 на персрорированной плите 2 устанавливают по отношению к проволоке

1" на расстоянии, равном ширине (толщи)- å) требуемой заготовки, и закрепляют ган«ой 6, а штангу 14 — на необходимой высоте в завис:мости от размеров обрабатываемой заго — îâêè и фиксируют поворотом рукоятки 19 относительно стоек 8. Включают источн питания и производят процесс резки.

Предложенное устройство позволяет г,роизводить качественную разгрузку заготовок из матерна ".а типа пенопласта за счет уменьшения отклонения проволоки в процессе работы, Формул, изобретения

1. Устройст"o для резки полимерных ма териалов нагретой проволокой, содержащее смонтирован.:.-.ые на основании стойки со стрелой, источник питания и соединенную с ним электронроводами проволоку, одним концом закрепленную в основании, а дру5 гим через пружину, связанную со стрелой, о т л v. r а ю щ е е с я тем, что, с целью повышения качества реза за счет уменьшения .-iT«,онения прсволокп в процессе работы, 3 стройство снаожено смонтированной

)p стойках с возможностью вертикального перемещения штангой, несущей на своем свободном конце изоляционную втулку для

«ðîõñäà проволоки, причем один из электропроводов закреплен на штанге.

)5

2. Устройство по п. 1. о т л и ч а ю щ е сс я тем, что штанга выполнена в виде трубы с узлом фиксации, содержащим рукоятку в виде эксцентрика, контактирующего

20 срез расположенныс в трубе штоки с упругими вставками, взаимодействующими со стой к ам и.

Истсчнпк .,нформации, принятый во в имаппе при экспертизе:

1. (атент США ¹ 3901110, кл. Я-171, ь и у б. . и к. 9:, и р от О т и и ) .

835779

Составитель В. Ляпина

Редактор Е. Хорина

Техред И. Заболотнова

Корректор И. Осиповская

Заказ 779/620 Изд. ¹ 397 Тираж 694 11одписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
