Экструзионная головка для изготов-ления трубчатых изделий из полимер-ных материалов

Патент 835803

Авторы

Иллюстрации

Показать все

Реферат

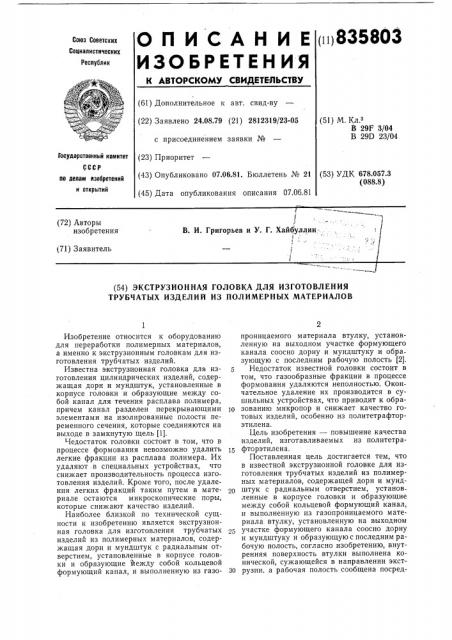

())) 835803

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.08.79 (21) 2812319/23-05 с присоединением заявки № (23) Приоритет (43) Опубликовано 07.06.81. Бюллетень № 21 (45) Дата опубликования описания 07.06.81 (51) М. Кл.

В 29F 3/04

В 29D 23/04

Гасударственный комитет (53) УДК 678.057.3 (088.8) по делам лзобретеннй н открытий

В. И. Григорьев и У. Г. Хайбуллин(72) Авторы изобретения

I !

1 (71) Заявитель

I вЂ” «т (54) ЭКСТРУЗИОННАЯ ГОЛОВКА ДЛЯ ИЗГОТОВЛЕНИЯ

ТРУБЧАТЫХ ИЗДЕЛИЙ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

Изобретение относится к оборудованию для переработки полимерных материалов, а именно к экструзионным головкам для изготовления трубчатых изделий.

Известна экструзионная головка для изготовления цилиндрических изделий, содержащая дорн и мундштук, установленные в корпусе головки и образующие между собой канал для течения расплава полимера, причем канал разделен перекрывающими )о элементами на изолированные полости переменного сечения, которые соединяются на выходе в замкнутую щель (1).

Чедостаток головки состоит в том, что в процессе формования невозможно удалить 15 легкие фракции из расплава полимера. Их удаляют в специальных устройствах, что снижает производительность процесса изготовления изделий. Кроме того, после удаления легких фракций таким путем в материале остаются микроскопические поры, которые снижают качество изделий.

Наиболее близкой по технической сущности к изобретению является экструзионная головка для изготовления трубчатых изделий из полимерных материалов, содержащая дорн и мундштук с радиальным отверстием, установленные в корпусе головки и образующие Йежду собой кольцевой формующий канал, и выполненную из газо- 30 проницаемого материала втулку, установленную на выходном участке формующего канала соосно дорну и мундштуку и образующую с последним рабочую полость (2).

Недостаток известной головки состоит в том, что газообразные фракции в процессе формования удаляются неполностью. Окончательное удаление их производится в сушильных устройствах, что приводит к образованию микропор и снижает качество готовых изделий, особенно из политетрафторэтилена.

Цель изобретения вЂ” повышение качества изделий, изготавливаемых из политетрафторэтилена.

Поставленная цель достигается тем, что в известной экструзионной головке для изготовления трубчатых изделий из полимерных материалов, содержащей дорн и мундштук с радиальным отверстием, установ ленные в корпусе головки и образующие между собой кольцевой формующий канал, и выполненную из газопроницаемого материала втулку, установленную на выходном участке формующего канала соосно дорну и мундштуку и образующую с последним рабочую полость, согласно изобретению, внутренняя поверхность втулки выполнена конической, сужающейся в направлении экструзии. а рабочая полость сообщена посред83d803

Формула изобретения

Составитель Э. Гольтякова

Техред И. Заболотнова

Редактор Л. Ушакова

Корректоры: Л. Слепая и О. Тюрина

Заказ 1126/15 Изд. № 381 Тираж 694 Подписное

НПО. «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 етвом радиального отверстия в мундштуке с системой вакуум-отсоса.

На чертеже показан продольный разрез предлагаемой экструзионной головки.

Головка состоит из корпуса 1, мундштука 2, жестко соединенного с корпусом, дорна 3, расположенного коаксиально внутри корпуса и образующего с мундштуком кольцевую формующую щель, втулки 4, вы полненной из газопроницаемого материала.

Втулка образует с мундштуком 2 рабочую полость 5, соединенную посредством радиального отверстия а в мундштуке с системой 6 вакуум-отсоса. Внутренняя поверхность втулки 4 выполнена конической и образует с дорном 3 щель б, сужающуюся в направлении экструзии.

Предлагаемая головка работает следующим образом.

Расплав полимера, например политетрафторэтилена, под действием поршня течет через кольцевой формующий канал, образованный мундштуком 2 и дорном 3. В кольцевой конической щели б материал сжимается. При этом легкие фракции под действием давления формования и вакуума, создаваемого вакуумной системой 6 в полости 5, через газопроницаемую втулку

4 удаляются из материала. В кольцевой щели в, образованной выходными участками мундштука и дорна, производится окончательное формование трубчатого изделия.

Предлагаемая экструзионная головка позволяет изготавливать изделия из политетрафторэтилена высокого качества с плотной без пор структурой.

Экструзионная головка для изготовления

1О трубчатых изделий из полимерных материалов, содержащая дорн и мундштук с радиальным отверстием, установленные в корпусе головки и образующие между собой кольцевой формующий канал, и выполнен15 ную из газопроницаемого материала втулку, установленную на выходном участке формующего канала соосно дорну и мундштуку и образующую с последним рабочую полость, отличающаяся тем, что, с целью повышения качества изделий, изготавливаемых из политетрафторэтилена, внутренняя поверхность втулки выполнена конической, сужающейся в направлении экструзии, а рабочая полость сообщена посредством радиального отверстия в мундштуке с системой вакуум-отсоса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

3О № 376249, кл. В 29F 3/04, 1971.

2. Патент США № 3907484, кл. 425 вЂ 4, опубл. 1975 (прототип).
