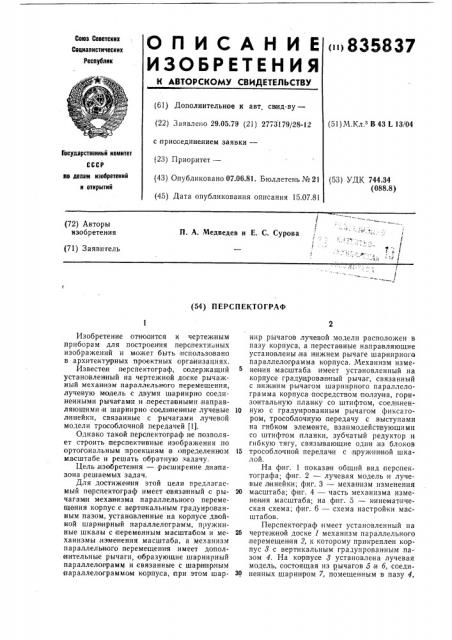

О П И С А Н И Е ()835337

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт свыд-ву— (22) Заявлено 29.05.79 (21) 2773179/28-12 (51) М.Кл. В 43 L )3/04 с присоединением заявки— (23) Приоритет—

Государственный комитет по делам изобретений и открытий (43) Опубликовано 07.06.81. Бюллетень №21 (53) УДК 744.34 (088.8) (45) Дата опубликования описания 15.07,81 (72) Авторы изобретения

j 1

3 с

--1;

П. А. Медведев и Е. С. Сурова !

I (71) Заяви гель (54) П ЕРС П ЕКТО ГРАФ

Изобретение относится к чертежным приборам для построения перспективных изображений и может быть использо вано в архитектурных проектных органиэациях.

Известен перспектограф, содержащий установленный на чертежной доске рычажный механизм параллельного перемещения, лучевую модель с двумя шарнирно соединенными рычагам и и,переста вными,направляющими и шарнирно соеди(ненные лучевые 10 л инейки, связанные с рычагами лучевой модели трособлочной передачей (1).

Однако такой перспектограф не позволяет строить перспективные изображения по ортогональным проекциям в определенном 15 ма сштабе и решать обратную задачу.

Цель изобретения — расширение диапазона решаемых задач.

Для достижения этой цели предлагаемый пЕрспектограф имеет связанный с .ры- 20 чагами механизма параллельного переметцения корпус с вертикальным градуированным пазом, установленные на корпусе двойной шарнирный параллелограмм, пружинные шкалы с переменным масштабом и ме- 25 ханизмы,изменения масштаба, а механизм параллельного .перемещения имеет допол нительные рычаги, образующие шарнирный параллелограмм и связанные с шарнирным параллелограммом корпуса, при этом шар- з9 нир рычагов лучевой модели расположен в пазу корпуса, а переставные направляющие установлены,на нижнем рычаге шарнирного параллелограмма корпуса. Механизм изменен ия масштаба имеет установленный на корпусе градуирова нный рычаг, связанный с нижним рычагом шарнирного параллелограмма корпуса посредством ползуна, горизонтальную планку со штифтом, соединенную с градуированным рычагом фиксатором, трособлочную передачу с .выступами на гибком элементе, взаимодействующими со штифтом планки, зубчатый редуктор и гибкую тягу, связывающие один из блоков трособлочной передачи с дружин ной шкалой.

На фиг. 1 показан общий вид перспектографа; фиг. 2 — лучевая модель и лучевые линейки; фиг. 3 — механизм изменения масштаба; фиг. 4 — часть механизма изменения масштаба; на фиг. 5 — кинематическая схема; фиг. 6 — схема настройки масштабов.

Перспектограф имеет установленный на чертежной доске 1 механизм параллельного перемещения 2, к которому прикреплен корпус 8 с вертикальным градуированным пазом 4. На корпусе 8 установлена лучевая модель, состоящая из рычагов б,и б, соединенных шарни!ром 7, помещенным в пазу 4, 835837

3 и переставных направляюгцих 8 и 9. Также на кор пусе 8 на шарнире 10 установлены лучевые линейки 11 и 12. Линейка Il связана с рычагом 5, а линейка 12 — с рычагом б лучевой модели с помощью трособлочиой ,передачи,18, причем оси блоков установлены соосно с шарнирами 7 и 10.,Механизм параллельного перемещения 2 имеет дополнительные рычаги 14, 15, 15,,17 и 18, при этом рычаги,15, 1б, 17 образуют шарнирный ,параллелограмм, позволяющий лолучать изменяющиеся подобные треугольники. На корпусе 8 установлен д войной шарнирный параллелограмм, нижвий рычаг,19 которого соединен с рычагом ll8 и с продолжением рычага 16. Переставные направляющие 8 и

9 закреплены на рычаге 19. На корпусе 8 установлены три пружинные шкалы 20 с переменным масштабом и к каждой шкале свой механизм изменения масштаба, который имеет градуированный рычаг 21, связанный с рычагом 19 посредством ползуна

22, горизонтальные планки 28 со штифтами

24, соединенные с рычагом 21 фиксатором

25, трособлочную передачу, имеющую блоки 26 и 27 и гибкий элемент 28 .с выступами 29 и,30, взаимодействующими со штифтом 24 планки 28, Блок 2б через гибкую тягу 81 и зубчатый редуктор 82 связан с пружинной шкалой 20.

Кннематическая схема механизма обеспечивает при любом положении корпуса 8 на доске 1 прохождение осей рычагов 5 и 6 через точки 0 и О" на линии х — х, принимаемой зз ", èíèю горизонта, включая их размещение и за пределами чертежной доски, и получение масцггабо в для длин, ширин и высот, находящихся в прямой пропорциональной зависимости от расстояния от линии применения масштаба до линии горизонта. При этом положение расстояния от звена CD до оси шарнира Оо связано с расстоянием М от линии х — х до осевой линии, проходящей через шарнир О, коэффиП, циентом f =, где и — длина рычага 15, а

Л вЂ” длина рычагa,lá.

Расстояние между точками О, н О, находится в прямой пропорциональной зависимости от расстояния между точками 0 и

О, что вытекает из подобия треугольников, образованных сторонами NNR u nnr. Для построения перспективы вначале набрасывают план прямоугольного объекта, подлежащего построению. iso плану определяют точки схода, линию горизонта х — х и расстояние М от осевой линии шарнира 0 до линии горизонта, после чего устанавливают шарнир 7 перспектографа в пазу 4 в соответствии с выбранным положен нем линии горизонта х — х и устанавливают направляющие 8 и 9 в соответствии с выбранными точками схода О и О" на линии горизонта х — х. Расстояние Н от линии горизонта да

4 линии равнс>вел ииих единиц масштабов для высот находят как гипотенузу прямоугольного треугольнииа со сторонами Н, и Н, где Н, — расстояние от линии горизонта до линии равновелииих единиц масштабов для лрямых, идущих в точку схода О"; Н вЂ” то же для прямых, идущих в точку схода О .

Таким образом, после установки масштабов по ширине.iH длине находят расстояние

Н, и Н,, ло которым определяют расстояние Н, служащие для установки масштаба высот.

Закрепляют фиксаторы 25 по градуированному рычагу 21 соответственно с рассчитанными масштабами.

При перемещениях рычага 19 относительно корпуса 8, соответствующих приближению или удалению от линии горизонта х — х, перемещается рычаг 21, связанный с рычагом 19 ползуном 22. От рычага 21 через фиксатор 25 движение передается планке

28, которая штифтом 24 через выступ 80 передает движение гиб,кому элементу 28 и через него блоку 26. От блока 2б через гибкую тягу 81 и зубчать:й редуктор 82 движение передается лружинной шкале 20, вызывая ее дефор мацию и изменение масштаба длины, ширины и высоты.

Прп переходе через линию горизонта со штифтом 24 взаимодействует выступ 29, обеспечивая обратное изменение масштаба, Применение перспектографа позволит ускорить процесс проектирования. Прибор может быть применен для построения перспектив на цилиндрическую поверхность.

Формула изобретения

1.,Перспектограф, содержащий установленный на чертежной доске рычажный механизм параллельного перемещения, лучевую модель с двумя шарнирно соединенными рычагами и переставными направляющими и шарнирно соединвнные лучевые линейки, связанные с рычагами лучевой модели трособлочной передачей, о т л и ч а юшийся тем, что, с целью расширения диапазона решаемых задач, он имеет связанный с рычагами механизма параллельного перемещения корпус с вертикальным градуированным пазом, установленные на корпусе двойной шарнирный параллелограмм, пружинные шкалы с перемененным масштабом и механизмы изменения масштаба, а механизм параллельного перемещения имеет дополнительные рычаги, образующие шарнирный параллелограмм и,связанные с шарнирным параллелогра|ммом корлуса, при

BToM IIIaplBIIp рычагов лучевой модели расположен iB пазу корлуса, а переставные направляющие установлены на нижнем рычаге шарнирнаго, параллелограмма корпуса.

2. Перапектограф по и. 1, отл,и ч а юшийся тем, что механизм изменения мас835837.штаба имеет установленный на корпусе градуированный рычаг, связанный с нижним рычагом шарнирного параллелограмма корпуса посредством ползуна, горизонтальную планку со штифтом, соединенную с градуированным рычагом фиксатором, трособлочную передачу с выступами на гибком элементе, взаимодействующими со штифтом планки, зубчатый редуктор и гибкую тягу, связывающие один из блоков трособлочной передачи с пружинной шкалой.

Источник информации, принятый во внимание при экспертизе:

1. Авторокое свидетельство СССР № 319504, кл. В 43 1 13i04, 1968.
